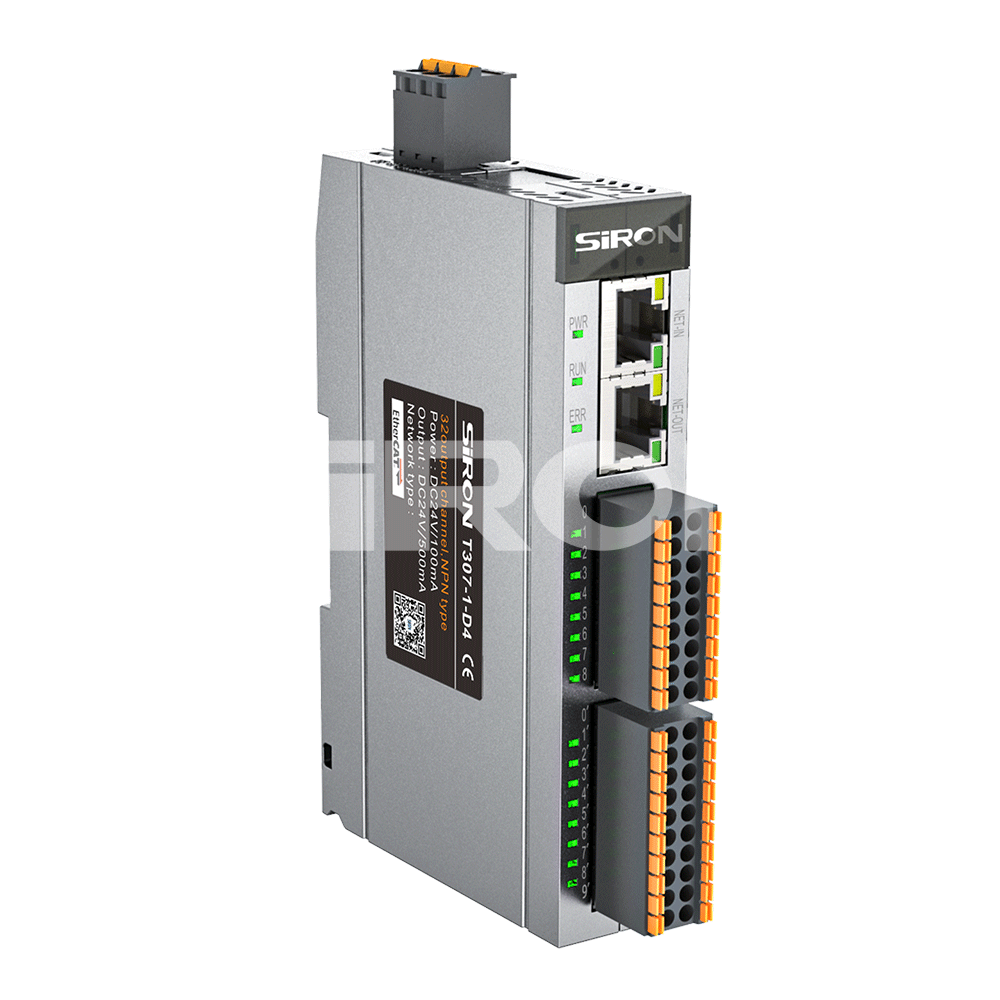

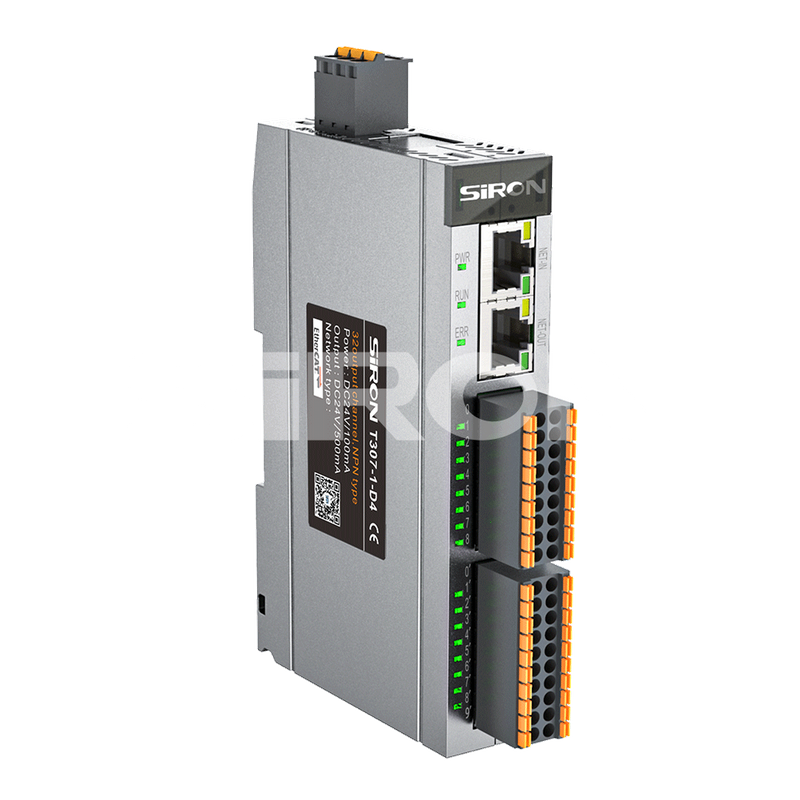

T307-1
SiRON
8517799000

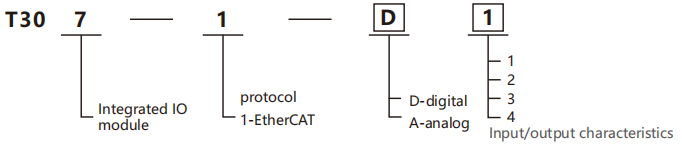

O výběru
Příklad výběru: T307-1-D1 představuje řadu integrovaných IO modulů s protokolem EtherCAT. Vlastnosti digitálního vstupu/výstupu: 16kanálový digitální vstup, 16kanálový digitální výstup (NPN).
Vstupní/výstupní charakteristiky (digitální)
| Kód | Vstup | Výstup |
| 1 | 16 kanálů digitálního vstupu | 16kanálový digitální výstup (NPN) |
| 3 | 32 kanálů digitálního vstupu | Digitální výstup 0 kanálů |
| 4 | Digitální vstup 0 kanálů | 32 kanálů digitální výstup (NPN) |
Vstupní/výstupní charakteristiky (analogové)
| Kód | Vstup |
Výstup |
| 1 | 8 kanálů analogový vstup (-10V až 10V) | 8kanálový analogový výstup (-10V až 10V) |
| 2 | 0kanálový analogový vstup (-10V～10V，0mA～24mA) | 4 kanálový analogový výstup (-10V～10V，0mA～24mA) |
Specifikace
| Zdroj energie | 24VDC (20,4VDC~28,8VDC)-15%,+20% |
| Maximální rychlost komunikace | 100 MB/s |
| Sběrnicové rozhraní | 2*RJ45 |
| Přenosová vzdálenost | ≤100 mil |
| Médium pro přenos dat | Kabel Ethernet/EtherCAT CAT5 |
| Provozní teplota | -20～+60℃ |
| Skladovací teplota | -25～+75℃ |
| Relativní vlhkost | 95% nekondenzující |
| Třída ochrany | IP20 |
| Velikost | 124×25×77 mm |
Digitální vstup
| Vyberte NPNPNP | umělý výběr |
| Režim připojení vstupu | Terminál pružinového typu |
| Vstupní režim | NPN a PNP |
| Úroveň vstupního napětí | 24 V DC (max 30 V) |
| Vstupní proud | 4~20 mA |
| ON napětí | 15V~30V |
| OFF napětí | -3V~3V |
| Vstupní reaktance | 4,30 % |
| Režim izolace | optoizolátor, 3000V |
| Zobrazení akce zadání | Když je stav vstupu aktivován, kontrolka svítí |
Digitální výstup
| Režim Orputcomechon | Terminál pružinového typu |
| Ouputype | NPN a PNP |
| Oufpufvcllag lerel | 24 V DC (-15 %~20 %) |
| Maimum leakega cureni aOF | <0,5 mA |
| Rasshre zatížení | 0,5A za bod 2A/Veřejný konec |
| hducha špatná | 12W/24VDC (celkem) |
| Lampa špatná | 2W/24VDC (celkem) |
| režim salafon | Izolace optočlenu, 3000V |
| Náš pufaciondiepey | Kontrolka výstupu na budiči optočlenu svítí |
| Shat-diruilpmofoutu | Ano |
Analogový vstup
| Režim připojení vstupu | Terminál pružinového typu |
| Typ vstupu | T307-1-A1 napětí:-10V~10V(-32767~ 32767)T307-1-A2 napětí:-10V~10V(0~65535), proud:OmA~24mA |
| Rozdělení | 16bit |
| Vzorkování rala | ≥10 ks/s |
| Přesnost | ±0,01 % |
| hputimpedanoe | 100Ω |
| lsdated wifhstand wolage | 500V |
| Mrimum snicing frequency | 1 ms |
Analogový výstup
| Režim připojení vstupu | Terminál pružinového typu |
| Typ výstupu | T307-1-A1 napětí:-10V~10V(-32767~ 32767)T307-1-A2 napětí:-10V~10V(0~65535), proud:OmA~24mA |
| Resdlufion | 16bit |
| Precisian | ±0,01 % |
| Laad impadanoe | > 500 kΩ |
| lsdaled wthstand wdlage | 500V |

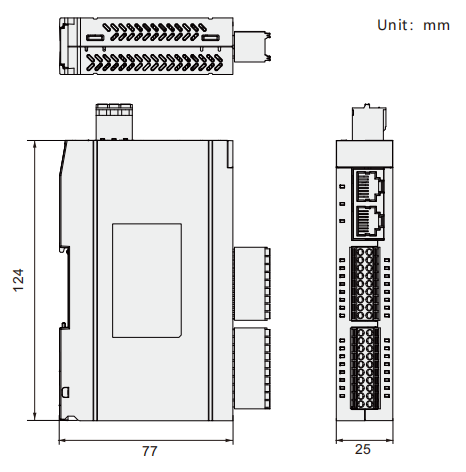

Rozměry

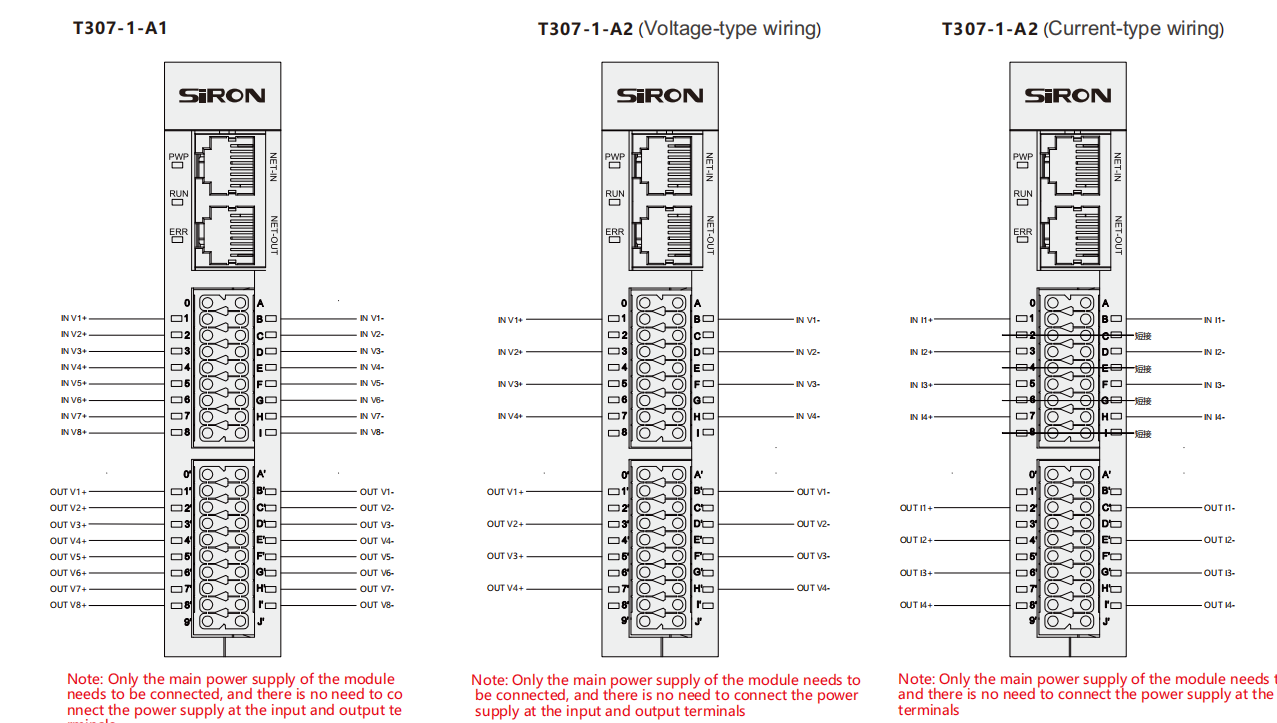

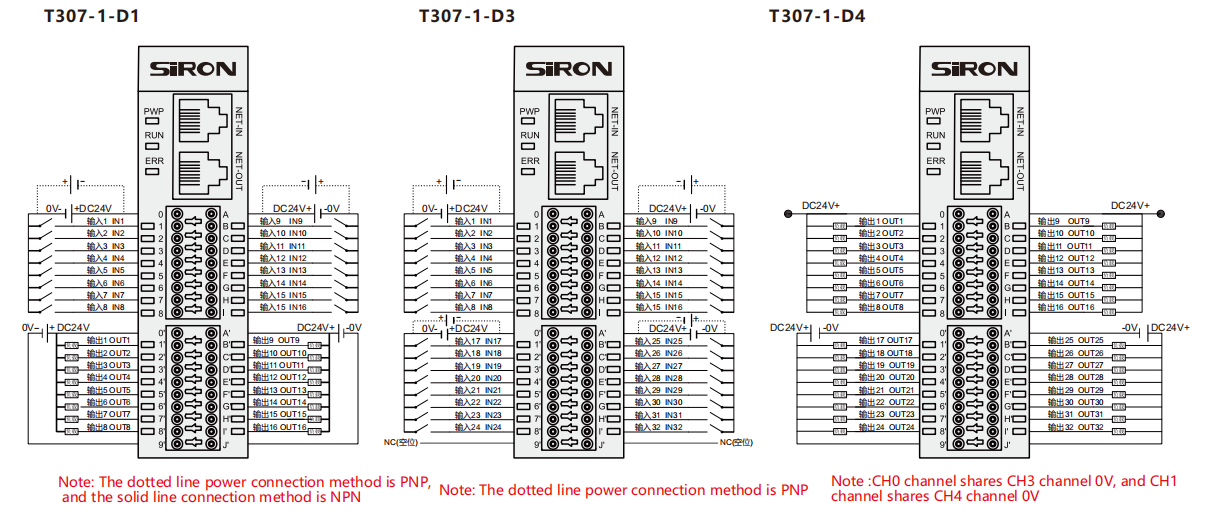

Schéma zapojení
