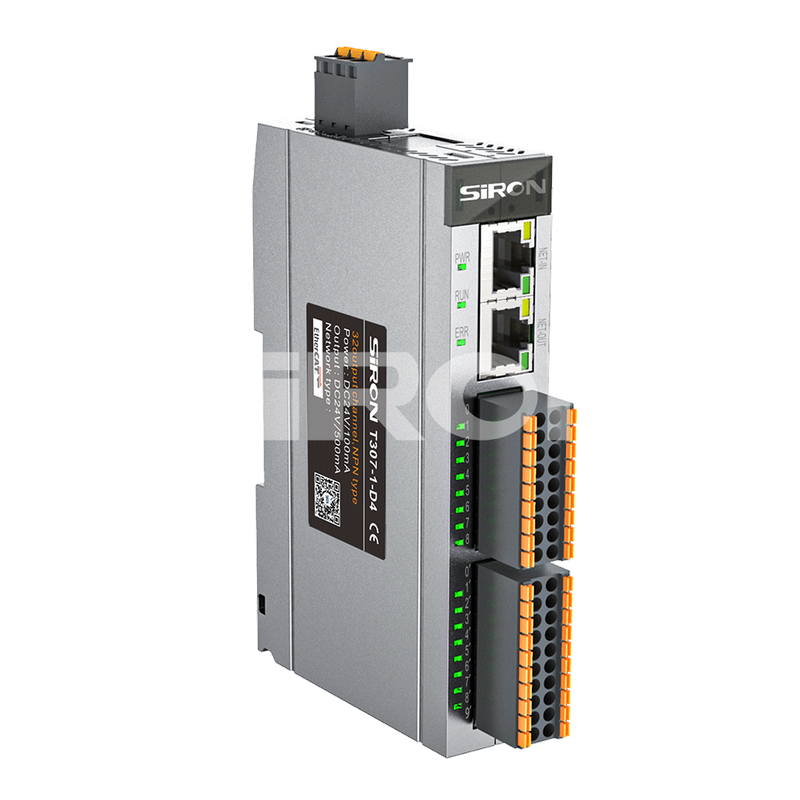

SiRON T307-1 Module d'E/S intégré IP20 Ethercat

SiRON T307-1 Module d'E/S intégré IP20 Ethercat

Caractéristiques

* Prend en charge l'accès au protocole EtherCAT, le cycle de communication minimum jusqu'à 125 μs ;
* Module d'entrée/sortie numérique/analogique sans coupleur externe ;
* Facile à déboguer, chaque canal dispose d'un indicateur d'état LED ;
* La conception du trou de guidage de lumière permet de mieux afficher l'état du point, facile à observer et à déboguer.

Quantité :
Disponibilité :





Renseigner Ajouter au panier Exportation PDF

Modèle:
T307-1
Marque:
SiRON
Code:
8517799000

IP20 EtherCAT EtherCAT sur rail DIN EtherCAT CC 24 V

Description du produit

À propos de la sélection

企业微信截图_ 17562048765 541

Exemple de sélection : T307-1-D1 représente la série de modules IO intégrés, le protocole étant EtherCAT. Caractéristiques d'entrée/sortie numérique : entrée numérique 16 canaux, sortie numérique 16 canaux (NPN).

Caractéristiques d'entrée/sortie (numérique)

Code	Saisir	Sortir
1	Entrée numérique 16 canaux	Sortie numérique 16 canaux (NPN)
3	Entrée numérique 32 canaux	Sortie numérique 0 canal
4	Entrée numérique 0 canal	Sortie numérique 32 canaux (NPN)

Caractéristiques d'entrée/sortie (analogique)

Code	Saisir	Sortir
1	Entrée analogique 8 canaux (-10 V ~ 10 V)	Sortie analogique 8 canaux (-10 V ~ 10 V)
2	Entrée analogique 0 canaux (-10 V ~ 10 V, 0 mA ~ 24 mA)	Sortie analogique 4 canaux (-10 V ~ 10 V, 0 mA ~ 24 mA)

Spécification

Source d'alimentation	24 V CC (20,4 V CC ~ 28,8 V CC) -15 %, +20 %
Vitesse de communication maximale	100 Mo/s
Interface bus	2 * RJ45
Distance de transmission	≤100M
Support de transmission de données	Câble Ethernet/EtherCAT CAT5
Température de fonctionnement	-20～+60℃
Température de stockage	-25～+75℃
Humidité relative	95 % sans condensation
Classe de protection	IP20
Taille	124 × 25 × 77 mm

Entrée numérique

Sélectionnez NPNPNP	sélection artificielle
Mode de connexion d'entrée	Borne à ressort
Mode de saisie	NPN et PNP
Niveau de tension d'entrée	24 V CC (maximum 30 V)
Courant d'entrée	4 ~ 20 mA
Tension de marche	15V~30V
Tension d'arrêt	-3V ~ 3V
Réactance d'entrée	4,30%
Mode d'isolement	opto-isolateur, 3000V
Affichage de l'action d'entrée	Lorsque l'état d'entrée est piloté, le voyant est allumé

Sortie numérique

Mode Orputcomechon	Borne à ressort
Ouputype	NPN et PNP
Oufpufvcllag lerel	24 V CC (-15 % ~ 20 %)
Maimum fuitega cureni aOF	<0,5mA
Charge rasshre	0,5A par point 2A/extrémité publique
hducha mauvais	12W/24VDC (en tout)
Lampe mauvaise	2W/24VDC (en tout)
mode salafon	Isolation optocoupleur, 3000V
Ourpufaciondiepey	Le voyant de sortie du pilote optocoupleur est allumé
Shat-diruilpmofoutu	Oui

Entrée analogique

Mode de connexion d'entrée	Borne à ressort
Type d'entrée	Tension T307-1-A1 : -10 V ~ 10 V (-32767 ~ 32767) Tension T307-1-A2 : -10 V ~ 10 V (0 ~ 65535), courant : OmA ~ 24 mA.
Résolution	16 bits
Rala d'échantillonnage	≥10Kps
Précision	±0,01%
hputimpedanoe	100Ω
daté avec Wolage	500V
Fréquence de coupure de Mrimum	1 ms

Sortie analogique

Mode de connexion d'entrée	Borne à ressort
Type de sortie	Tension T307-1-A1 : -10 V ~ 10 V (-32767 ~ 32767) Tension T307-1-A2 : -10 V ~ 10 V (0 ~ 65535), courant : OmA ~ 24 mA.
Rédlufion	16 bits
Formaliste	±0,01%
Laad impadanoé	>500kΩ
résistance à l'usure	500V
