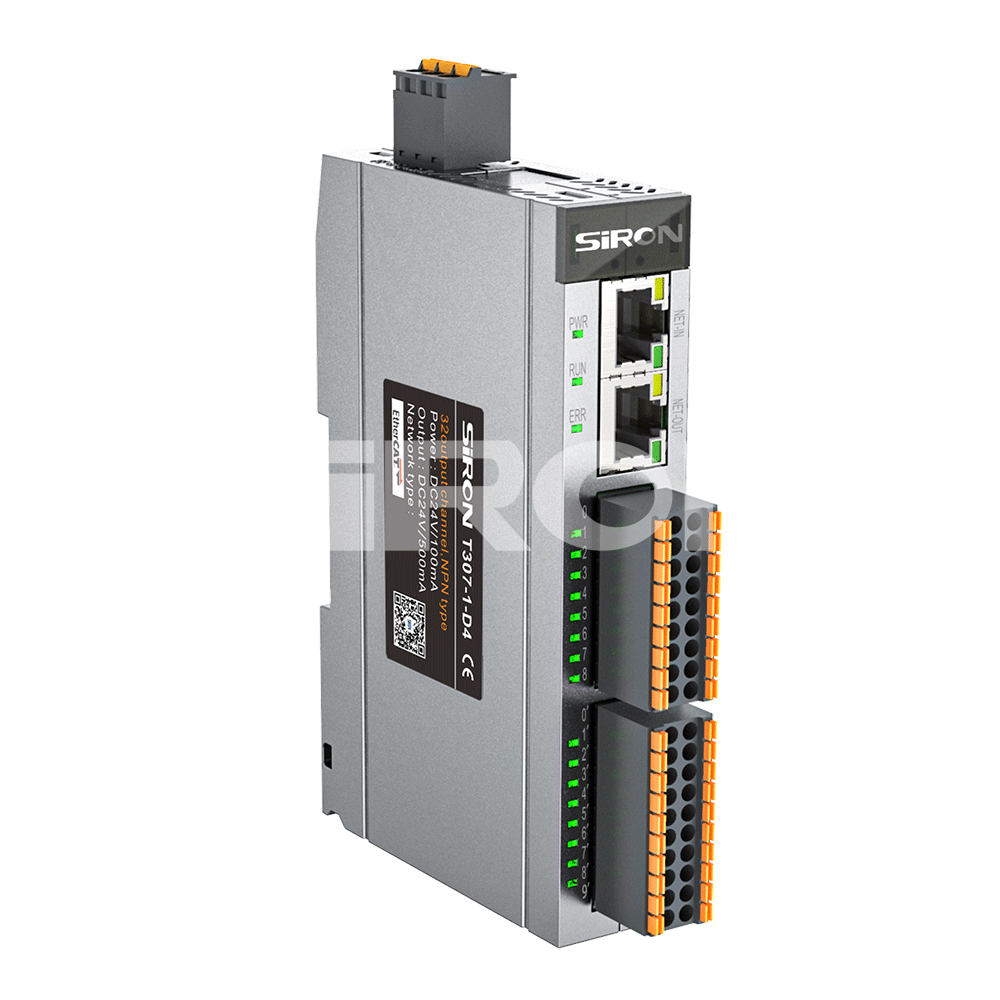

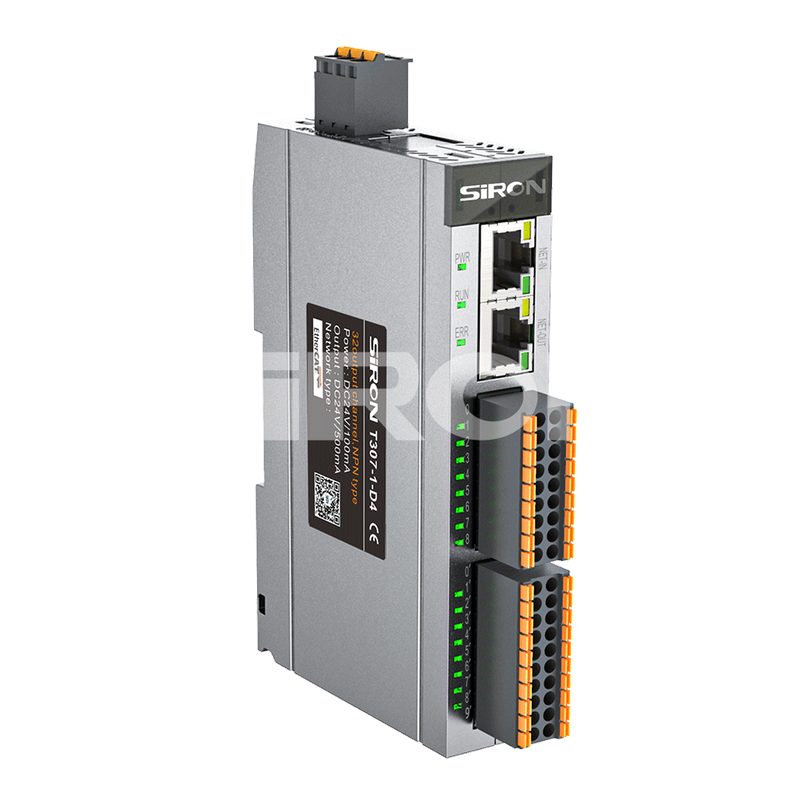

Т307-1
SiRON
8517799000
Про відбір

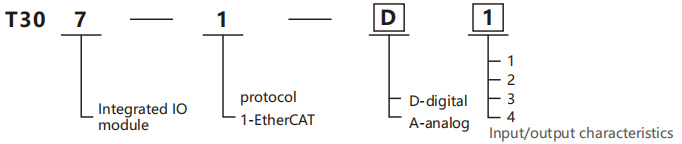

Приклад вибору: T307-1-D1 представляє серію вбудованих модулів вводу-виводу з протоколом EtherCAT. Характеристики цифрового входу/виходу: 16-канальний цифровий вхід, 16-канальний цифровий вихід (NPN).
Вхідні/вихідні характеристики (цифрові)
| Код | Введення | Вихід |
| 1 | 16 каналів цифрового входу | 16 каналів цифрового виходу (NPN) |
| 3 | 32 канали цифрового входу | 0 каналів цифрового виходу |
| 4 | 0 каналів цифрового входу | 32 канали цифрового виходу (NPN) |
Вхідні/вихідні характеристики (аналоговий)
| Код | Введення |
Вихід |
| 1 | 8 каналів аналогового входу (-10 В ~ 10 В) | 8 каналів аналогового виходу (-10 В ~ 10 В) |
| 2 | 0 каналів аналогового входу (-10В～10В，0мА～24мА) | 4 канали аналогового виходу (-10 В ~ 10 В, 0 мА ~ 24 мА) |
Специфікація
| Джерело живлення | 24 В постійного струму (20,4 В постійного струму ~ 28,8 В постійного струму) -15%, +20% |
| Максимальна швидкість зв'язку | 100 МБ/с |
| Інтерфейс шини | 2*RJ45 |
| Відстань передачі | ≤100M |
| Середовище передачі даних | Кабель Ethernet/EtherCAT CAT5 |
| Робоча температура | -20～+60℃ |
| Температура зберігання | -25～+75℃ |
| Відносна вологість | 95% без конденсації |
| Клас захисту | IP20 |
| Розмір | 124×25×77 мм |
Цифровий вхід
| Виберіть NPNPNP | штучний відбір |
| Режим вхідного підключення | Клема пружинного типу |
| Режим введення | NPN і PNP |
| Рівень вхідної напруги | 24 В постійного струму (макс. 30 В) |
| Вхідний струм | 4~20 мА |
| напруга ON | 15В~30В |
| напруга ВИМК | -3В~3В |
| Вхідний реактивний опір | 4,30% |
| Режим ізоляції | оптоізолятор, 3000В |
| Відображення дії введення | Коли стан входу керується, індикатор горить |
Цифровий вихід
| Режим Orputcomechon | Клема пружинного типу |
| Ouputype | NPN і PNP |
| Oufpufvcllag lerel | 24 В постійного струму (-15%~20%) |
| Максимальний витік cureni aOF | <0,5 мА |
| Розшре навантаження | 0,5 A на точку 2A/Відкритий кінець |
| hducha погано | 12 Вт/24 В постійного струму (всього) |
| Лампа погана | 2 Вт/24 В постійного струму (всього) |
| режим салафон | Ізоляція оптрона, 3000В |
| Ourpufaciondiepey | вихідний індикатор драйвера оптопари Світиться |
| Шат-дируилпмофоуту | так |
Аналоговий вхід
| Режим вхідного підключення | Клема пружинного типу |
| Тип введення | Напруга T307-1-A1 : -10 В ~ 10 В (-32767 ~ 32767) Напруга T307-1-A2 : -10 В ~ 10 В (0 ~ 65535), струм: OmA ~ 24 мА |
| Відновлення | 16 біт |
| Відбір проб рала | ≥10Ksps |
| Точність | ±0,01% |
| хпутімпеданое | 100 Ом |
| lsated wifhstand wolage | 500В |
| Мінімальна частота почуттів | 1 мс |
Аналоговий вихід
| Режим підключення входу | Клема пружинного типу |
| Тип виведення | Напруга T307-1-A1 : -10 В ~ 10 В (-32767 ~ 32767) Напруга T307-1-A2 : -10 В ~ 10 В (0 ~ 65535), струм: OmA ~ 24 мА |
| Resdlufion | 16 біт |
| Прецізіан | ±0,01% |
| Laad impadanoe | >500 кОм |
| lsdaled wthstand wdlage | 500В |

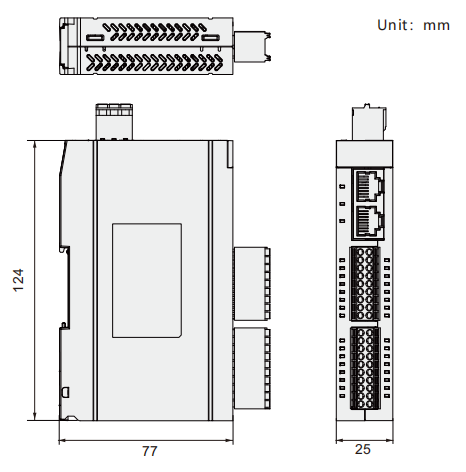

Розміри

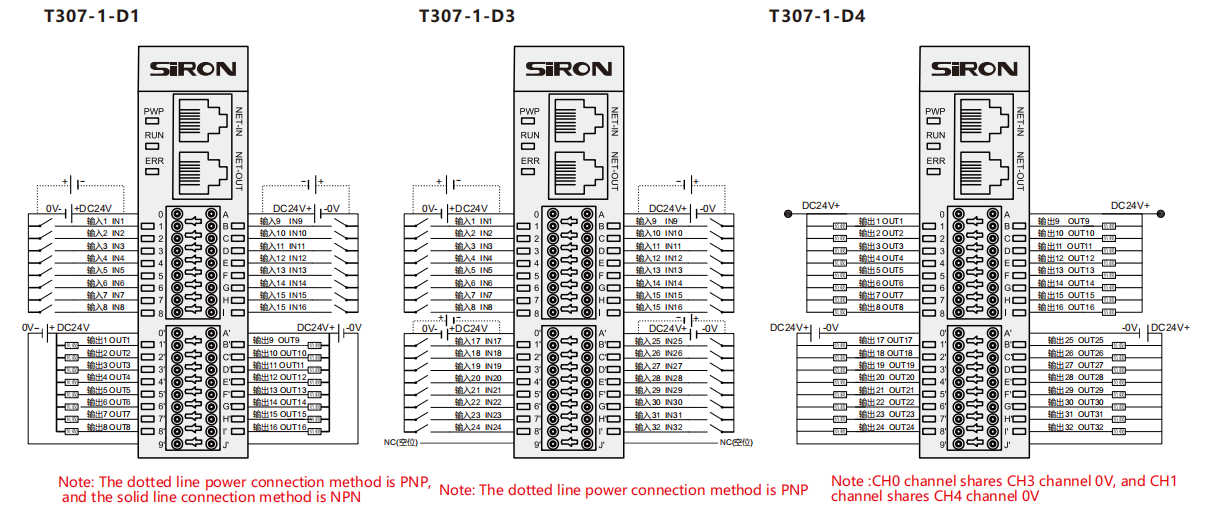

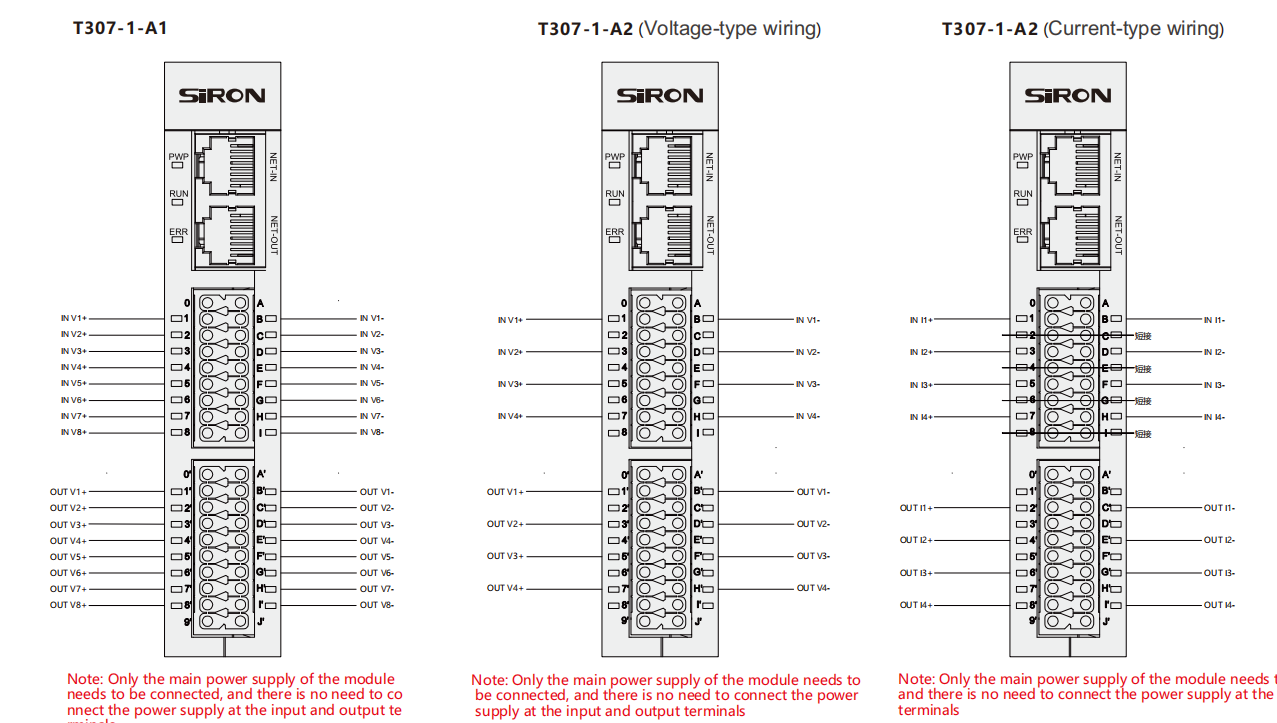

Схема підключення
