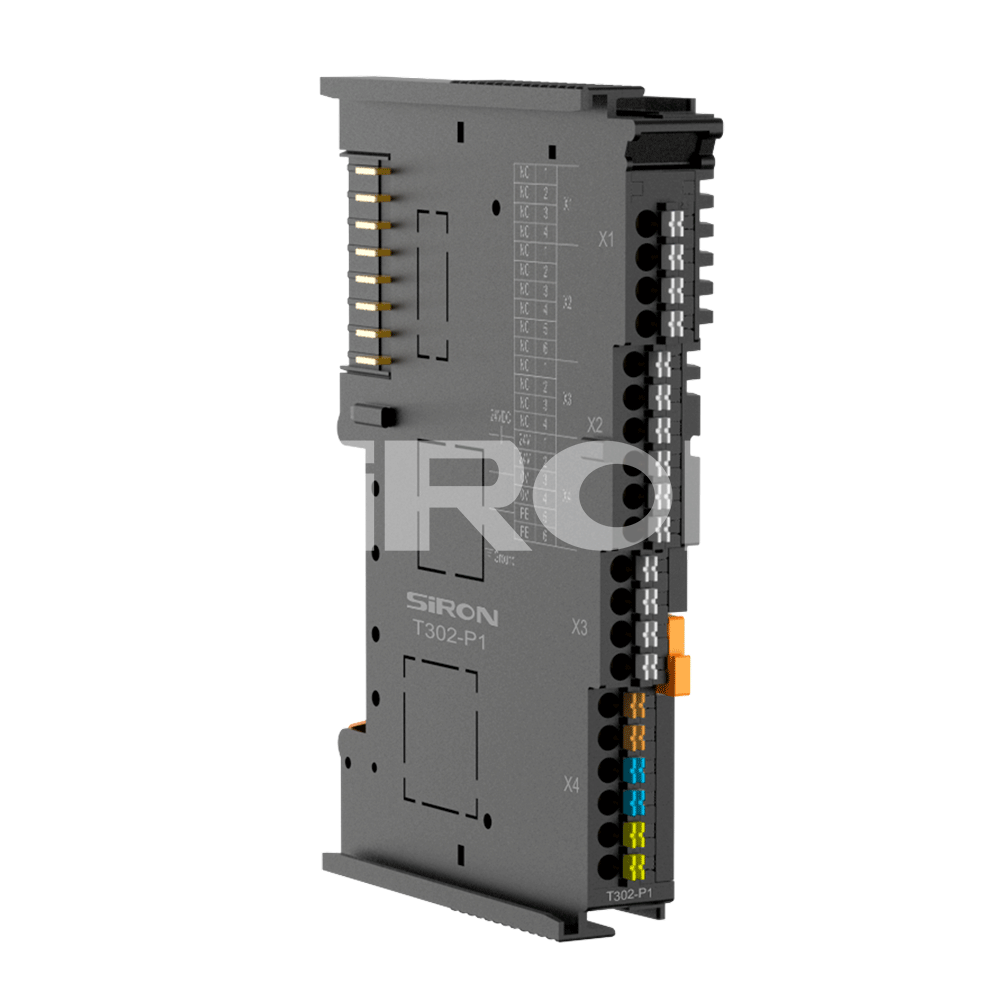

โมดูล I/O ระยะไกลสำหรับจ่ายไฟ SiRON T302-T IP20

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: T302-P1 แสดงถึงซีรีส์ I/O ระยะไกลของปลั๊กอิน โมดูลพลังงาน 5V

หมายเหตุ: เมื่อการใช้พลังงานทั้งหมดของโมดูลส่วนขยายเกิน 2000mA จำเป็นต้องเพิ่มโมดูลพลังงาน

ข้อมูลจำเพาะ

หมายเลขรุ่น	T302-P1
ชื่อ	โมดูลพลังงาน 5V
แหล่งจ่ายไฟเข้า	24VDC(±25%)
แรงดันไฟฟ้าขาออก	5VDC(±5%)
กระแสไฟขาออกสูงสุด	2000mA
แยกทนต่อแรงดันไฟฟ้า	1500V
ข้อกำหนดขนาด	100×69×12มม
อุณหภูมิในการทำงาน	-25~+70℃
อุณหภูมิในการจัดเก็บ	-25~+85℃
ความชื้นโดยรอบ	95% ไม่มีการควบแน่น
ระดับการป้องกัน	IP20

มิติ

คำอธิบายตัวบ่งชี้

ไฟแสดงสถานะ PWR (ไฟสีเขียว)

ไฟแสดงสถานะ PWR (ไฟสีเขียว)	ความหมาย
บน	โมดูลนี้มีเอาต์พุตแรงดันไฟฟ้า 5V
ปิด	โมดูลไม่มีเอาต์พุตแรงดันไฟฟ้า 5V
ไฟแสดงสถานะข้อผิดพลาด ERR (ไฟสีแดง)	ความหมาย
บน	กระแสไฟขาออกเกินขีดจำกัดและจำเป็นต้องเพิ่มโมดูลจ่ายไฟ
ปิด	แหล่งจ่ายไฟเป็นปกติ

คำอธิบายโมดูล

T302โมดูลพลังงานที่รวมอยู่ในตัวตัวเชื่อมต่อ IO ระยะไกลของซีรีส์ T302 ไม่เพียงแต่ใช้พลังงานของตัวเองเท่านั้น แต่ยังให้พลังงานระบบสูงสุด 1500mA (5V DC) สำหรับบัสภายในอีกด้วย อย่างไรก็ตาม เนื่องจากจำนวนโมดูล IO ที่ติดตั้งอยู่ด้านหลังข้อต่อเพิ่มขึ้น การใช้พลังงานของระบบจ่ายไฟระบบ 5V ของโมดูลจะค่อยๆ ถึงความอิ่มตัว ณ จุดนี้ จำเป็นต้องใส่โมดูลจ่ายไฟขยาย T302-P1 เพื่อจ่ายไฟให้กับ IO ที่ตามมา T302-P1 สามารถจ่ายไฟระบบอีก 2000mA ให้กับโมดูลถัดไปได้ เมื่อเลือกรุ่น ผู้ใช้ควรคำนวณการใช้พลังงานของโมดูลแต่ละรุ่นแบบสะสมเพื่อพิจารณาว่าจำเป็นต้องใช้ T302-P1 หรือไม่ และจะต้องเพิ่มที่ใด การใช้พลังงานของแหล่งจ่ายไฟของระบบสำหรับโมดูลแต่ละรุ่นมีการอ้างอิงถึงตารางด้านล่าง

โมเดลโมดูลส่วนขยาย	ลักษณะอินพุต	ลักษณะเอาต์พุต	การใช้พลังงาน/5VDC
T302-D1	อินพุตดิจิตอล 16 ช่อง		≤80mA
T302-D2	อินพุตดิจิตอล 32 ช่อง		≤120mA
T302-D3	/	ปริมาณสวิตช์ 16 ช่อง (ทรานซิสเตอร์) เอาต์พุต (NPN)	≤40mA
T302-D4	/	ปริมาณสวิตช์ 16 ช่อง (ทรานซิสเตอร์) เอาต์พุต (PNP)	≤40mA
T302-D5	/	ปริมาณสวิตช์ 32 ช่อง (ทรานซิสเตอร์) เอาต์พุต (NPN)	≤50mA
T302-D6	/	ปริมาณสวิตช์ 32 ช่อง (ทรานซิสเตอร์) เอาต์พุต (PNP)	≤50mA
T302-D7	/	ปริมาณสวิตช์ 8 ช่อง (โซลิดสเตตรีเลย์) เอาต์พุต	≤40mA
T302-D8	/	เอาต์พุตไทริสเตอร์ SSR 8 ช่อง	≤40mA
T302-A1	อินพุตแบบอะนาล็อก 8 ช่อง	/	อินพุตสัญญาณแรงดันไฟฟ้า ≤80mA อินพุตสัญญาณปัจจุบันคือ ≤200mA
T302-A2	/	เอาต์พุตอะนาล็อก 4 ช่อง	แรงดันไฟฟ้าสัญญาณเอาต์พุต ≤220mA ปัจจุบันสัญญาณเอาต์พุต ≤420mA
T302-A3	อินพุตความต้านทานความร้อน 4 ช่อง	/	≤75mA
T302-A4	อินพุตเทอร์โมคัปเปิ้ล 6 ช่อง	/	≤75mA
T302-A5	อินพุตแบบอะนาล็อก 4 ช่อง (≤60mA, 0 ~ 10V)		ปริมาณการใช้ปัจจุบัน ≤60mA ประเภทสัญญาณอินพุตคือ O ถึง 10V
T302-A6 4	อินพุตแบบอะนาล็อก 4 ช่อง (≤60mA,-10 ~ 10V)	/	ปริมาณการใช้ปัจจุบัน ≤60mA ประเภทสัญญาณอินพุต:-10 ถึง 10V
T302-A7	อินพุตแบบอะนาล็อก 4 ช่อง (≤150mA,0~20mA)	/	ปริมาณการใช้ปัจจุบัน 150mA ประเภทสัญญาณอินพุตคือ O ถึง 20mA

โมเดลโมดูลส่วนขยาย	การสื่อสาร	การใช้พลังงาน/5VDC
T302-T1	โมดูลการสื่อสารแบบอนุกรม 2 ช่องสัญญาณ (RS485)	≤160mA
T302-T2	โมดูลการสื่อสารแบบอนุกรม 2 ช่องสัญญาณ (RS232)	≤160mA
T302-T3	โมดูลการสื่อสารแบบอนุกรม 2 ช่องสัญญาณ (RS422)	≤160mA

แผนภาพการเดินสายไฟ

ดังแสดงในรูปด้านบน: แหล่งจ่ายไฟอินพุต 24V อยู่ที่เทอร์มินัลหกเทอร์มินัลด้านล่างโมดูล และเทอร์มินัลทั้งสองที่มีขั้วเดียวกันอยู่บนโมดูล การเชื่อมต่อภายในเกิดการลัดวงจร และเทอร์มินัลอื่น ๆ มีให้สำหรับผู้ใช้สายแบบขนาน

หมายเหตุ: T302-P1 ใช้เป็นแหล่งจ่ายไฟขยายสำหรับโมดูล IO ซีรีส์ T302 เท่านั้น และไม่ได้จัดเตรียมอินเทอร์เฟซพลังงาน 5V สำหรับอุปกรณ์ภายนอก
