وحدة الإدخال/الإخراج عن بعد للطاقة SiRON T302-T IP20

حول الاختيار

مثال على الاختيار: يمثل T302-P1 سلسلة الإدخال/الإخراج البعيدة، وحدة الطاقة، 5 فولت.

ملحوظة: عندما يتجاوز إجمالي استهلاك الطاقة لوحدة التوسيع 2000 مللي أمبير، يجب إضافة وحدة طاقة.

تحديد

رقم الموديل	T302-P1
اسم	وحدة الطاقة 5 فولت
مدخلات الطاقة	24 فولت تيار مستمر (±25%)
الناتج الجهد المقنن	5 فولت تيار مستمر (±5%)
الحد الأقصى لتيار الإخراج	2000 مللي أمبير
معزولة تحمل الجهد	1500 فولت
مواصفات الحجم	100×69×12 ملم
درجة حرارة التشغيل	-25～+70 درجة مئوية
درجة حرارة التخزين	-25～+85 درجة مئوية
الرطوبة المحيطة	95% عدم التكثيف
فئة الحماية	IP20

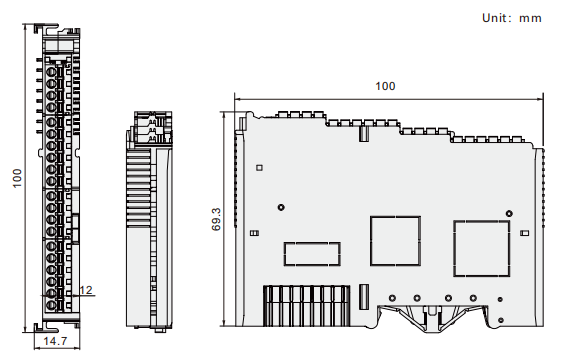

البعد

وصف المؤشر

ضوء مؤشر الطاقة PWR (الضوء الأخضر)

ضوء مؤشر الطاقة PWR (الضوء الأخضر)	معنى
على	تحتوي الوحدة على خرج جهد 5 فولت
عن	الوحدة لا تحتوي على خرج جهد 5 فولت
ضوء مؤشر الخطأ ERR (الضوء الأحمر)	معنى
على	يتجاوز تيار الإخراج الحد الأقصى ويلزم إضافة وحدة طاقة
عن	مصدر الطاقة طبيعي

وصف الوحدة

T302وحدة الطاقة المدمجة في هيكل قارنة التوصيل عن بعد IO من سلسلة T302 لا تستهلك الطاقة الخاصة بها فحسب، بل توفر أيضًا طاقة نظام قصوى تبلغ 1500 مللي أمبير (5 فولت تيار مستمر) للحافلة الداخلية. ومع ذلك، مع زيادة عدد وحدات الإدخال والإخراج (IO) المثبتة خلف قارنة التوصيل، فإن استهلاك الطاقة لمصدر طاقة النظام 5 فولت الخاص بالوحدة سيصل تدريجيًا إلى التشبع. عند هذه النقطة، يجب إدخال وحدة إمداد الطاقة التوسعية T302-P1 لتزويد الطاقة إلى وحدة الإدخال/الإخراج اللاحقة. يمكن لـ T302-P1 توفير مصدر طاقة آخر للنظام بقدرة 2000 مللي أمبير للوحدات اللاحقة. عند اختيار نموذج، يجب على المستخدمين حساب استهلاك الطاقة بشكل تراكمي لكل نموذج من الوحدة لتحديد ما إذا كانت هناك حاجة إلى T302-P1 ومكان إضافته. يشار إلى استهلاك الطاقة لمصدر طاقة النظام لكل طراز من الوحدات في الجدول أدناه.

نموذج وحدة التوسع	خصائص nput	خصائص الإخراج	استهلاك الطاقة/5VDC
T302-D1	مدخل رقمي 16 قناة		≥80mA
T302-D2	مدخل رقمي 32 قناة		≥120 مللي أمبير
T302-D3	/	كمية تبديل 16 قناة (ترانزستور) مخرج (NPN)	≥40 مللي أمبير
T302-D4	/	كمية تبديل 16 قناة (ترانزستور) مخرج (PNP)	≥40 مللي أمبير
T302-D5	/	كمية التبديل 32 قناة (الترانزستور) الإخراج (NPN)	≥50 مللي أمبير
T302-D6	/	كمية التبديل 32 قناة (الترانزستور) الإخراج (PNP)	≥50 مللي أمبير
T302-D7	/	كمية تبديل 8 قنوات (مرحل الحالة الصلبة) الإخراج	≥40 مللي أمبير
T302-D8	/	مخرج الثايرستور SSR ذو 8 قنوات	≥40 مللي أمبير
T302-A1	مدخل تناظري ذو 8 قنوات	/	إدخال إشارة الجهد ≥80mA؛ إدخال الإشارة الحالية هو ≥200mA
T302-A2	/	مخرج تناظري ذو 4 قنوات	خرج إشارة الجهد هو 220 مللي أمبير. خرج الإشارة الحالية هو 420 مللي أمبير
T302-A3	مدخلات المقاومة الحرارية ذات 4 قنوات	/	≥75 مللي أمبير
T302-A4	مدخلات مزدوجة حرارية بـ 6 قنوات	/	≥75 مللي أمبير
T302-A5	مدخل تناظري ذو 4 قنوات (أقل من 60 مللي أمبير، 0 ~ 10 فولت)		الاستهلاك الحالي ≥60mA؛ نوع إشارة الإدخال هو O إلى 10V
T302-A6 4	مدخل تناظري ذو 4 قنوات (≥60 مللي أمبير، -10 ~ 10 فولت)	/	الاستهلاك الحالي ≥60mA؛ نوع إشارة الإدخال:-10 إلى 10 فولت
T302-A7	مدخل تناظري ذو 4 قنوات (أقل من 150 مللي أمبير، 0 ~ 20 مللي أمبير)	/	الاستهلاك الحالي ≥150mA؛ نوع إشارة الإدخال هو O إلى 20mA

نموذج وحدة التوسع	تواصل	استهلاك الطاقة/5VDC
T302-T1	وحدة الاتصال التسلسلي ثنائية القناة (RS485)	≥160 مللي أمبير
T302-T2	وحدة الاتصال التسلسلي ثنائية القناة (RS232)	≥160 مللي أمبير
T302-T3	وحدة الاتصال التسلسلي ثنائية القناة (RS422)	≥160 مللي أمبير

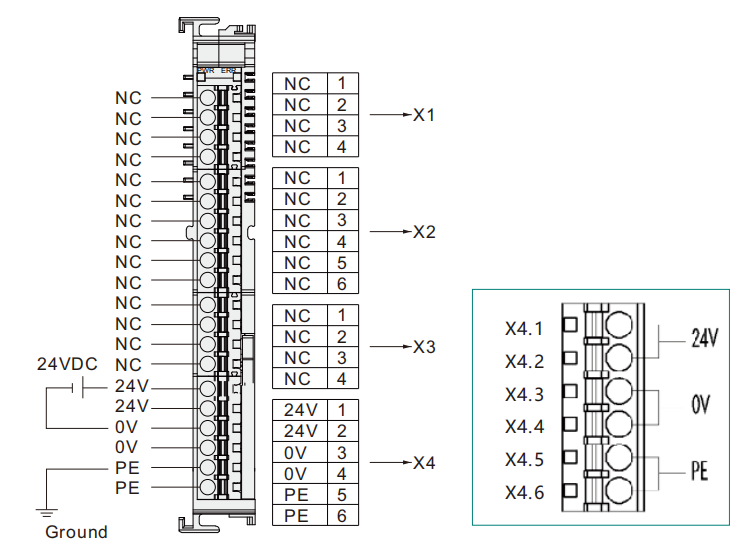

مخطط الأسلاك

كما هو موضح في الشكل أعلاه: يوجد مصدر طاقة الإدخال 24 فولت في المحطات الستة أسفل الوحدة، والمحطتان من نفس القطبية موجودة على الوحدة، وقد تم قصر الاتصال الداخلي، والمحطة الأخرى متاحة للمستخدمين للأسلاك المتوازية.

ملاحظة: يتم استخدام T302-P1 فقط كمصدر طاقة توسعة لوحدات الإدخال والإخراج من سلسلة T302 ولا يوفر واجهة طاقة 5 فولت للأجهزة الخارجية.
