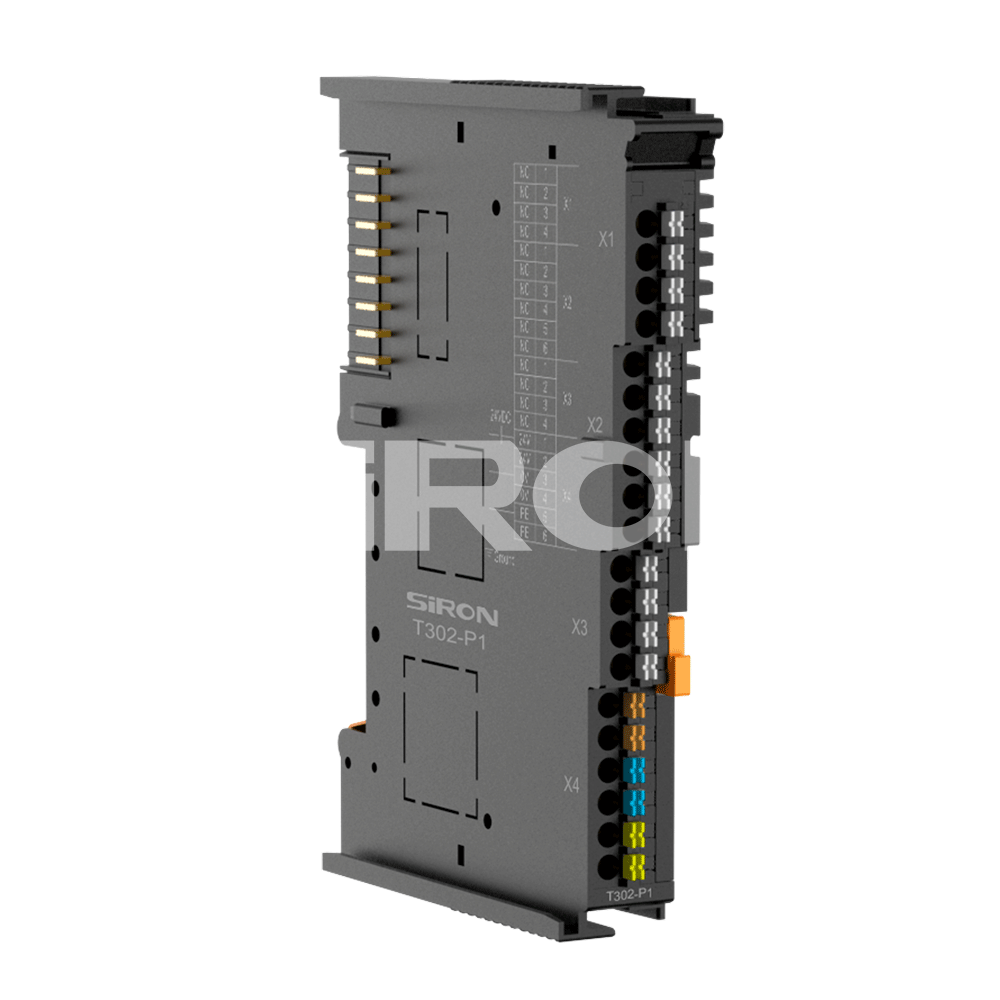

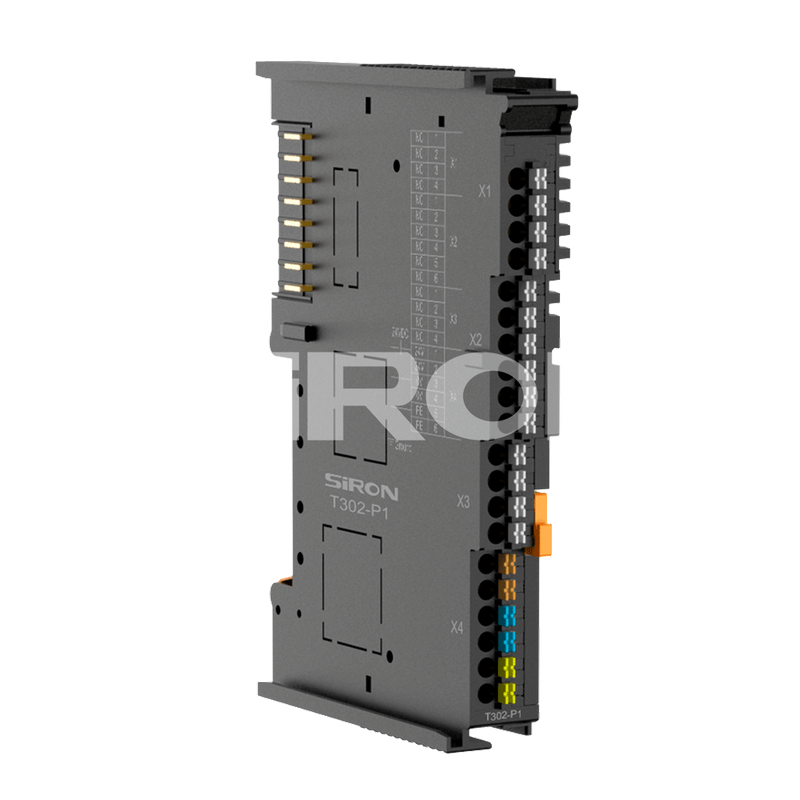

Modul I/O Jauh Kuasa SiRON T302-T IP20

Mengenai pemilihan

Contoh pilihan: T302-P1 mewakili siri I/O jauh pemalam, modul kuasa, 5V.

Nota: Apabila jumlah penggunaan kuasa modul pengembangan melebihi 2000mA, modul kuasa perlu ditambah.

Spesifikasi

Nombor model	T302-P1
Nama	Modul kuasa 5V
Bekalan kuasa input	24VDC(±25%)
Voltan terkadar keluaran	5VDC(±5%)
Arus keluaran maksimum	2000mA
Terpencil menahan voltan	1500V
Spesifikasi saiz	100×69×12mm
Suhu operasi	-25～+70℃
Suhu penyimpanan	-25～+85℃
Kelembapan persekitaran	95% tidak terkondensasi
Kelas perlindungan	IP20

Dimensi

Penerangan penunjuk

Lampu penunjuk kuasa PWR (lampu hijau)

Lampu penunjuk kuasa PWR (lampu hijau)	maksudnya
pada	Modul ini mempunyai output voltan 5V
dimatikan	Modul ini tidak mempunyai output voltan 5V
Lampu penunjuk Ralat ERR (lampu merah)	maksudnya
pada	Arus keluaran melebihi had dan modul kuasa perlu ditambah
dimatikan	Bekalan kuasa adalah normal

Penerangan modul

T302Modul kuasa yang disepadukan dalam badan pengganding IO jauh siri T302 bukan sahaja menggunakan kuasanya sendiri tetapi juga menyediakan kuasa sistem maksimum 1500mA (5V DC) untuk bas dalaman. Walau bagaimanapun, apabila bilangan modul IO yang dipasang di belakang pengganding bertambah, penggunaan kuasa bekalan kuasa sistem 5V mod ule secara beransur-ansur akan mencapai ketepuan. Pada ketika ini, modul bekalan kuasa pengembangan T302-P1 perlu dimasukkan untuk membekalkan kuasa kepada IO berikutnya. T302-P1 boleh menyediakan satu lagi bekalan kuasa sistem 2000mA kepada modul seterusnya. Apabila memilih model, pengguna harus mengira secara kumulatif penggunaan kuasa setiap m odel modul untuk menentukan sama ada T302-P1 diperlukan dan tempat untuk menambahnya. Penggunaan kuasa bekalan kuasa sistem untuk setiap model modul dirujuk kepada jadual di bawah.

Model modul pengembangan	ciri nput	Ciri-ciri keluaran	Penggunaan kuasa/5VDC
T302-D1	Input digital 16 saluran		≤80mA
T302-D2	Input digital 32 saluran		≤120mA
T302-D3	/	Kuantiti suis 16 saluran (transistor)output(NPN)	≤40mA
T302-D4	/	Kuantiti suis 16 saluran (transistor)output(PNP)	≤40mA
T302-D5	/	Kuantiti suis 32 saluran (transistor)output(NPN)	≤50mA
T302-D6	/	Kuantiti suis 32 saluran (transistor)output(PNP)	≤50mA
T302-D7	/	Keluaran kuantiti suis 8 saluran (geganti keadaan pepejal).	≤40mA
T302-D8	/	Output thyristor SSR 8 saluran	≤40mA
T302-A1	Input analog 8 saluran	/	Input isyarat voltan ≤80mA; Input isyarat semasa ialah ≤200mA
T302-A2	/	Output analog 4 saluran	Output isyarat voltan ialah ≤220mA. Output isyarat semasa ialah ≤420mA
T302-A3	Input rintangan haba 4 saluran	/	≤75mA
T302-A4	Input termokopel 6 saluran	/	≤75mA
T302-A5	Input analog 4 saluran(≤60mA,0~10V)		Penggunaan semasa ≤60mA; Jenis isyarat input ialah O hingga 10V
T302-A6 4	Input analog 4 saluran(≤60mA,-10~10V)	/	Penggunaan semasa ≤60mA; Jenis isyarat input:-10 hingga 10V
T302-A7	Input analog 4 saluran(≤150mA,0~20mA)	/	Penggunaan semasa≤150mA;Jenis isyarat input ialah O hingga 20mA

Model modul pengembangan	Komunikasi	Penggunaan kuasa/5VDC
T302-T1	Modul komunikasi bersiri 2 saluran (RS485)	≤160mA
T302-T2	Modul komunikasi bersiri 2 saluran (RS232)	≤160mA
T302-T3	Modul komunikasi bersiri 2 saluran (RS422)	≤160mA

Gambar rajah pendawaian

Seperti yang ditunjukkan dalam rajah di atas: Bekalan kuasa input 24V terletak di enam terminal di bawah modul, dan dua terminal kekutuban yang sama berada pada modulSambungan dalaman telah dilitar pintas, dan terminal lain tersedia untuk pengguna menyelaraskan wayar.

Nota: T302-P1 hanya digunakan sebagai bekalan kuasa pengembangan untuk modul IO siri T302 dan tidak menyediakan antara muka kuasa 5V untuk peranti luaran.
