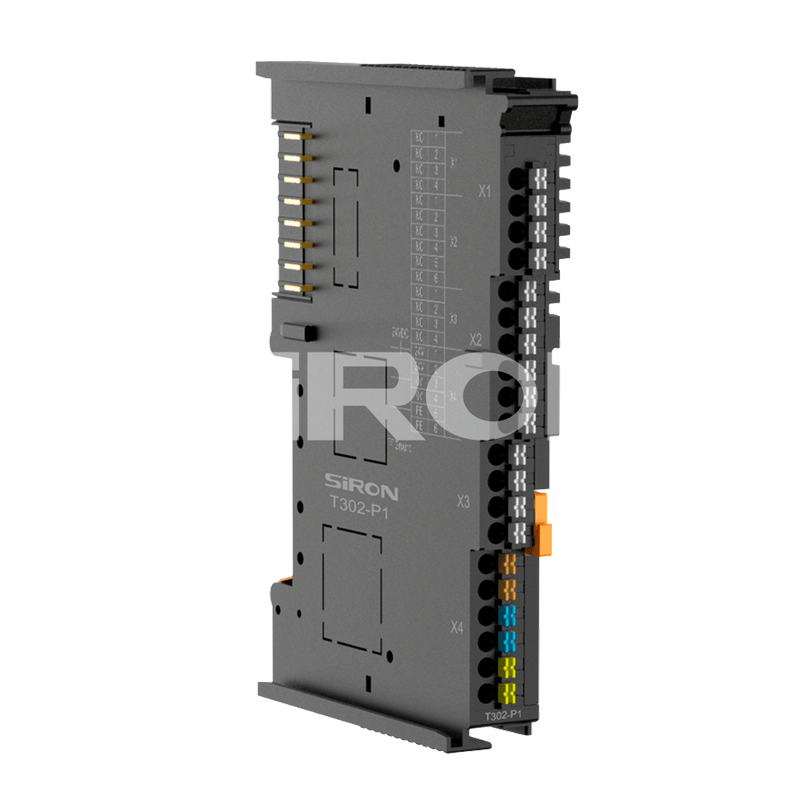

Модул за влез/излез на далечински управувач SiRON T302-T IP20

За изборот

Пример за избор: T302-P1 ја претставува приклучната далечинска серија I/O, модул за напојување, 5V.

Забелешка: Кога вкупната потрошувачка на енергија на модулот за проширување надминува 2000 mA, треба да се додаде модул за напојување.

Спецификации

Број на модел	T302-P1
Име	Модул за напојување од 5 V
Влезно напојување	24VDC (±25%)
Излезен номинален напон	5VDC(±5%)
Максимална излезна струја	2000 mA
Изолиран отпорен напон	1500 V
Спецификација за големина	100×69×12 мм
Работна температура	-25+70℃
Температура на складирање	-25+85℃
Влажност на околината	95% некондензира
Класа на заштита	IP20

Димензија

Опис на индикаторот

Показно светло за напојување PWR (зелено светло)

Показно светло за напојување PWR (зелено светло)	значење
на	Модулот има излез од 5V напон
исклучен	Модулот нема излезен напон од 5V
ERR Индикаторско светло за дефект (црвено светло)	значење
на	Излезната струја ја надминува границата и треба да се додаде модул за напојување
исклучен	Напојувањето е нормално

Опис на модулот

T302 Модулот за напојување интегриран во телото на далечинскиот IO спојувач од серијата T302 не само што ја троши сопствената енергија туку и обезбедува максимална системска моќност од 1500 mA (5V DC) за внатрешната магистрала. Меѓутоа, како што се зголемува бројот на IO модули поставени зад спојката, потрошувачката на енергија на системот за напојување од 5V на модулот постепено ќе достигне заситеност. Во овој момент, треба да се вметне експанзиониот модул за напојување T302-P1 за да се напојува следниот IO. T302-P1 може да обезбеди уште едно системско напојување од 2000 mA на следните модули. При изборот на модел, корисниците треба кумулативно да ја пресметаат потрошувачката на енергија на секој m модел на модулот за да одредат дали е потребен T302-P1 и каде да го додадат. Потрошувачката на енергија на системот за напојување за секој модел на модул е ​​наведена во табелата подолу.

Модел на модул за проширување	nput карактеристики	Излезни карактеристики	Потрошувачка на енергија/5VDC
T302-D1	16-канален дигитален влез		≤80mA
T302-D2	32-канален дигитален влез		≤120 mA
T302-D3	/	Количина на 16-канален прекинувач (транзистор) излез (NPN)	≤40mA
T302-D4	/	Количина на 16-канален прекинувач (транзистор) излез (PNP)	≤40mA
T302-D5	/	Количина на 32-канален прекинувач (транзистор) излез (NPN)	≤50 mA
T302-D6	/	Количина на 32-канален прекинувач (транзистор) излез (PNP)	≤50 mA
T302-D7	/	Излез на количина на 8-канален прекинувач (реле во цврста состојба).	≤40mA
T302-D8	/	8-канален SSR тиристорски излез	≤40mA
Т302-А1	8-канален аналоген влез	/	Влез на напонски сигнал ≤80mA; Тековниот влезен сигнал е ≤200mA
Т302-А2	/	4-канален аналоген излез	Излезот на напонскиот сигнал е ≤220mA. Тековниот излез на сигналот е ≤420mA
Т302-А3	Влез со 4-канален термички отпор	/	≤75mA
Т302-А4	6-канален влез за термоспој	/	≤75mA
Т302-А5	4-канален аналоген влез (≤60mA,0~10V)		Тековна потрошувачка ≤60mA; Типот на влезниот сигнал е од O до 10V
T302-A6 4	4-канален аналоген влез (≤60mA,-10~10V)	/	Потрошувачка на струја ≤60mA;Тип на влезен сигнал:-10 до 10V
Т302-А7	4-канален аналоген влез (≤150mA,0~20mA)	/	Тековна потрошувачка≤150mA; Типот на влезниот сигнал е од O до 20mA

Модел на модул за проширување	Комуникација	Потрошувачка на енергија/5VDC
Т302-Т1	2-канален сериски комуникациски модул (RS485)	≤160 mA
Т302-Т2	2-канален сериски комуникациски модул (RS232)	≤160 mA
Т302-Т3	2-канален сериски комуникациски модул (RS422)	≤160 mA

Дијаграм за поврзување

Како што е прикажано на горната слика: Влезното напојување од 24 V се наоѓа на шесте приклучоци под модулот, а двата терминали со ист поларитет се на модулот. Внатрешната врска е краток спој, а другиот терминал е достапен за корисниците на паралелни жици.

Забелешка: T302-P1 се користи само како напојување за проширување за IO модулите од серијата T302 и не обезбедува интерфејс за напојување од 5V за надворешни уреди.
