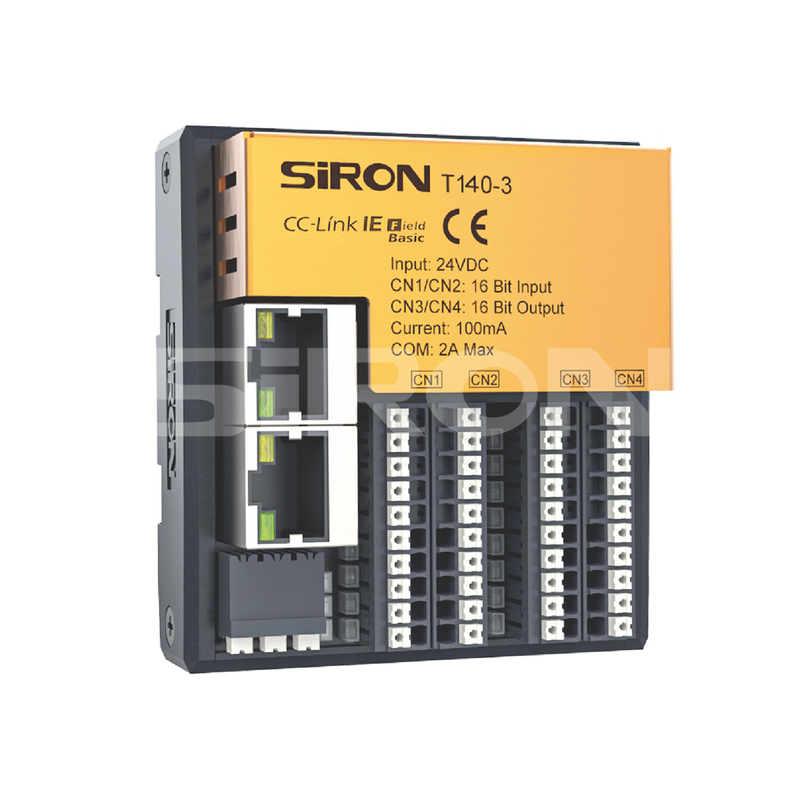

โมดูลบัสพื้นฐานฟิลด์ CC-Link IE ของ SiRON T14 IP20

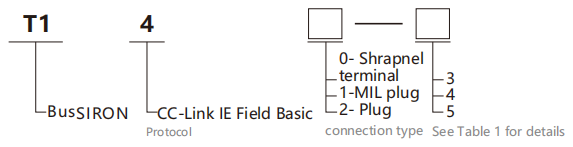

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: T140-3 หมายถึงโมดูลบัสรุ่นที่สองของ T1 โปรโตคอลคือ CC-Linkiefield BASIC โหมดการเชื่อมต่อคือเทอร์มินัลกระสุน และลักษณะอินพุต/เอาต์พุตคือ: อินพุตดิจิทัล 16 ช่องและเอาต์พุตดิจิทัล 16 ช่อง

หมายเหตุ * : วิธีการเชื่อมต่อของปลั๊กยังอยู่ระหว่างการพัฒนาและไม่มีวางจำหน่ายในท้องตลาด

ตารางที่ 1: คุณลักษณะอินพุต/เอาต์พุต

รหัส	ป้อนข้อมูล	เอาท์พุต
3	อินพุตดิจิตอล 16 ช่อง	เอาต์พุตดิจิตอล 16 ช่อง
4	อินพุตดิจิตอล 32 ช่อง	เอาต์พุตดิจิตอล 0 ช่อง
5	อินพุตดิจิตอล 0 ช่อง	เอาต์พุตดิจิตอล 32 ช่อง
7	อินพุตแบบอะนาล็อก 8 ช่อง (0-20mA, 4-20mA)	เอาต์พุตอะนาล็อก 0 ช่อง
8	อินพุตอนาล็อก 0 ช่อง	เอาต์พุตอะนาล็อก 8 ช่อง (0-5V,0-10V,-10V-+10V)
9	อินพุตแบบอะนาล็อก 0 ช่อง	เอาต์พุตอะนาล็อก 8 ช่อง (0-20mA,4-20mA)

ข้อมูลจำเพาะ

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	24V DC (12 ~ 30V)
การบริโภคในปัจจุบัน	60mA
ขนาด	80×75×38มม
เกรดการป้องกัน	IP20
อุณหภูมิในการทำงาน	-20~60℃
อุณหภูมิในการจัดเก็บ	-20~75℃
ความชื้นสัมพัทธ์	95% ไม่มีการควบแน่น
น้ำหนัก	130ก

โมดูลอินพุตและเอาต์พุตดิจิตอล

แบบอย่าง	คำอธิบายข้อมูลจำเพาะ
T140-3/T141-3	16 อินพุต (รองรับ NPN และ PNP) และ 16 เอาต์พุต (NPN)
T140-3P	16 อินพุต (รองรับ NPN และ PNP) และ 16 เอาต์พุต (PNP)
T140-4/T141-4	32 อินพุต (รองรับ NPN และ PNP) และ 0 เอาต์พุต
T140-5/T141-5	0 อินพุตและ 32 เอาต์พุต (NPN)
T140-5P	0 อินพุตและ 32 เอาต์พุต (PNP)

หมายเหตุ: เมื่อปลายร่วมอินพุตเชื่อมต่อกับระดับสูง 24V ระดับประสิทธิภาพของอินพุตช่องคือ NPN เมื่อปลายร่วมอินพุตเชื่อมต่อกับ GND ระดับประสิทธิภาพของอินพุตช่องสัญญาณคือ PNP

อินเตอร์เฟซบัสสื่อสาร

อินเทอร์เฟซ EtherCATE เทอร์เน็ต			อินเทอร์เฟซ	สัญญาณ	คำจำกัดความของสัญญาณ
			1	เท็กซัส+	ข้อมูลที่ส่งจุดสิ้นสุดที่เป็นบวก
			2	เท็กซัส-	ข้อมูลที่ส่งข้อมูลเป็นลบ
			3	อาร์เอ็กซ์+	ได้รับการสิ้นสุดในเชิงบวก
			4	/	/
			5	/	/
			6	รับ-	ข้อมูลที่ได้รับเป็นค่าลบ
			7	/	/
			8	/	/
			ตัวเรือนขั้วต่อ	วิชาพลศึกษา	กราวด์แชสซี

พารามิเตอร์โมดูลอินพุต

พารามิเตอร์อินเทอร์เฟซ	อินพุตดิจิตอล
ประเภทสัญญาณ	เอ็นพีเอ็น	พีเอ็นพี
ระดับที่ได้รับการจัดอันดับ	0 โวลต์กระแสตรง	24V DC
'1'ระดับสัญญาณ	0~5VDC	15~30VDC
'0'ระดับสัญญาณ	15~30VDC	0~5VDC
ช่องทางเดียวในปัจจุบัน	5mA(สูงสุด)	5mA(สูงสุด)
การป้องกันพอร์ต	การป้องกันผลกระทบจากแรงดันไฟฟ้าเกิน	การป้องกันผลกระทบจากแรงดันไฟฟ้าเกิน
การแยกไฟฟ้า	การแยกออปโตคัปเปลอร์	การแยกออปโตคัปเปลอร์
แรงดันไฟฟ้าแยก	ไฟฟ้ากระแสสลับ 500V	ไฟฟ้ากระแสสลับ 500V
สัญญาณบ่งชี้	ไฟ LED สีเขียว	ไฟ LED สีเขียว

พารามิเตอร์โมดูลเอาต์พุต

พารามิเตอร์อินเทอร์เฟซ	เอาท์พุททรานซิสเตอร์
ประเภทสัญญาณ	เอ็นพีเอ็น	พีเอ็นพี
ระดับสัญญาณที่มีประสิทธิภาพ	<1.5V	15~30VDC
ช่องทางเดียว  จัดอันดับปัจจุบัน1	พิกัด:0.1A,สูงสุด:0.15A	พิกัด:0.1A,สูงสุด:0.15A
การป้องกันพอร์ต	แรงดันไฟฟ้าเกิน	แรงดันไฟฟ้าเกิน
การแยกไฟฟ้า	การแยกออปโตคัปเปลอร์	การแยกออปโตคัปเปลอร์
แรงดันไฟฟ้าแยก	ไฟฟ้ากระแสสลับ 500V	ไฟฟ้ากระแสสลับ 500V
สัญญาณบ่งชี้	ไฟ LED สีเขียว	ไฟ LED สีเขียว

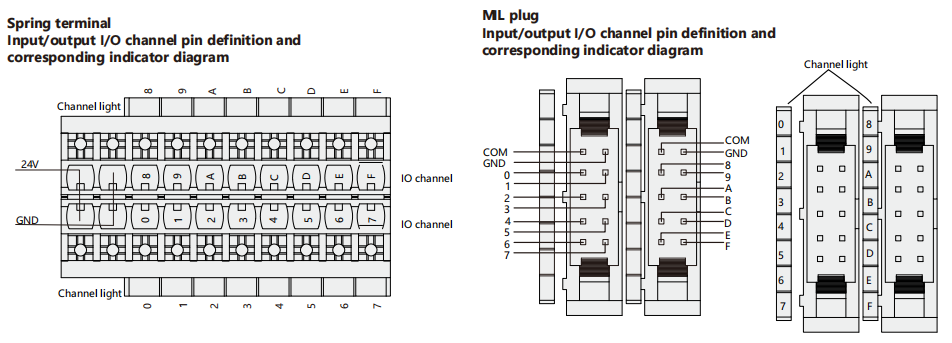

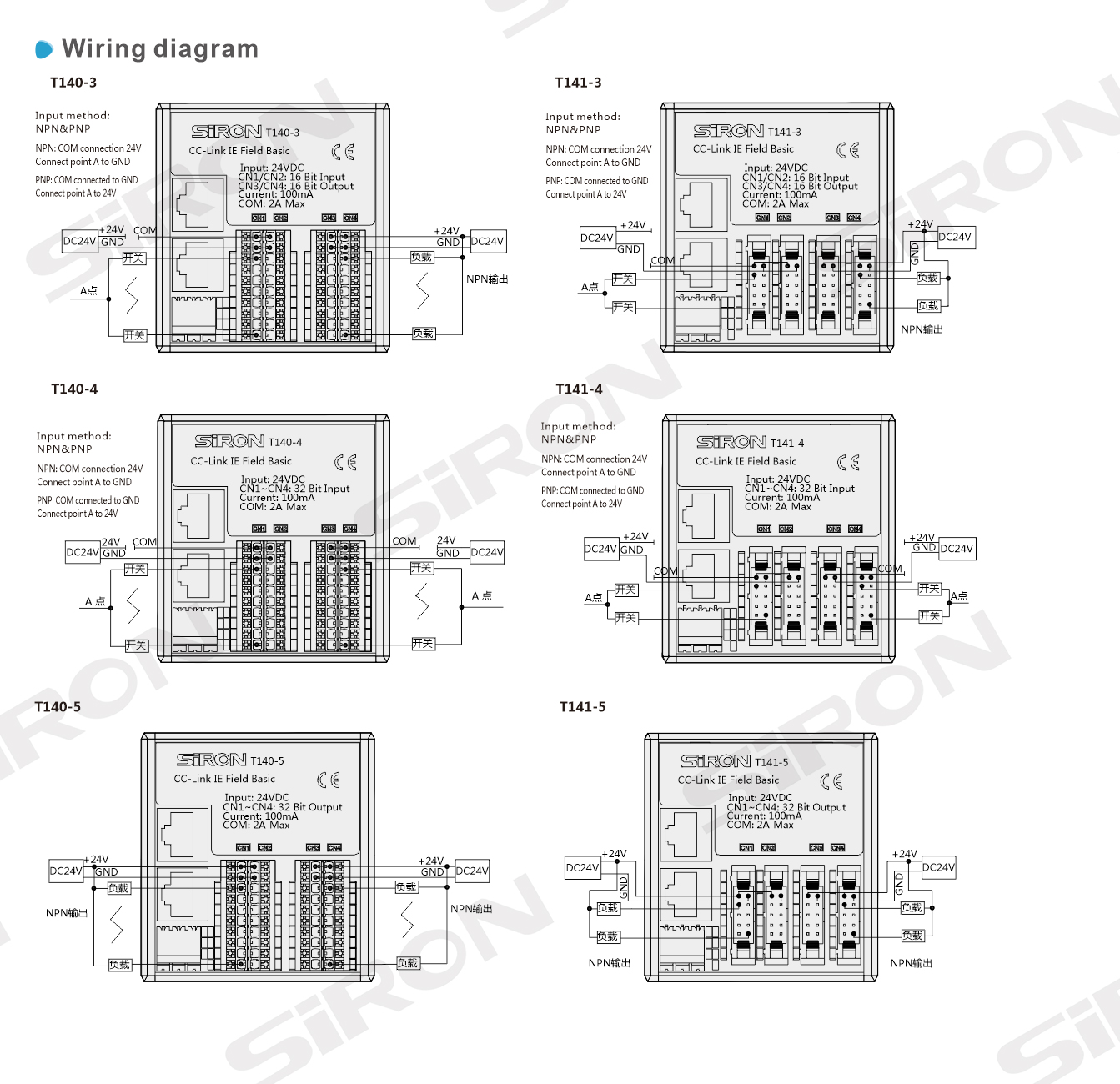

แผนภาพการเดินสายไฟ

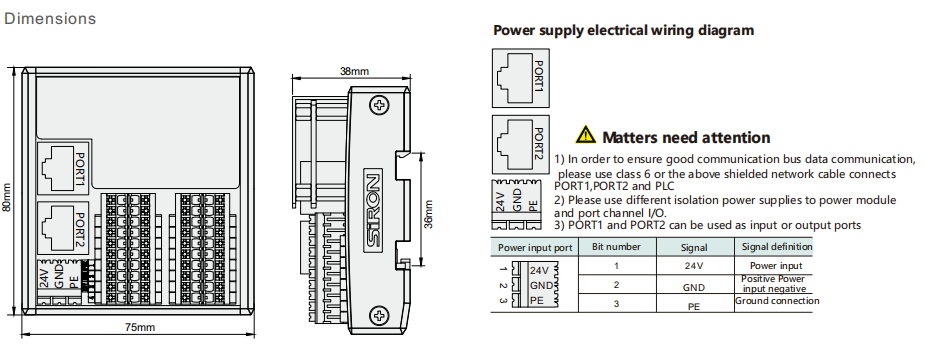

ขนาด

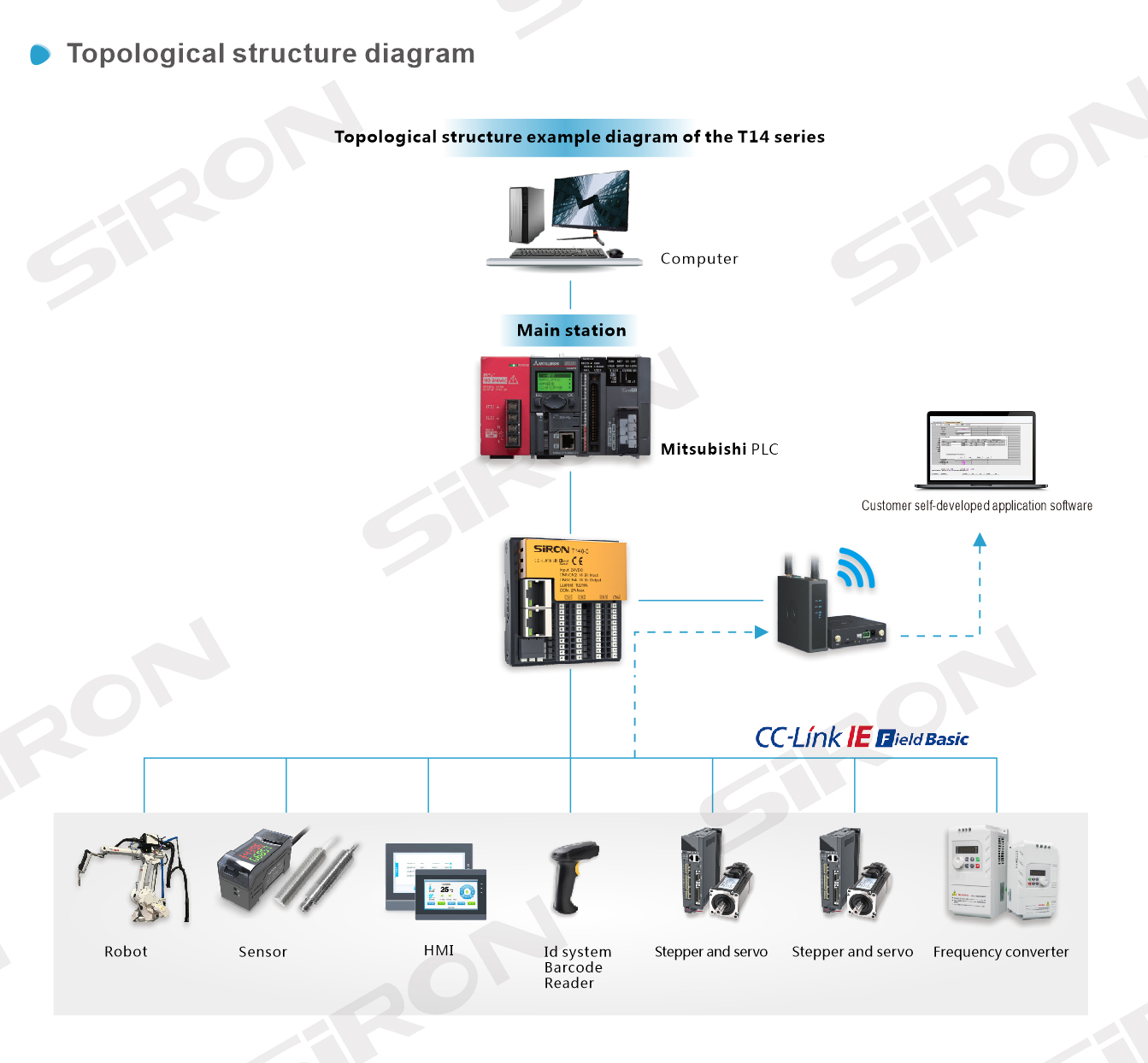

แผนภาพโครงสร้างโทโพโลยี
