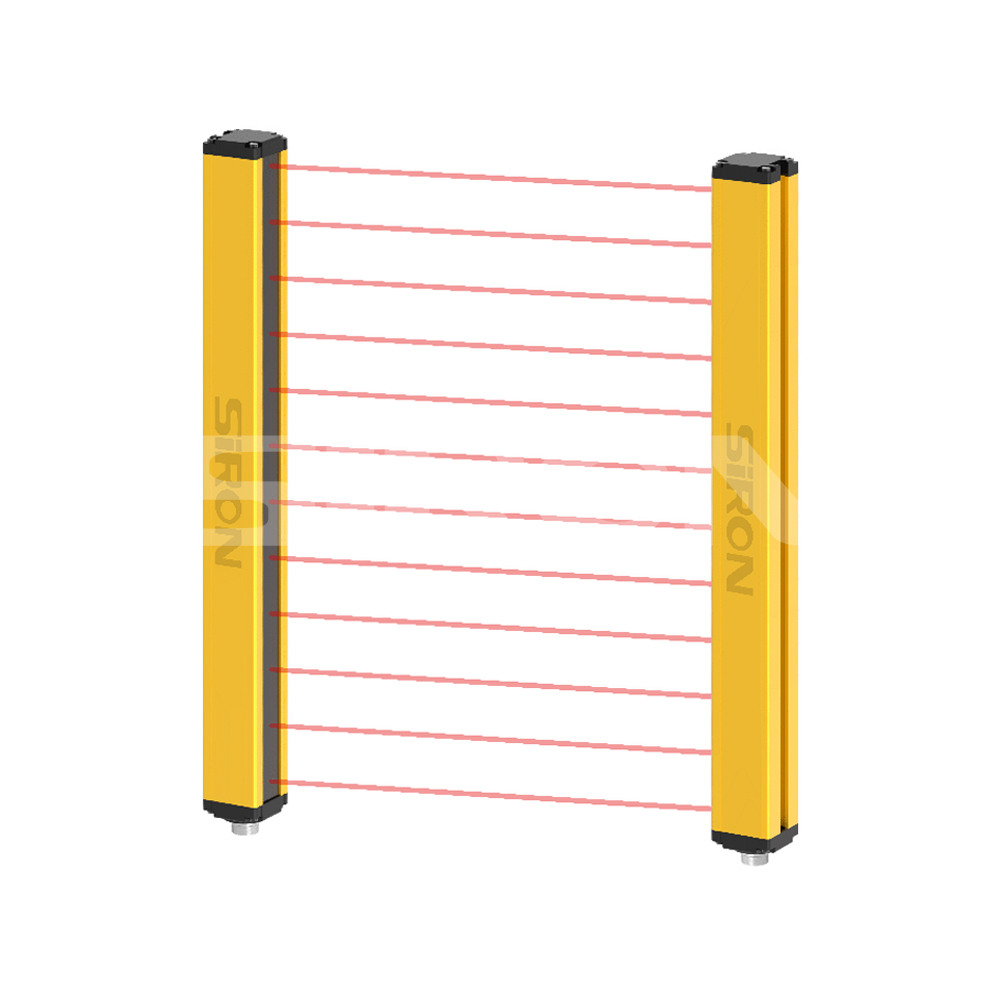

Kurtyna świetlna SiRON serii K037A SIL4

O selekcji

Przykład doboru: K037A-10-20 oznacza serię K037A, liczba osi optycznych wynosi 10 osi, rozstaw osi optycznych wynosi 20 mm, a wyjście NPN.

                                     K037A-10-20p oznacza serię K037A, liczba osi optycznych wynosi 10 osi, rozstaw osi optycznych wynosi 20 mm, a wyjście PNP.

Uwaga: 1, odległość ochrony można dostosować do 15 m, przykładowy model jest następujący:

            Seria K037A-10-20(D15)K037A, ilość osi optycznych to 10 osi, rozstaw osi optycznych wynosi 20mm,

            wyjście NPN, odległość ochrony wynosi 15 m.

            2, przy oddzielnym zamówieniu wspornika model zamówienia to: K037A-L1, K037A-L2.

Dane techniczne

Nazwa	Kurtyna świetlna (SIL4)
Wygląd
Poziom bezpieczeństwa	Typ 4	Odporność na izolację		≥100MΩ
Powierzchnia przekroju	35×35mm	Czas reakcji		≤10ms
Liczba kanałów	dwukanałowy	Synchroniczność		Synchronizacja przewodowa
Liczba osi optycznych	8, 10, 12, 14…	Klasa ochrony		IP65
Wysokość ochrony	Wysokość ochrony H=(n-1)* odległość osi optycznych,N to liczba osi optycznych	Temperatura robocza		-10～+55 ℃
Odległość ochronna*	0,2 ~ 3M (możliwość dostosowania do 15M)	Temperatura otoczenia		-40 ~ +70 ℃
Rozstaw osi optycznych	10mm/20mm/30mm/40mm	Wilgotność względna		35% wilgotności względnej ~ 85% wilgotności względnej
Moc	3 ~ 8 W	Odporność na zakłócenia świetlne		1000 luksów
Zasilanie	24 V ± 10%	Ochrona obwodu		Zabezpieczenie przed odwróceniem/zabezpieczenie przed zwarciem wyjścia, dwuobwodowy system sterowania, autodiagnostyka w celu kontroli usterek itp
Metoda wyjściowa	NPN/PNP	Forma kurtyny świetlnej		Korelacja

Przykład​



Wykrywanie ochrony działania sprzętu. Kontrola sprzętu mechanicznego

Schematyczny diagram rozstawu osi optycznych

SLista wyborcza

Rozstaw osi optycznych wynosi 10 mm (odległość ochronna: 0,2 ~ 3 m, można dostosować do 15 m)

Rozstaw osi optycznych	10 mm
Liczba osi optycznych	10-osiowy	12-osiowy	14-osiowy	16-osiowy	18-osiowy	20-osiowy	2 2 -oś	2 4-osiowe	26-osiowy	2 8-osiowy	30-osiowy	3 2 -oś	34-osiowy	3 6-osiowy	3 8-osiowy	40-osiowy	4 2-osiowe	44-osiowy	46-osiowy	48-osiowy	50-osiowy	5 2-osiowe	…	98-osiowy
Wysokość ochrony (mm)	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470	490	510	…	970
Wysokość kurtyny świetlnej (mm)	181	201	221	241	261	281	301	321	341	361	381	401	421	441	461	481	501	521	541	561	581	601	…	1061

Rozstaw osi optycznych wynosi 20 mm (odległość ochronna: 0,2 ~ 3 m, można dostosować do 15 m)

Rozstaw osi optycznych	20mm
Liczba osi optycznych	8-osiowy	10-osiowy	12-osiowy	14-osiowy	16-osiowy	18-osiowy	20-osiowy	22-osiowe	24-osiowe	26-osiowy	28-osiowy	30-osiowy	32-osiowy	34-osiowy	36-osiowy	38-osiowy	40-osiowy	42-osiowy	44-osiowy	46-osiowy	48-osiowy	50-osiowy	…	98-osiowy
Wysokość ochrony (mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	860	900	940	980	…	1940
Wysokość kurtyny świetlnej (mm)	241	281	321	361	401	441	481	521	561	601	641	681	721	761	801	841	881	921	961	1001	1041	1081	…	2041

Rozstaw osi optycznych wynosi 30 mm (odległość ochronna: 0,2 ~ 3 m, można dostosować do 15 m)

Rozstaw osi optycznych	30 mm
Liczba osi optycznych	8-osiowy	10-osiowy	12-osiowy	14-osiowy	16-osiowy	18-osiowy	20-osiowy	22-osiowe	24-osiowe	26-osiowy	28-osiowy	30-osiowy	32-osiowy	34-osiowy	36-osiowy	38-osiowy	40-osiowy	42-osiowy	44-osiowy	46-osiowy	48-osiowy	50-osiowy	…	96-osiowy
Wysokość ochrony (mm)	210	270	330	390	450	510	570	630	690	750	810	870	930	990	1050	1110	1170	1230	1290	1350	1410	1470	…	2850
Wysokość kurtyny świetlnej (mm)	321	381	441	501	561	621	681	741	801	861	921	981	1041	1101	1161	1221	1281	1341	1401	1461	1521	1581	…	2961

Rozstaw osi optycznych wynosi 40 mm (odległość ochronna: 0,2 ~ 3 m, można dostosować do 15 m)

Rozstaw osi optycznych	40mm
Liczba osi optycznych	8-osiowy	10-osiowy	12-osiowy	14-osiowy	16-osiowy	18-osiowy	20-osiowy	22-osiowe	24-osiowe	26-osiowy	28-osiowy	30-osiowy	32-osiowy	34-osiowy	36-osiowy	38-osiowy	40-osiowy	42-osiowy	44-osiowy	46-osiowy	48-osiowy	50-osiowy	…	72-osiowe
Wysokość ochrony (mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960	…	2840
Wysokość kurtyny świetlnej (mm)	401	481	561	641	721	801	881	961	1041	1121	1201	1281	1361	1441	1521	1601	1681	1761	1841	1921	2001	2081	…	2961

Załączniki



Instrukcje instalacji

Podczas instalowania kurtyny świetlnej należy zachować bezpieczną odległość pomiędzy kurtyną świetlną a niebezpiecznym obszarem maszyny.  Niezatrzymanie maszyny przed dotarciem do niebezpiecznego obszaru może spowodować poważne obrażenia lub śmierć.



Rysunek zewnętrzny

Schemat okablowania
