Barriera fotoelettrica serie SiRON K037A SIL4

A proposito di selezione

Esempio di selezione: K037A-10-20 indica la serie K037A, il numero di assi ottici è 10 assi, la spaziatura degli assi ottici è 20 mm e l'uscita NPN.

                                     K037A-10-20p indica la serie K037A, il numero di assi ottici è 10 assi, la spaziatura degli assi ottici è 20 mm e l'uscita PNP.

Nota: 1, la distanza di protezione può essere personalizzata a 15 m, l'esempio del modello è il seguente:

            Serie K037A-10-20(D15)K037A, il numero di assi ottici è 10 assi, la spaziatura degli assi ottici è 20 mm,

            Se si utilizza l'uscita NPN, la distanza di protezione è di 15 m.

            2, quando si ordina il supporto separatamente, il modello da ordinare è: K037A-L1, K037A-L2.

Specifiche

Nome	Barriera fotoelettrica (SIL4)

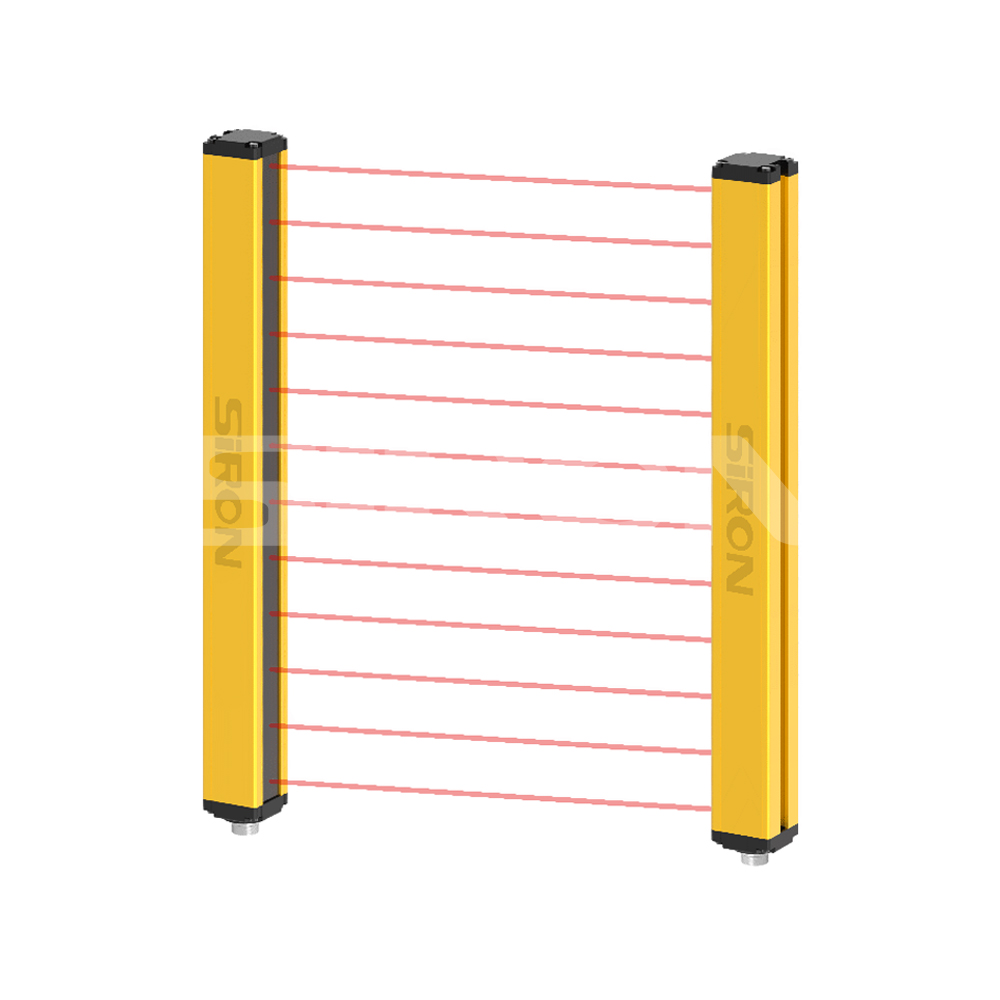

Aspetto
Livello di sicurezza	Tipo4	Resistenza all'isolamento		≥100MΩ
Area della sezione trasversale	35×35mm	Tempo di risposta		≤10ms
Numero di canali	due canali	Sincronicità		Sincronizzazione via filo
Numero di assi ottici	8、10、12、14……	Classe di protezione		IP65
Altezza di protezione	Altezza della protezione H=(n-1)* spaziatura degli assi ottici,N è il numero di assi ottici	Temperatura operativa		-10～+55℃
Distanza di protezione*	0,2~3M (personalizzabile fino a 15M)	Temperatura ambiente		-40～+70℃
Spaziatura degli assi ottici	10 mm/20 mm/30 mm/40 mm	Umidità relativa		35%UR~85%UR
Energia	3~8 W	Resistenza alle interferenze luminose		1000Lux
Alimentazione elettrica	24V±10%	Protezione del circuito		Protezione inversa/protezione da cortocircuito in uscita, sistema di controllo a doppio circuito, autodiagnosi per ispezione guasti, ecc
Metodo di uscita	NPN/PNP	Forma di barriera fotoelettrica		Correlazione

Esempio​

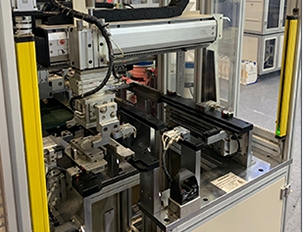

Rilevamento della protezione del funzionamento dell'attrezzatura Ispezione sull'attrezzatura meccanica

Diagramma schematico della spaziatura degli assi ottici

SLista elettorale

La spaziatura dell'asse ottico è di 10 mm (distanza di protezione: 0,2 ~ 3 m, personalizzabile a 15 m)

Spaziatura degli assi ottici	10mm
Numero di assi ottici	10 assi	12 assi	14 assi	16 assi	18 assi	20 assi	2 2 assi	2 4 assi	26 assi	2 8 assi	30 assi	3 2 assi	34 assi	3 6 assi	3 8 assi	40 assi	4 2 assi	44 assi	46 assi	48 assi	50 assi	5 2 assi	…	98 assi
Altezza di protezione (millimetro)	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470	490	510	…	970
Altezza della barriera fotoelettrica (mm)	181	201	221	241	261	281	301	321	341	361	381	401	421	441	461	481	501	521	541	561	581	601	…	1061

La spaziatura dell'asse ottico è di 20 mm (distanza di protezione: 0,2 ~ 3 m, personalizzabile a 15 m)

Spaziatura degli assi ottici	20 mm
Numero di assi ottici	8 assi	10 assi	12 assi	14 assi	16 assi	18 assi	20 assi	22 assi	24 assi	26 assi	28 assi	30 assi	32 assi	34 assi	36 assi	38 assi	40 assi	42 assi	44 assi	46 assi	48 assi	50 assi	…	98 assi
Altezza di protezione (millimetro)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	860	900	940	980	…	1940
Altezza della barriera fotoelettrica (mm)	241	281	321	361	401	441	481	521	561	601	641	681	721	761	801	841	881	921	961	1001	1041	1081	…	2041

La spaziatura dell'asse ottico è di 30 mm (distanza di protezione: 0,2 ~ 3 m, personalizzabile a 15 m)

Spaziatura degli assi ottici	30 mm
Numero di assi ottici	8 assi	10 assi	12 assi	14 assi	16 assi	18 assi	20 assi	22 assi	24 assi	26 assi	28 assi	30 assi	32 assi	34 assi	36 assi	38 assi	40 assi	42 assi	44 assi	46 assi	48 assi	50 assi	…	96 assi
Altezza di protezione (millimetro)	210	270	330	390	450	510	570	630	690	750	810	870	930	990	1050	1110	1170	1230	1290	1350	1410	1470	…	2850
Altezza della barriera fotoelettrica (mm)	321	381	441	501	561	621	681	741	801	861	921	981	1041	1101	1161	1221	1281	1341	1401	1461	1521	1581	…	2961

La spaziatura dell'asse ottico è di 40 mm (distanza di protezione: 0,2 ~ 3 m, personalizzabile a 15 m)

Spaziatura degli assi ottici	40 mm
Numero di assi ottici	8 assi	10 assi	12 assi	14 assi	16 assi	18 assi	20 assi	22 assi	24 assi	26 assi	28 assi	30 assi	32 assi	34 assi	36 assi	38 assi	40 assi	42 assi	44 assi	46 assi	48 assi	50 assi	…	72 assi
Altezza di protezione (millimetro)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960	…	2840
Altezza della barriera fotoelettrica (mm)	401	481	561	641	721	801	881	961	1041	1121	1201	1281	1361	1441	1521	1601	1681	1761	1841	1921	2001	2081	…	2961

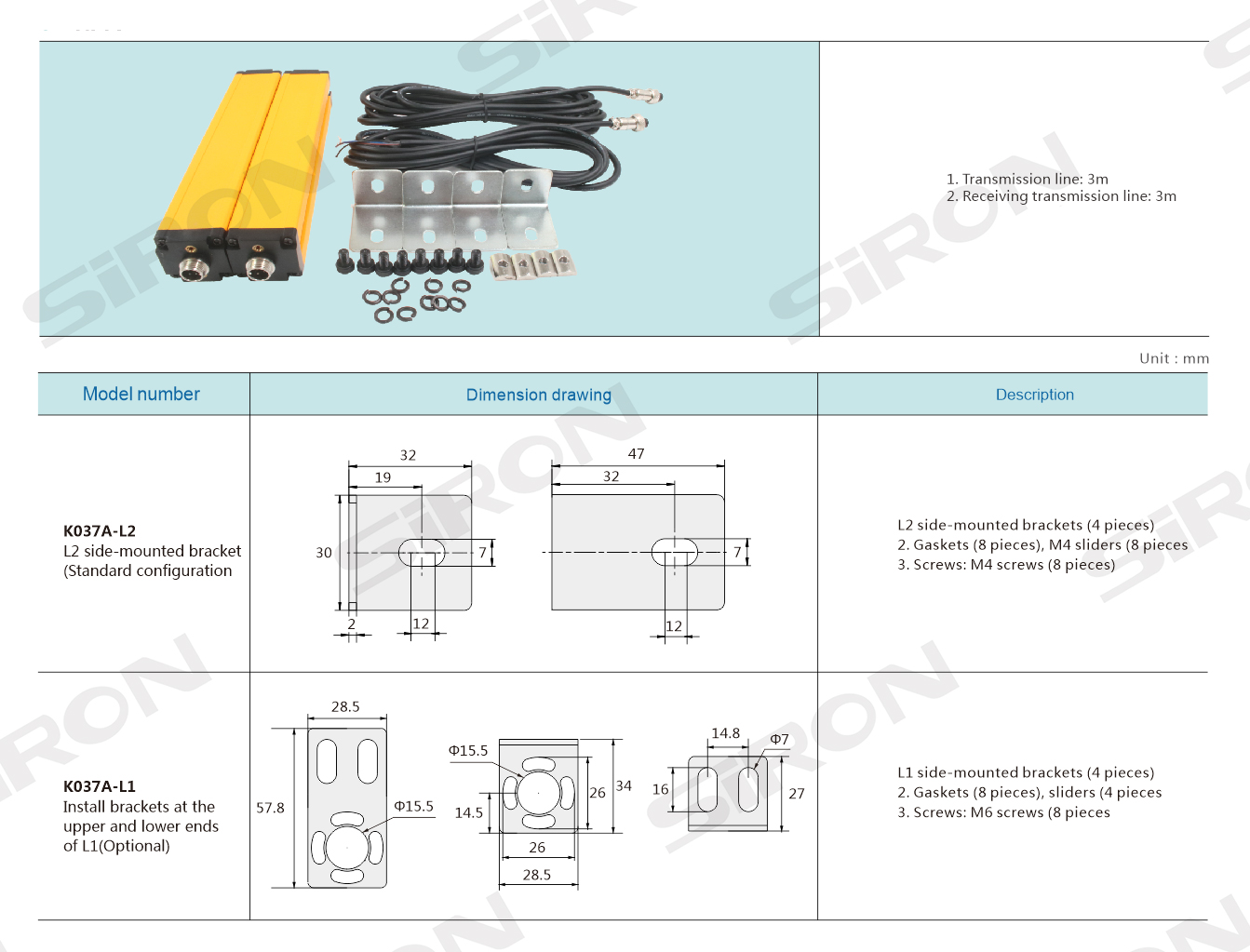

Allegati



Istruzioni per l'installazione

Quando si installa la barriera fotoelettrica, garantire una distanza di sicurezza tra la barriera fotoelettrica e l'area pericolosa della macchina.  Il mancato arresto della macchina prima di raggiungere l'area pericolosa può prov



Disegno esterno

Schema elettrico
