SiRON K037A Series Lysgardin SIL4

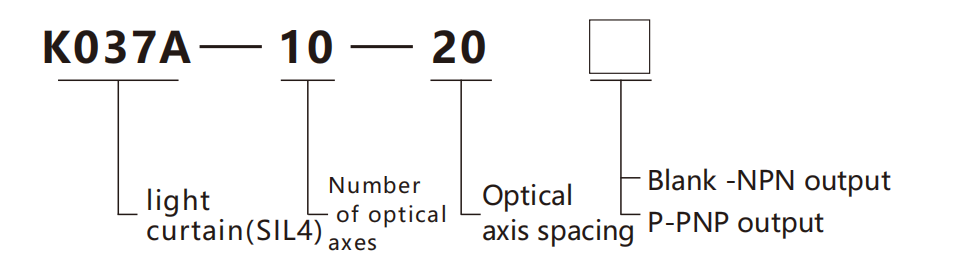

Om valg

Valgeksempel: K037A-10-20 angiver K037A-serien, antallet af optiske akser er 10 akser, afstanden mellem den optiske akse er 20 mm, og NPN-udgangen.

                                     K037A-10-20p angiver K037A-serien, antallet af optiske akser er 10 akser, afstanden mellem den optiske akse er 20 mm, og PNP-outputtet.

Bemærk: 1, beskyttelsesafstanden kan tilpasses til 15m, modeleksemplet er som følger:

            K037A-10-20(D15)K037A-serien, antallet af optiske akser er 10 akser, den optiske akseafstand er 20 mm,

            NPN-udgangen er beskyttelsesafstanden 15m.

            2, ved separat bestilling af supporten er bestillingsmodellen: K037A-L1, K037A-L2.

Specifikationer

Navn	Lysgardin (SIL4)
Udseende
Sikkerhedsniveau	Type4	Modstand mod isolering		≥100MΩ
Tværsnitsareal	35×35 mm	Responstid		≤10 ms
Antal kanaler	to-kanal	Synkronicitet		Trådsynkronisering
Antal optiske akser	8, 10, 12, 14……	Beskyttelsesklasse		IP65
Beskyttelseshøjde	Beskyttelseshøjde H=(n-1)*optisk akseafstand ,N er antallet af optiske akser	Driftstemperatur		-10～+55℃
Beskyttelsesafstand*	0,2~3M (kan tilpasses til 15M)	Omgivelsestemperatur		-40～+70℃
Optisk akseafstand	10mm/20mm/30mm/40mm	Relativ luftfugtighed		35%RH~85%RH
Magt	3~8W	Modstand mod lysinterferens		1000 lux
Strømforsyning	24V±10%	Beskyttelse af kredsløb		Omvendt beskyttelse/output kortslutningsbeskyttelse, dobbeltkredsløbskontrolsystem , selvdiagnose til fejlinspektion osv.
Output metode	NPN/PNP	Lys gardin form		Korrelation

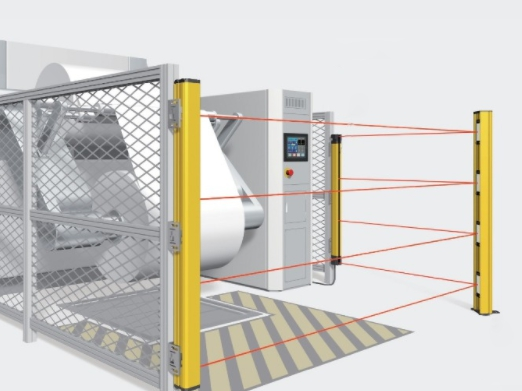

Eksempel​



Detektering af beskyttelse af udstyrsdrift Inspektion af mekanisk udstyr

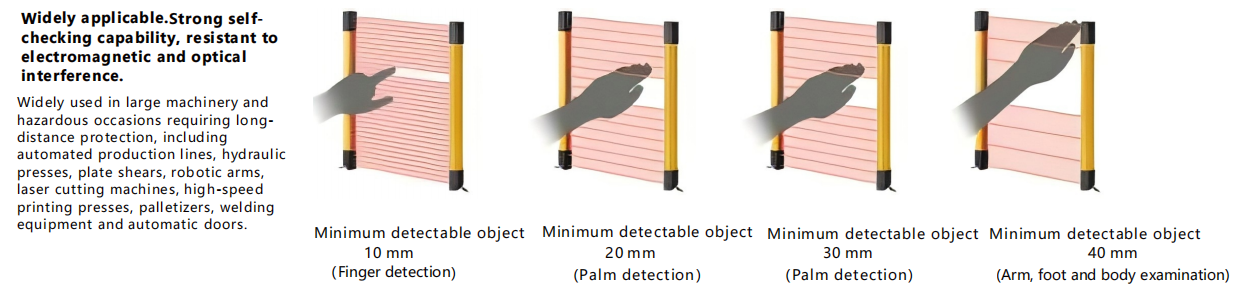

Skematisk diagram af afstand mellem optiske akser

S valgliste

Optisk akseafstand er 10 mm (beskyttelsesafstand: 0,2 ~ 3 m, kan tilpasses til 15 m)

Optisk akseafstand	10 mm
Antal optiske akser	10-akse	12-akse	14-akse	16-akse	18-akse	20-akse	2 2 -akse	2 4 -akse	26-akse	2 8 -akse	30-akse	3 2 -akse	34-akse	3 6 -akse	3 8 -akse	40-akse	4 2 -akse	44-akse	46-akse	48-akse	50-akse	5 2 -akse	…	98-akse
Beskyttelseshøjde (mm)	90	110	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470	490	510	…	970
Lysgardinhøjde (mm)	181	201	221	241	261	281	301	321	341	361	381	401	421	441	461	481	501	521	541	561	581	601	…	1061

Optisk akseafstand er 20 mm (beskyttelsesafstand: 0,2 ~ 3 m, kan tilpasses til 15 m)

Optisk akseafstand	20 mm
Antal optiske akser	8-akse	10-akse	12-akse	14-akse	16-akse	18-akse	20-akse	22-akse	24-akse	26-akse	28-akse	30-akse	32-akse	34-akse	36-akse	38-akse	40-akse	42-akse	44-akse	46-akse	48-akse	50-akse	…	98-akse
Beskyttelseshøjde (mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820	860	900	940	980	…	1940
Lysgardinhøjde (mm)	241	281	321	361	401	441	481	521	561	601	641	681	721	761	801	841	881	921	961	1001	1041	1081	…	2041

Optisk akseafstand er 30 mm (beskyttelsesafstand: 0,2 ~ 3 m, kan tilpasses til 15 m)

Optisk akseafstand	30 mm
Antal optiske akser	8-akse	10-akse	12-akse	14-akse	16-akse	18-akse	20-akse	22-akse	24-akse	26-akse	28-akse	30-akse	32-akse	34-akse	36-akse	38-akse	40-akse	42-akse	44-akse	46-akse	48-akse	50-akse	…	96-akse
Beskyttelseshøjde (mm)	210	270	330	390	450	510	570	630	690	750	810	870	930	990	1050	1110	1170	1230	1290	1350	1410	1470	…	2850
Lysgardinhøjde (mm)	321	381	441	501	561	621	681	741	801	861	921	981	1041	1101	1161	1221	1281	1341	1401	1461	1521	1581	…	2961

Optisk akseafstand er 40 mm (beskyttelsesafstand: 0,2 ~ 3 m, kan tilpasses til 15 m)

Optisk akseafstand	40 mm
Antal optiske akser	8-akse	10-akse	12-akse	14-akse	16-akse	18-akse	20-akse	22-akse	24-akse	26-akse	28-akse	30-akse	32-akse	34-akse	36-akse	38-akse	40-akse	42-akse	44-akse	46-akse	48-akse	50-akse	…	72-akse
Beskyttelseshøjde (mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560	1640	1720	1800	1880	1960	…	2840
Lysgardinhøjde (mm)	401	481	561	641	721	801	881	961	1041	1121	1201	1281	1361	1441	1521	1601	1681	1761	1841	1921	2001	2081	…	2961

Vedhæftede filer

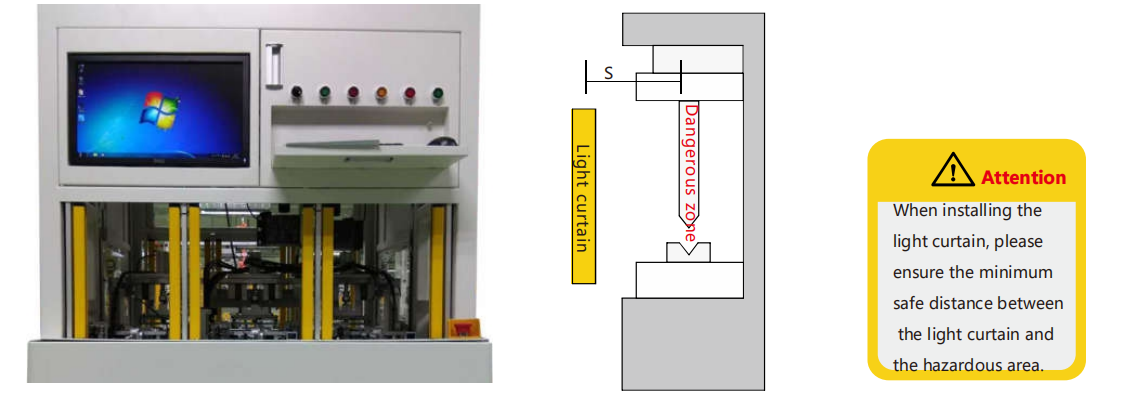

Installationsvejledning

Ved montering af lysgardinet skal du sørge for en sikker afstand mellem lysgardinet og maskinens farlige område.  Undladelse af at standse maskinen, før den når dets farlige område, kan resultere i alvorlig personskade eller død.

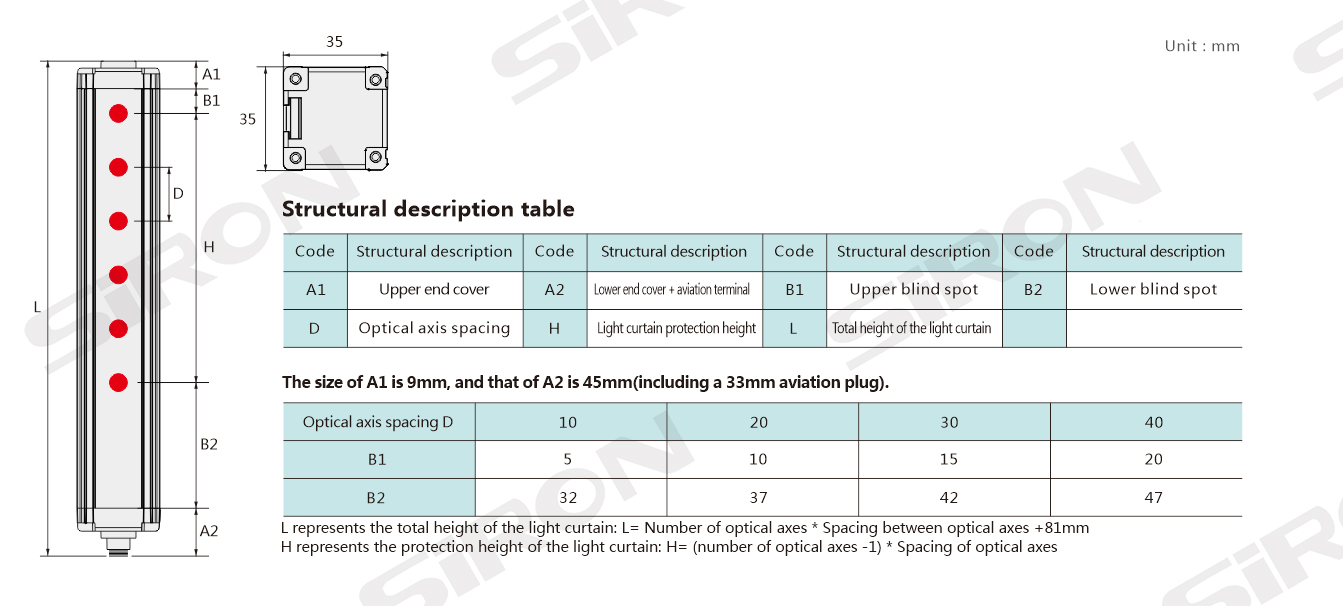

Ekstern tegning

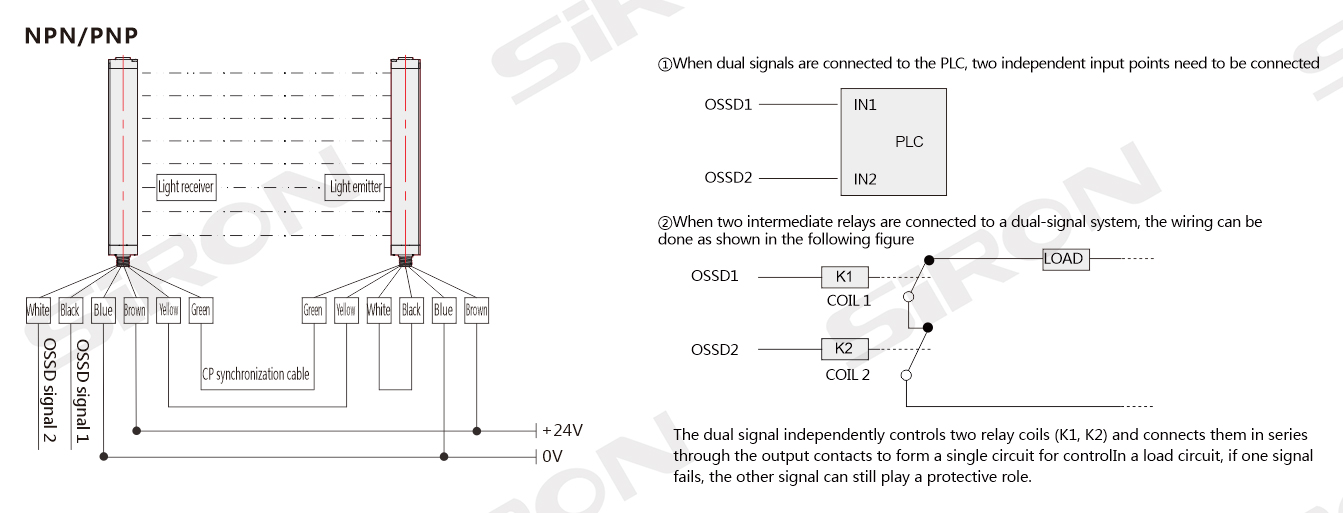

Ledningsdiagram
