Seria K032A
SiRON
8543709990
O selekcji

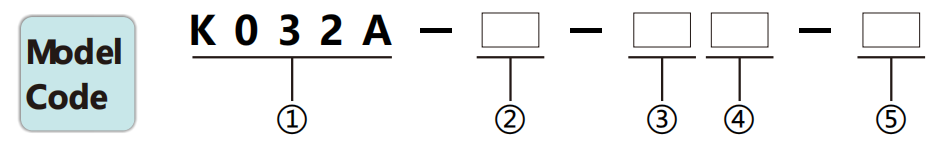

| Analiza typu | ||
| ① | Seria ultracienkich kurtyn świetlnych (detekcja czołowa). | K032A |
| ② | Liczba osi optycznych | 8:8-oś 12:12-oś 16:16-oś (Inne numery osi można znaleźć w tabeli doboru) |
| ③ | Rozstaw osi optycznych | 10:10mm 20:20mm 40:40mm |
| ④ | Tryb wyjściowy | Puste: wyjście NPN/PNP |
| ⑤ | Stan pracy | Puste: stan normalnie zamknięty. NIE: stan normalnie otwarty |
Przykład doboru: K032A-16-10 oznacza serię K032A z 16 osiami optycznymi, odstępem osi optycznych 10 mm, wyjściem NPN/PNP i stanem normalnie zamkniętym.
K032A-16-10-NO oznacza serię K032A z 16 osiami optycznymi, odstępem osi optycznych 10 mm, wyjściem NPN/PNP i stanem normalnie otwartym.
Dane techniczne
Nazwa |
Ultra cienka kurtyna świetlna (wykrywanie przodu) |

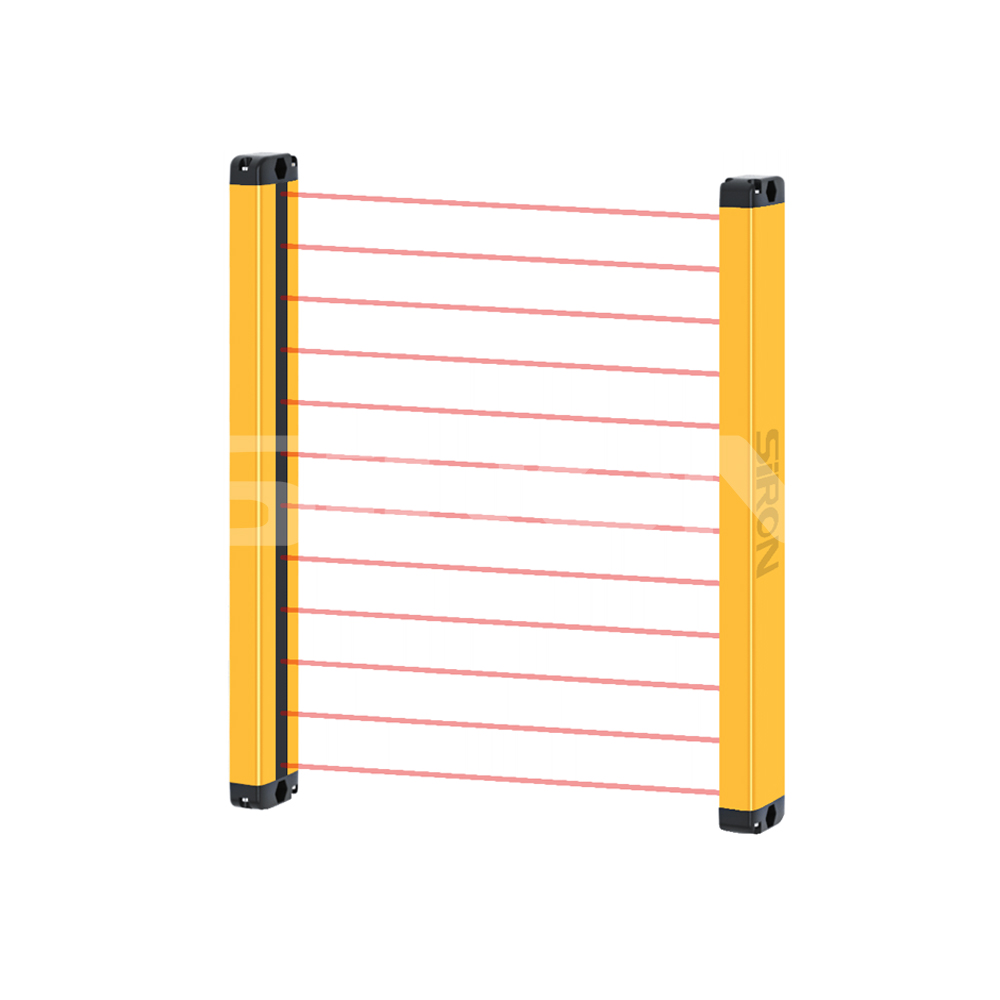

Wygląd |
![]() |
Pole przekroju poprzecznego |
29×14mm |
Liczba kanałów |
pojedynczy kanał |
Liczba osi optycznych |
4, 6, 8, 10 osi… |
Wysokość ochrony |
Wysokość ochrony H=(N-1)* odstęp osi optycznych, gdzie N jest liczbą osi optycznych |
Odległość ochronna* |
0,2 ~ 1,5 M |
Rozstaw osi optycznych |
10mm/20mm/40mm |
Rezolucja |
15mm/25mm/45mm |
Długość fali podczerwieni |
940nm |
Moc |
≤15W |
Zasilanie |
Prąd stały 12 ~ 24 V |
Prąd wyjściowy |
≤100mA |
Metoda wyjściowa |
NPN/PNP |
Czas reakcji |
4 ~ 18 ms |
Czas skanowania |
<18 ms |
Synchroniczność |
Synchronizacja optyczna |
Klasa ochrony |
IP54 |
| Temperatura robocza | -10~+55 ℃ |
| Temperatura otoczenia | -20 ~ +70 ℃ |
| Wilgotność względna | 15% ~ 85% |
| Odporność na uderzenia | 10 g/20 ms |
Przykład

Zastosowanie na maszynach odlewniczych. Zastosowanie na maszynach odlewniczych

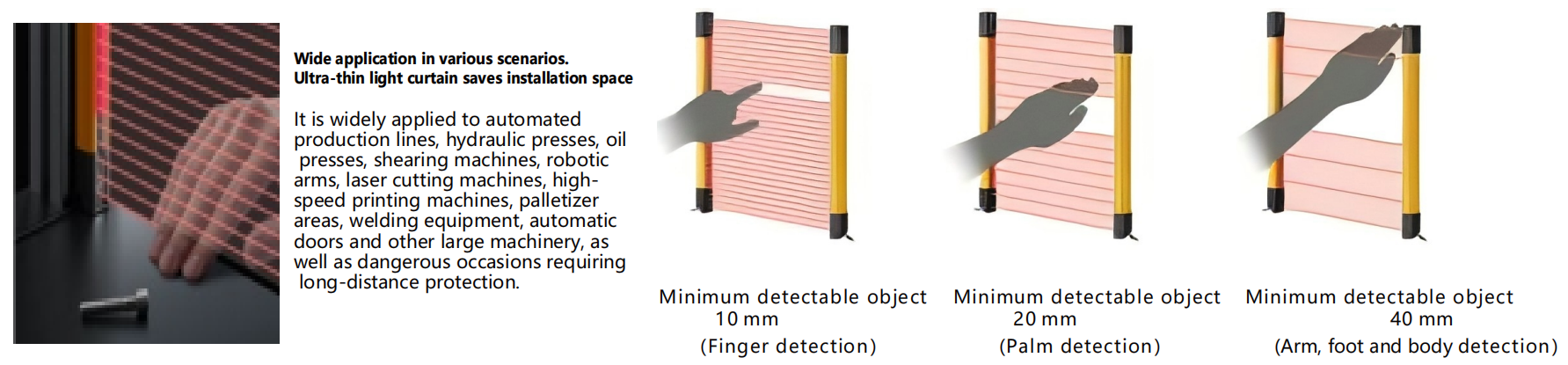

Schematyczny diagram rozstawu osi optycznych

Lista wyboru
Rozstaw osi optycznych wynosi 10 mm (odległość ochronna: 0,2 ~ 1,5 m)
Rozstaw osi optycznych |
10 mm | ||||||||||||||||||||||||||||||||||
Liczba osi optycznych |
8-osiowy | 1 2 -oś | 16-osiowy | 20-osiowy | 24-osiowe | 28-osiowy | 32-osiowy | 36-osiowy | 40-osiowy | 44-osiowy | 48-osiowy | 52-osiowy | 56-osiowy | 60-osiowy | 64-osiowy | ||||||||||||||||||||
Wysokość ochrony (mm) |
70 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | ||||||||||||||||||||
Wysokość kurtyny świetlnej (mm) |
110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | ||||||||||||||||||||
Rozstaw osi optycznych wynosi 20 mm (odległość ochronna: 0,2 ~ 1,5 m)
Rozstaw osi optycznych |
20mm | ||||||||||||||||||||||||||||||||||
Liczba osi optycznych |
4-osiowy | 6-osiowy | 8-osiowy | 10-osiowy | 12-osiowy | 14-osiowy | 16-osiowy | 18-osiowy | 20-osiowy | 22-osiowe | 24-osiowe | 26-osiowy | 28-osiowy | 30-osiowy | 32-osiowy | 34-osiowy | 36-osiowy | 38-osiowy | 40-osiowy | ||||||||||||||||
Wysokość ochrony (mm) |
60 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | ||||||||||||||||
Wysokość kurtyny świetlnej (mm) |
110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | ||||||||||||||||
Rozstaw osi optycznych wynosi 40 mm (odległość ochronna: 0,2 ~ 1,5 m)
Rozstaw osi optycznych |
40mm | ||||||||||||||||||||||||||||||||||
Liczba osi optycznych |
4-osiowy | 6-osiowy | 8-osiowy | 1 0 -oś | 12-osiowy | 14-osiowy | 16-osiowy | 18-osiowy | 20-osiowy | 22-osiowe | 24-osiowe | ||||||||||||||||||||||||
Wysokość ochrony (mm) |
120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | ||||||||||||||||||||||||
Wysokość kurtyny świetlnej (mm) |
170 | 260 | 340 | 420 | 500 | 580 | 660 | 740 | 820 | 900 | 980 | ||||||||||||||||||||||||

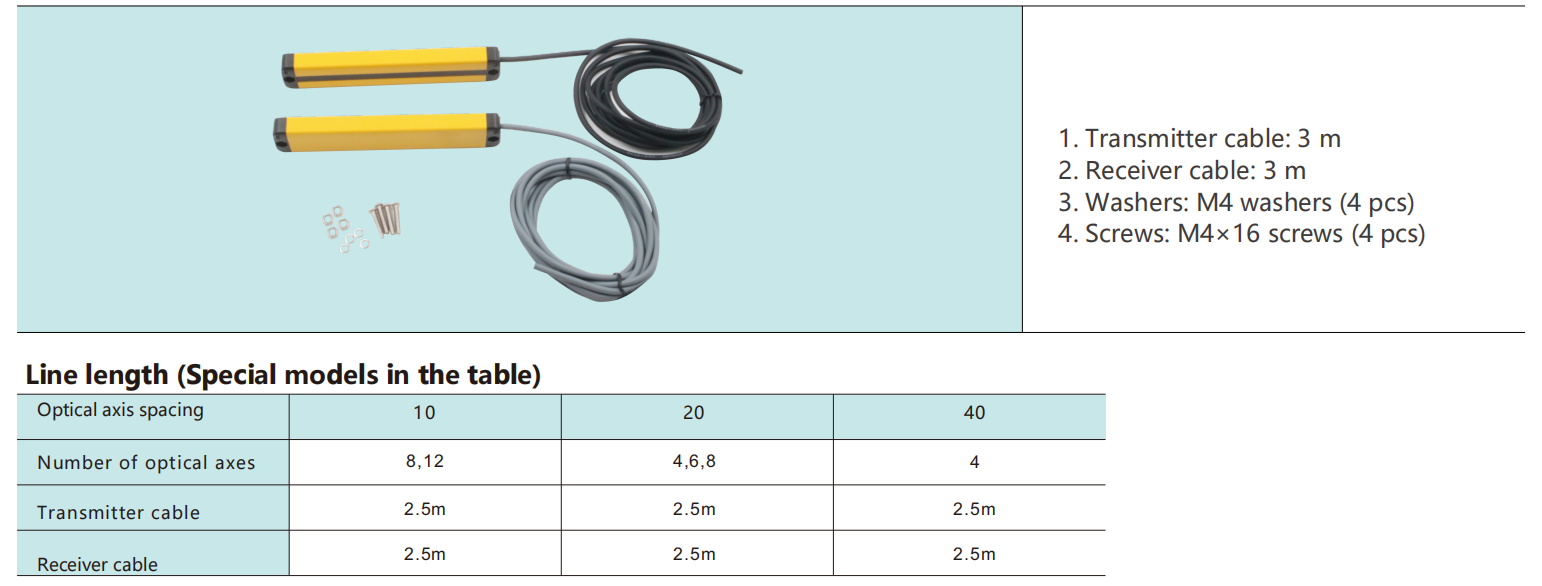

Załączniki

Instrukcje instalacji
Podczas instalowania kurtyny świetlnej należy zachować bezpieczną odległość pomiędzy kurtyną świetlną a niebezpiecznym obszarem maszyny. Niezatrzymanie maszyny przed dotarciem do niebezpiecznego obszaru może spowodować poważne obrażenia lub śmierć.
Oblicz prawidłowo bezpieczną odległość i zachowaj minimalną bezpieczną odległość pomiędzy strefą detekcji a niebezpiecznymi częściami maszyny.
Bezpieczna odległość oznacza minimalną odległość pomiędzy płaszczyzną wykrywania kurtyny świetlnej a krawędzią tnącą lub niebezpiecznymi częściami maszyny.

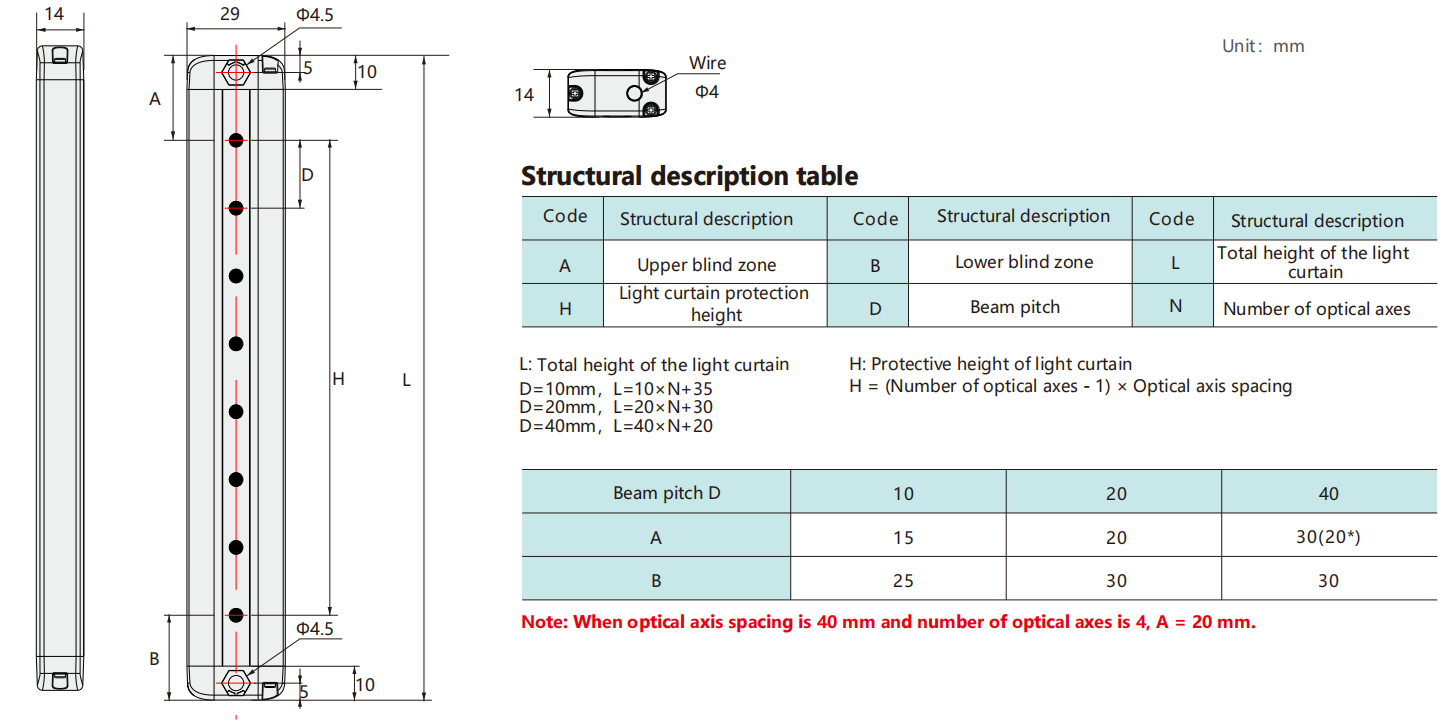

Rysunek zewnętrzny

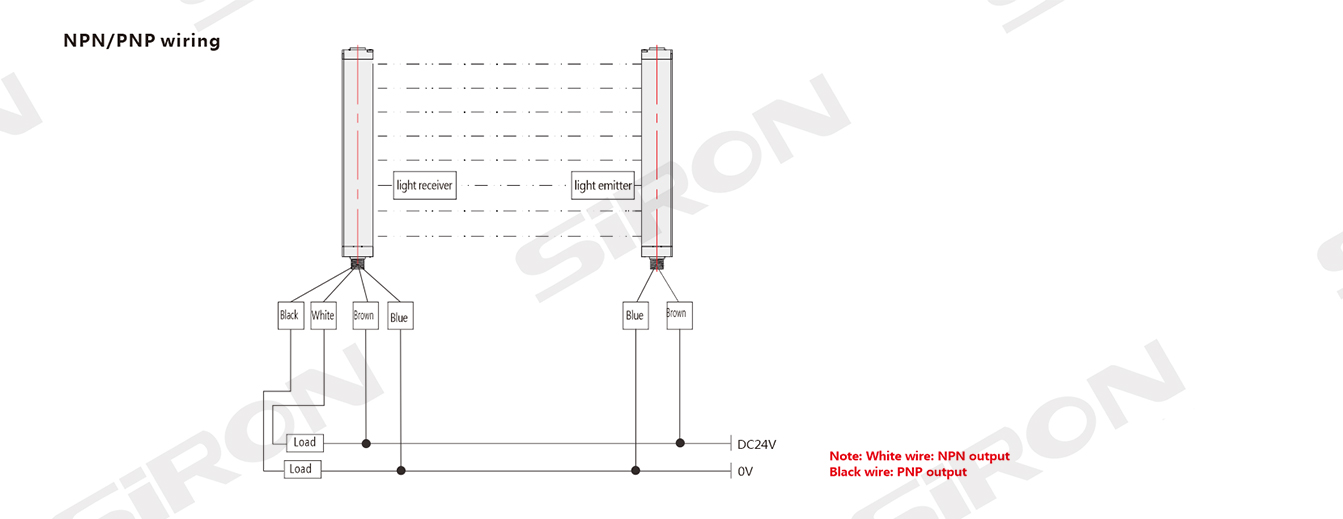

schemat okablowania
