SiRON K032A Serisi Ultra İnce Işık Ekranı Ön Algılama

Seçim hakkında

Tip analizi
①	Ultra ince ışık perdesi (ön algılama) serisi	K032A
②	Optik eksen sayısı	8:8 eksen 12:12 eksen 16:16 eksen (Diğer eksen numaraları için lütfen seçim tablosuna bakınız)
③	Optik eksen aralığı	10:10 mm 20:20 mm 40:40 mm
④	Çıkış modu	Boş:NPN /PNP çıkışı
⑤	Çalışma koşulu	Boş:Normalde kapalı durum NO:Normalde açık durum

Seçim örneği: K032A-16-10, 16 optik eksene, 10 mm optik eksen aralığına, NPN/PNP çıkışına ve normalde kapalı duruma sahip K032A serisini belirtir.

                                       K032A-16-10-NO, 16 optik eksene, 10 mm optik eksen aralığına, NPN/PNP çıkışına ve normalde açık duruma sahip K032A serisini belirtir.

Özellikler

İsim	Ultra ince ışık perdesi (ön algılama)

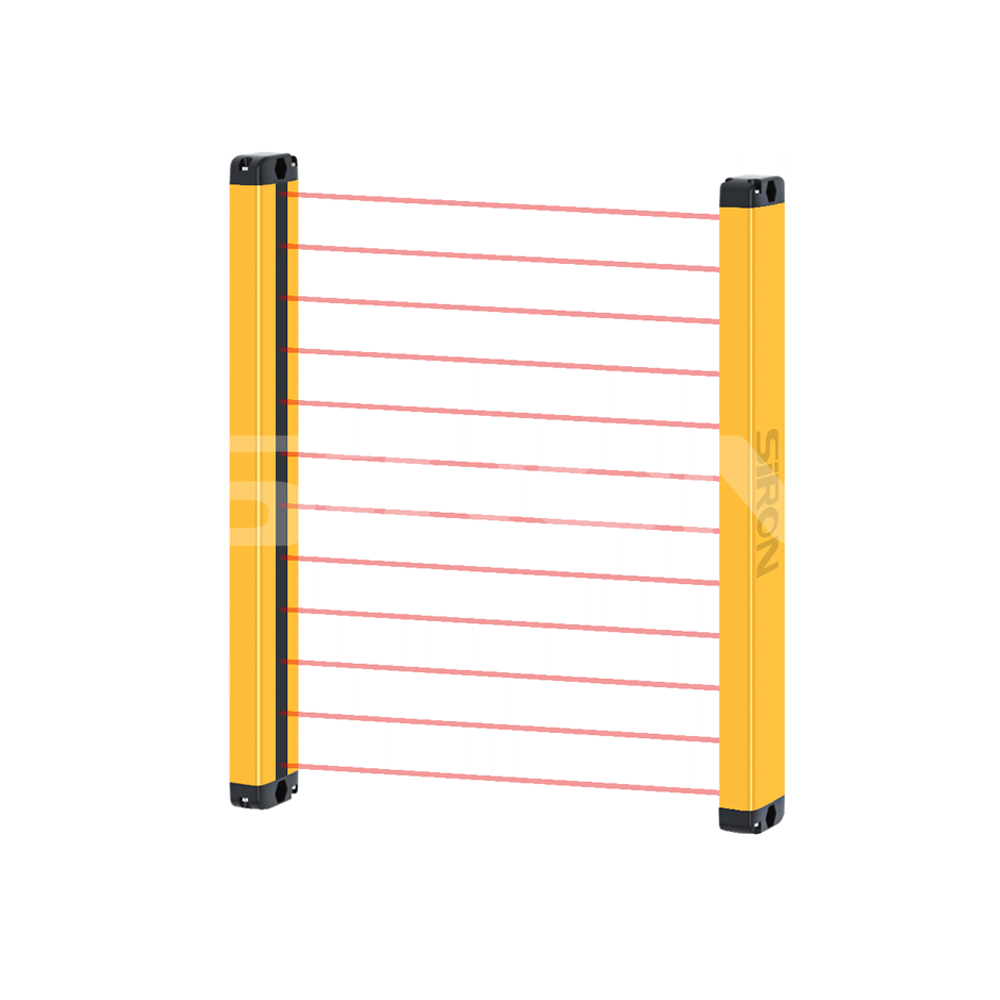

Dış görünüş
Enine kesit alanı	29×14mm
Kanal sayısı	tek kanal
Optik eksen sayısı	4、6、8、10 eksen……
Koruma yüksekliği	Koruma yüksekliği H=(N-1)* optik eksen aralığı; burada N, optik eksen sayısıdır
Koruma mesafesi*	0,2~1,5M
Optik eksen aralığı	10mm/20mm/40mm
Çözünürlük	15mm/25mm/45mm
Kızılötesi dalga boyu	940nm
Güç	≤15W
Güç kaynağı	DC12~24V
Çıkış akımı	≤100mA
Çıkış yöntemi	NPN/PNP
Tepki süresi	4~18ms
Tarama süresi	<18ms
Eşzamanlılık	Optik senkronizasyon
Koruma sınıfı	IP54
Çalışma sıcaklığı	-10~+55°C
Ortam sıcaklığı	-20~+70°C
Bağıl nem	%15~%85
Darbe dayanımı	10g/20ms

Örnek

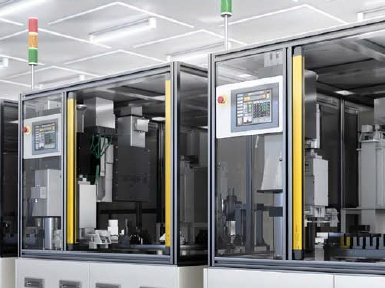

Basınçlı döküm makinelerinde uygulama Basınçlı döküm makinelerinde uygulama

Optik eksen aralığının şematik diyagramı

Seçim listesi

Optik eksen aralığı 10 mm'dir (koruma mesafesi: 0,2 ~ 1,5 m)

Optik eksen aralığı	10 mm
Optik eksen sayısı	8 eksen		1 2 eksenli			16 eksen			20 eksen		24 eksen		28 eksen		32 eksen			36 eksen	40 eksen			44 eksen		48 eksen		52 eksen		56 eksen			60 eksen			64 eksen
Koruma yüksekliği(mm)	70		110			150			190		230		270		310			350	390			430		470		510		550			590			630
Işık perdesi yüksekliği (mm)	110		150			190			230		270		310		350			390	430			470		510		550		590			630			670

Optik eksen aralığı 20 mm'dir (koruma mesafesi: 0,2~1,5m)

Optik eksen aralığı	20mm
Optik eksen sayısı	4 eksenli	6 eksenli			8 eksen		10 eksenli			12 eksen	14 eksen	16 eksen		18 eksen		20 eksen		22 eksen	24 eksen		26 eksen		28 eksen		30 eksen	32 eksen	34 eksen			36 eksen		38 eksen			40 eksen
Koruma yüksekliği(mm)	60	100			140		180			220	260	300		340		380		420	460		500		540		580	620	660			700		740			780
Işık perdesi yüksekliği (mm)	110	150			190		230			270	310	350		390		430		470	510		550		590		630	670	710			750		790			830

Optik eksen aralığı 40 mm'dir (koruma mesafesi: 0,2~1,5 m)

Optik eksen aralığı	40mm
Optik eksen sayısı	4 eksenli			6 eksenli				8 eksen			1 0 eksen			12 eksen			14 eksen			16 eksen			18 eksen			20 eksen			22 eksen				24 eksen
Koruma yüksekliği(mm)	120			200				280			360			440			520			600			680			760			840				920
Işık perdesi yüksekliği (mm)	170			260				340			420			500			580			660			740			820			900				980

Ekler

Kurulum talimatları

Işık perdesini takarken, ışık perdesi ile makinenin tehlikeli alanı arasında güvenli bir mesafe olmasına dikkat edin.  Makinenin tehlikeli bölgeye ulaşmadan durdurulmaması, ciddi yaralanma veya ölümle sonuçlanabilir.



bağlantı şeması
