SiRON Y430 ~ Y435 Serje Wide Base Tip Power Relay Module

Karatteristiċi

Inputloutput naħa b ' surge jassorbi ċirkwit, li jistgħu effettivament jestendu l-ħajja tal-kuntatt relay, u canslow l-impatt istantanju kurrenti tal-ġenb tat-tagħbija.
Input bipolari NPN/PNP li jikkorrispondi, u d-dawl indikatur se jsegwi wkoll is-sinjal tad-dħul ta 'kulur differenti u qawwi;
Aħdar - NPN .Aħmar-il-PNP.
Protezzjoni tal-linja ħażina tal-ġenb tad-dħul.

Kwantità:
Disponibbiltà:





Staqsa Żid mal-Basket Esportazzjoni PDF

Deskrizzjoni tal-Prodott

Wajer addattat

965d96ecce847a5167b5e547e960e6ab

Firxa ta' Applikazzjoni

Tagħmir ta 'awtomazzjoni, makkinarju għall-ipproċessar, tagħmir għall-iwweldjar u tipi oħra ta' makkinarju u tagħmir industrijali u agrikolu.

Prodotti relatati

6404df03ea6bd4be647fc90f99ef3a84

Dimensjonijiet

62faaaaf004ca3e32eb963e665b1e58d

798d438dd961c022e0a47fffae5a0f15

Dijagramma tal-Wiring

d742efd637c1f3f94c63f51594fd6132

Referenza tal-għażla tat-tip

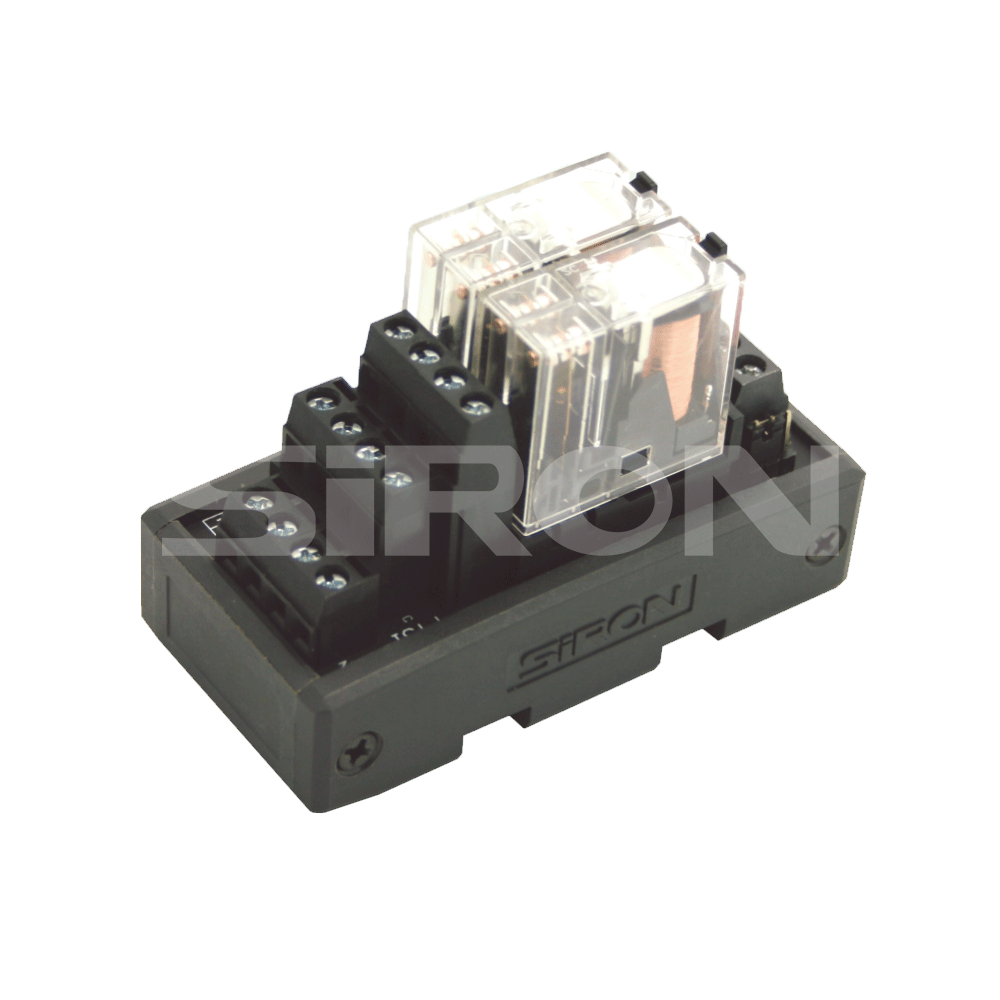

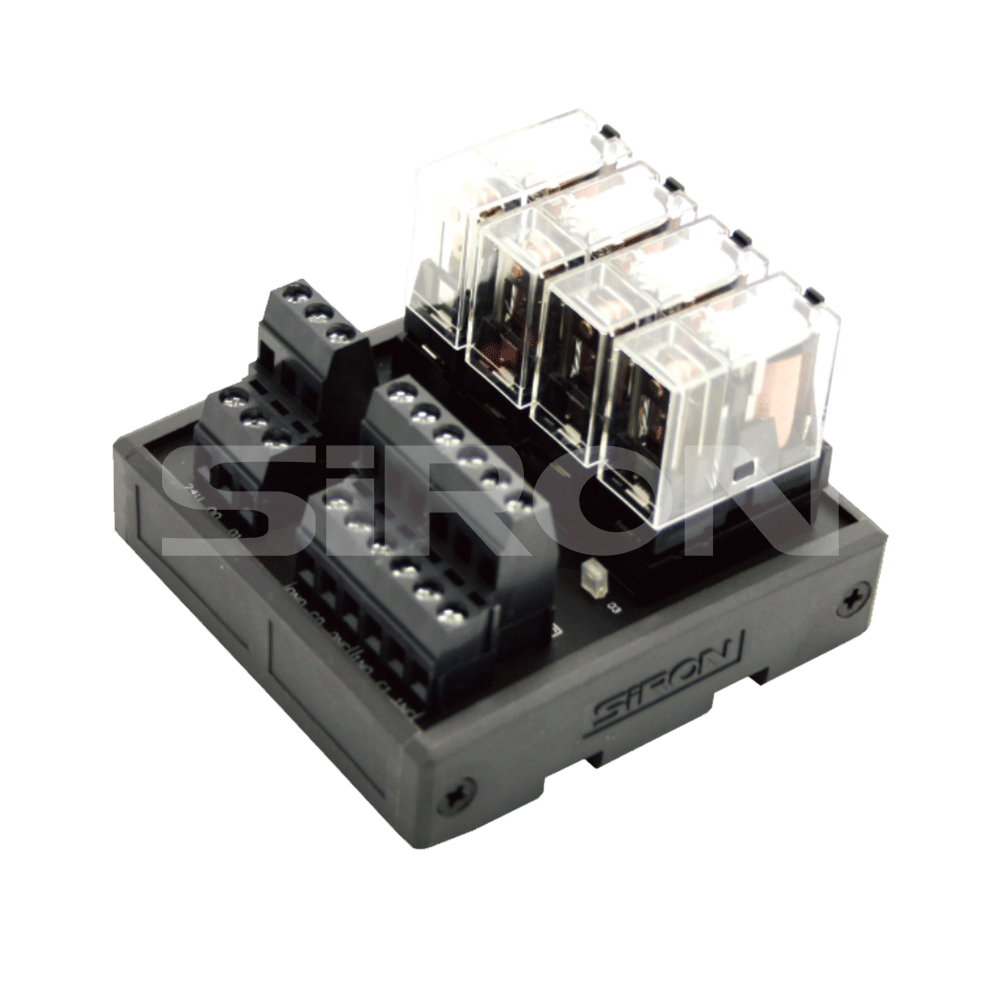

Mudell	Y430/Y430-C	Y431/Y431-C	Y432/Y432-C	Y433/Y433-C	Y434/Y434-C	Y435/Y435-C
Isem	tal-qawwa 2-bit 1C Modulu tar-Relay	tal-qawwa 2-bit 2C Modulu tar-Relay	tal-qawwa 4-bit 1C Modulu tar-Relay	4-bit 2C qawwa Relay modulu	tal-qawwa 8-bit 1C Modulu tar-Relay	8-bit 2C qawwa Relay modulu

Nota: Żid 'C' wara l-mudell għal tip ekonomiku, bħal 'Y430-C'. Għad-dettalji, jekk jogħġbok ikkonsulta l-persunal tal-bejgħ rilevanti.

Is-sinjal ta 'kontroll tal-modulu tar-relay jista' jiġi ssettjat bħala NPN u PNP, metodi speċifiċi jekk jogħġbok ikkonsulta l-bejgħ.

Speċifikazzjonijiet

Mudell			Y430/Y430-C Y432/Y432-C Y434/Y434-C	Y431/Y431-C Y433/Y433-C Y435/Y435-C
Input	Speċifikazzjonijiet tal-Kolja tar-Relay
	Vultaġġ nominali tal-coil		DC 24V
	Kurrent operattiv nominali		25.7mA (DC24V)
	Reżistenza tal-kojl		1080Ω(DC24V)
	Pick-up Voitage		Aktar minn 80% (AC) u aktar minn 70% (DC) tal-vultaġġ nominali
	Voltaġġ ta' abbandun		Taħt it-30% tal-vultaġġ nominali (AC) u 'l fuq minn 10% (DC)
	Max.allowable vultaġġ		140% tal-vultaġġ nominali
	Qawwa operattiva nominali		900MW (AC), 530MW (DC)
Output	Kuntatt
	ikkuntattja lil Spedicahicn	Struttura ta 'kuntatt	1C	2C
		Ikkuntattja Materjal	Fidda-nikil	Au-flashed AgNi tip
		reżistenza tal-kuntatt	Taħt 100mΩ (bil-metodu tal-waqgħa tal-vultaġġ DC 6V1A)	Taħt 50mΩ (bil-metodu tal-waqgħa tal-vultaġġ DC 6V 1A)
		Kapaċità ta 'kontroll ratata	Taħt 100mΩ (bil-metodu ta 'waqgħa tal-vultaġġ DC 6V1A) 12A (AC250V), 6A (30V)	5A 250V AC、5A30V DC
		Kapaċità ta 'kontroll ratata	L-EBDA kuntatt: 6A, NC kuntatt: 6A (AC250V), 3A (30V)
		Kapaċità ta 'kontroll ratata	L-EBDA kuntatt: 3000V(AC),360W(DC); Kuntatt NC: 3000V (AC), 180W (DC)
		vultaġġ massimu permissibbli	AC250V, DC110V
		vultaġġ massimu permissibbli	DC100mA, DC5V

elettriċi Proprjetajiet	Ħin ta' azzjoni	15ms
elettriċi Proprjetajiet	Teset ħin	10ms
sommarji	Temperatura operattiva	-40 ℃ ~ 70 ℃
sommarji	Uża l-umdità	5%~85%
Ħajja	Mekkaniċi	30 miljun darba (frekwenza mixgħul u mitfi 180 darba kull minuta)
Ħajja	Elettriku	Aktar minn 100,000 darba
