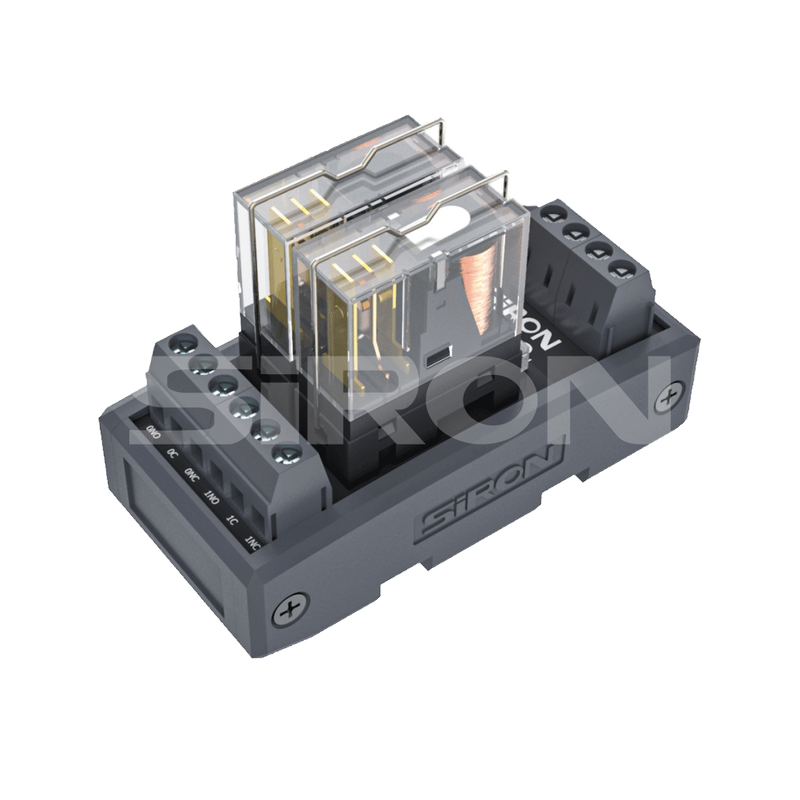

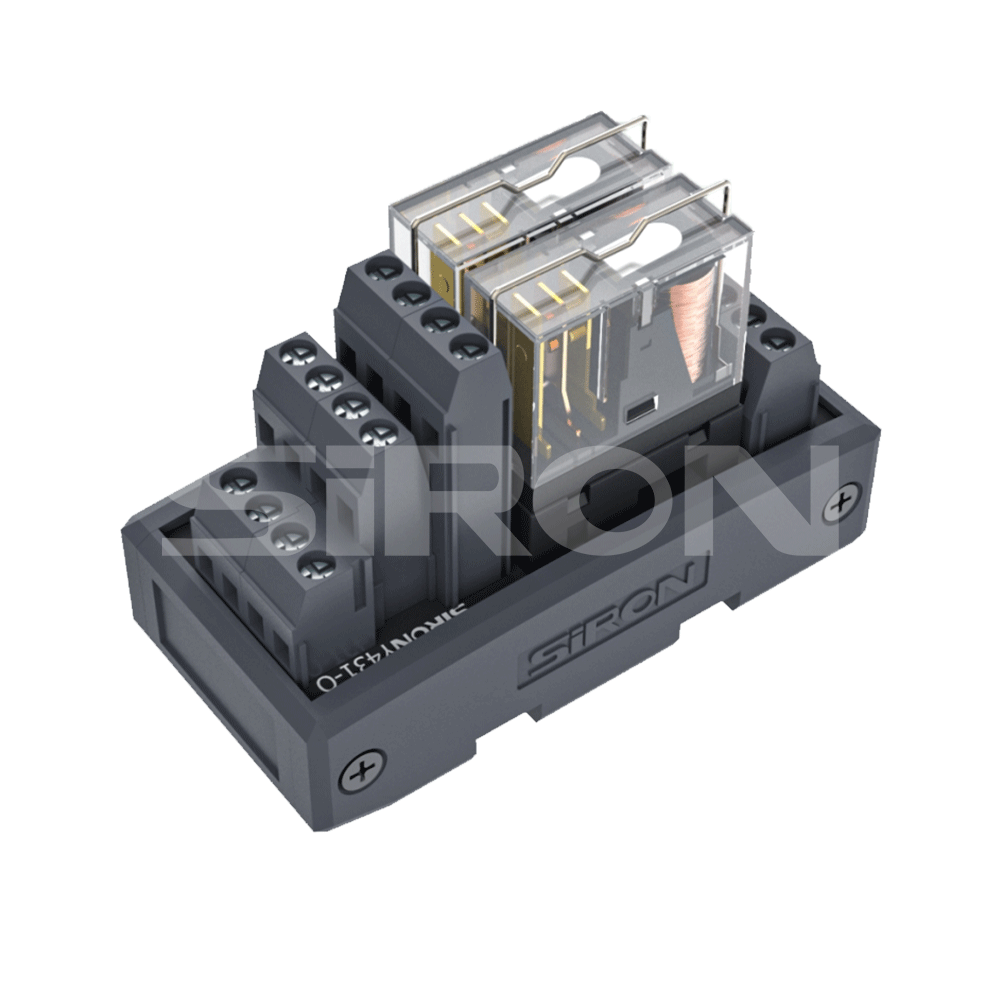

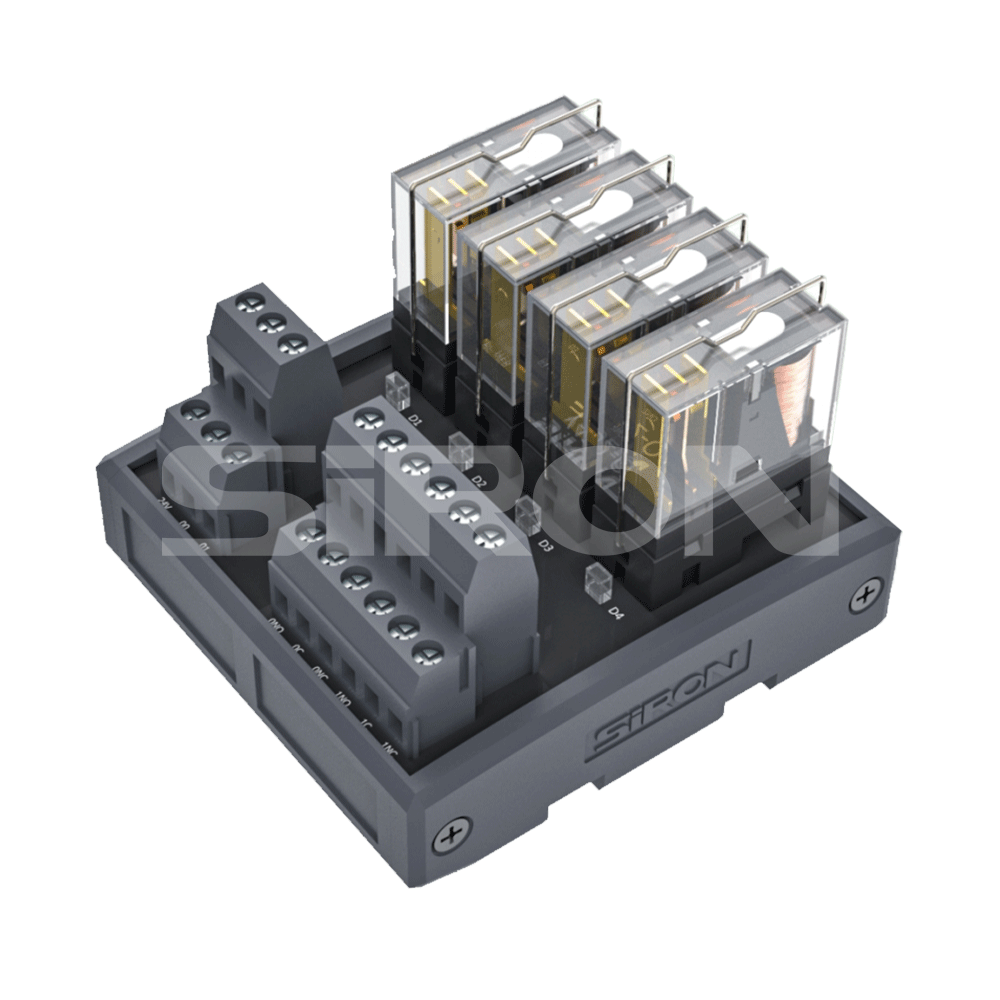

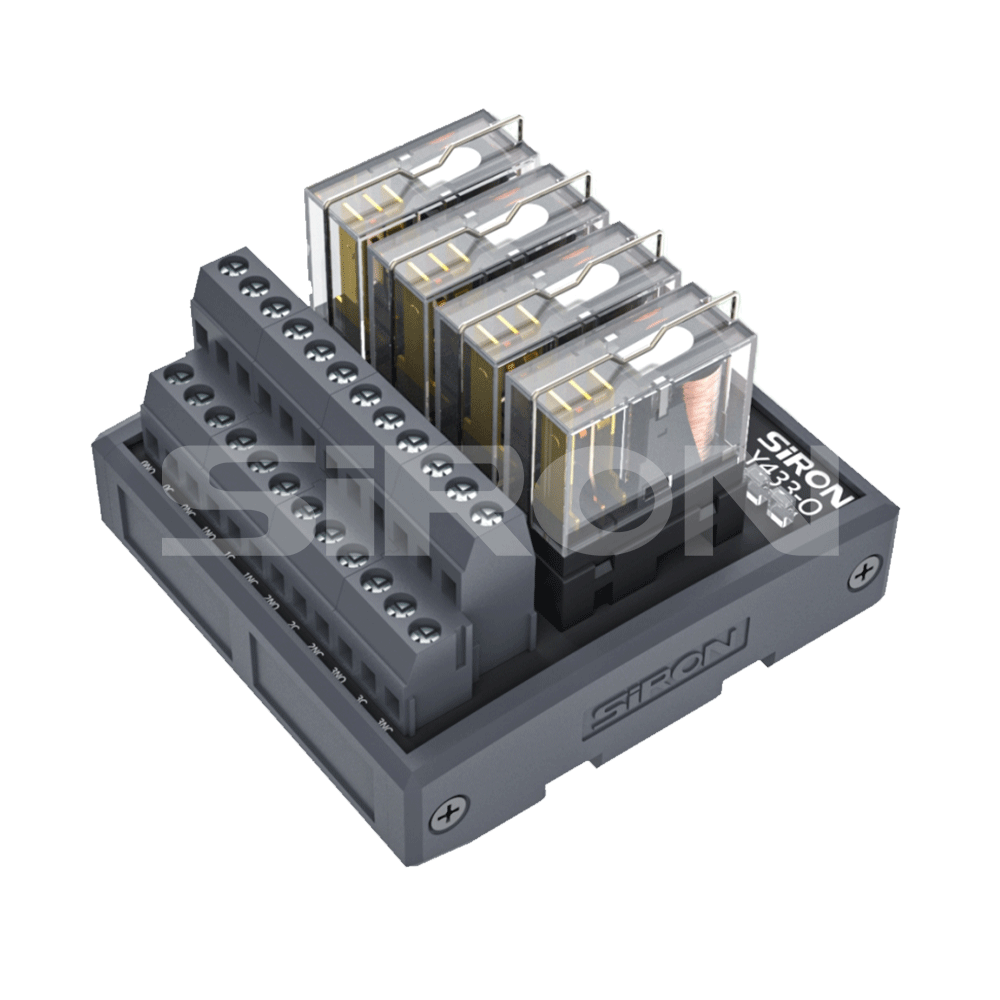

SiRON Y430-O ~ Y435-O Serje Wide Base Tip Power Relay Module

Karatteristiċi

Inputloutput naħa b ' surge jassorbi ċirkwit, li jistgħu effettivament jestendu l-ħajja tal-kuntatt relay, u canslow l-impatt istantanju kurrenti tal-ġenb tat-tagħbija.
Input bipolari NPN/PNP li jikkorrispondi, u d-dawl indikatur se jsegwi wkoll is-sinjal tad-dħul ta 'kulur differenti u qawwi;
Aħdar - NPN .Aħmar-il-PNP.
Protezzjoni tal-linja ħażina tal-ġenb tad-dħul.

Kwantità:
Disponibbiltà:





Staqsa Żid mal-Basket Esportazzjoni PDF

Deskrizzjoni tal-Prodott

Wajer addattat

965d96ecce847a5167b5e547e960e6ab

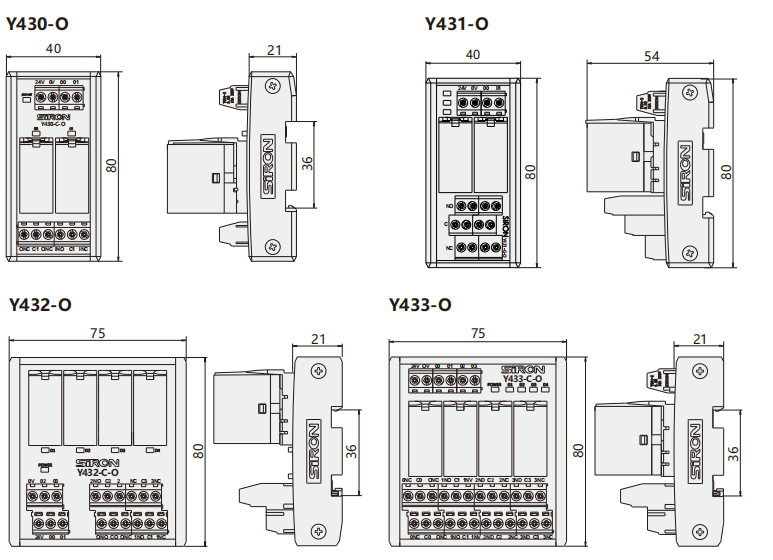

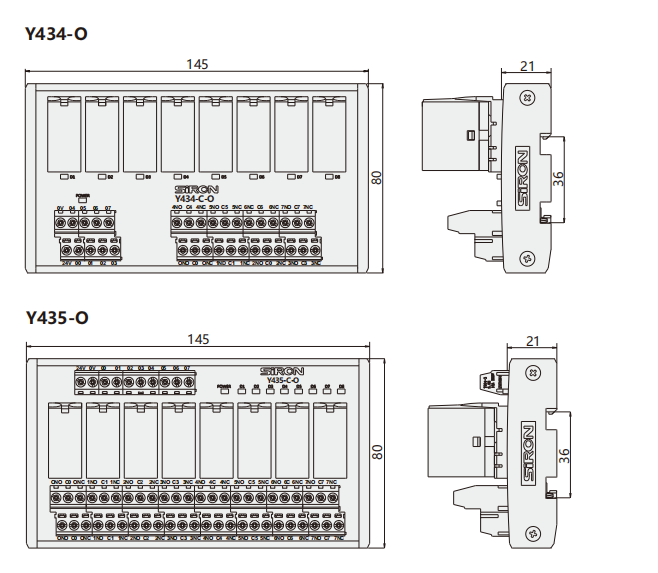

Dimensjonijiet

80ed60f6-27da-442c-ba5b-71136cb14f8f

cbfd2dcc-725c-48f6-aebd-d1b53a5b287e

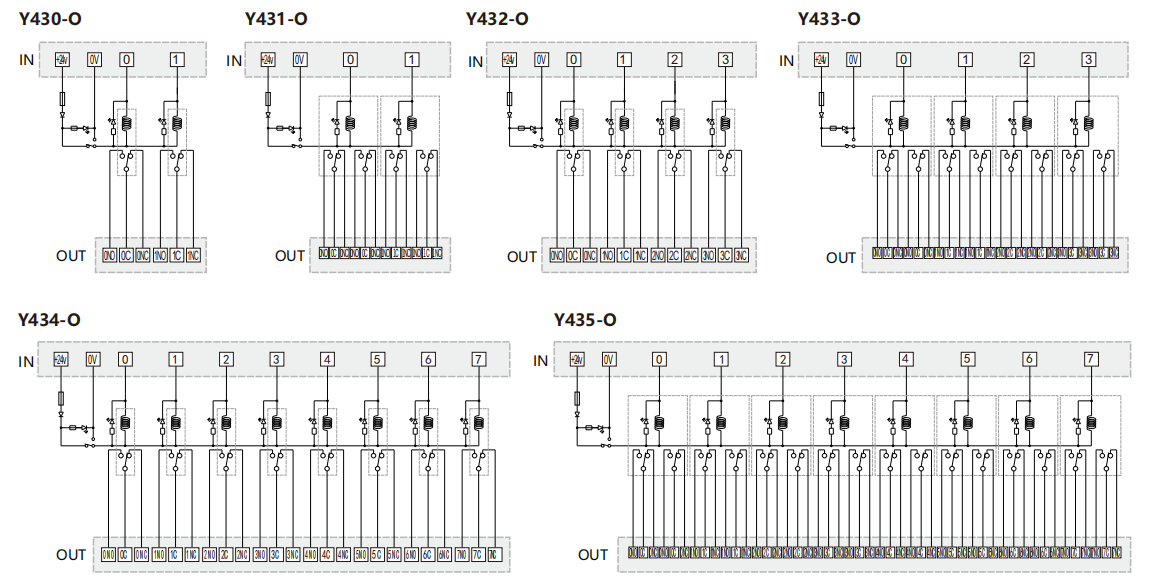

Dijagramma tal-Wiring

9f151bfe-b61d-4aef-b43f-91a4abc9c507

Referenza tal-għażla tat-tip

Mudell	Y430-0	Y431-0	Y432-0	Y433-0	Y434-0	Y435-0
Isem	tal-qawwa 2-bit 1C Modulu tar-Relay	tal-qawwa 2-bit 2C Modulu tar-Relay	tal-qawwa 4-bit 1C Modulu tar-Relay	4-bit 2C qawwa Relay modulu	tal-qawwa 8-bit 1C Modulu tar-Relay	8-bit 2C qawwa Relay modulu

Is-sinjal ta 'kontroll tal-modulu tar-relay jista' jiġi ssettjat bħala NPN u PNP, metodi speċifiċi jekk jogħġbok ikkonsulta l-bejgħ.

Speċifikazzjonijiet

Mudell			Y430-0 Y432-0 Y434-0	Y431-0 Y433-0 Y435-0
Input	Speċifikazzjonijiet tal-Kolja tar-Relay
	(V) Votage nominali tal-coil		DC 24V
	(MA) Kurrent operattiv nominali		25.7mA (DC24V)
	(Ω)Coi reżistenza		1080Ω(DC24V)
	(V)Volitaġġ tal-Pick-up		Aktar minn 80% (AC) u aktar minn 70% (DC) tal-vultaġġ nominali
	Vultaġġ ta' Waqgħa		Aktar minn 80% (AC) u aktar minn 70% (DC) tal-vultaġġ nominali
	Votage Max.alowable		140% tal-vultaġġ nominali
	(MW)Powe operattiva nominali		900MW (AC), 530MW (DC)
Output	Kuntatt
	ikkuntattja Speċifikazzjoni	Struttura ta 'kuntatt	1C	2C
		Kuntatt Materilal	Fidda-nikil	Au-flashed AgNi tip
		Kuntatt ir-reslstance	100mΩBy (permezz tal-metodu tal-waqgħa tal-vultaġġ DC 6V1A)	Taħt 50mΩ (bil-metodu tal-waqgħa tal-vultaġġ DC 6V 1A)
		Kapaċità ta 'kontroll ratata	NO kuntatt: 12A, NC kuntatt: 12A (AC250V), 6A (30V)	5A 250VAC、5A30V DC
		Kapaċità ta 'kontroll ratata	L-EBDA kuntatt: 6A, NC kuntatt: 6A (AC250V), 3A (30V)
		Kapaċità ta 'kontroll ratata	L-EBDA kuntatt: 3000V(AC),360W(DC); Kuntatt NC: 3000V (AC), 180W (DC)
		vultaġġ massimu permissibbli	AC250V, DC110V
		vultaġġ massimu permissibbli	DC100mA, DC5V
elettriċi Proprjetajiet	Ħin ta' azzjoni		15ms
	Teset ħin		10ms
Inħawi	Temperatura operattiva		-40 ℃ ~ 70 ℃
	Uża l-umdità		5%~85%
Ħajja	Mekkaniċi		30 miljun darba (frekwenza mixgħul u mitfi 180 darba kull minuta)
	Elettriku		Aktar minn 100,000 darba
