Модул за реле за напојување со широка основа од серијата SiRON Y430~Y435

Модул за реле за напојување со широка основа од серијата SiRON Y430~Y435

Карактеристики

Влезна излезна страна со коло за апсорпција на пренапони, што може ефективно да го продолжи животниот век на контактот на релето и може да ја забави моменталната ударна струја од страната на оптоварувањето.
NPN/PNP биполарниот влез кореспондира, а индикаторското светло исто така ќе го следи влезниот сигнал со различна и светла боја;
Зелено - NPN .Црвено-на PNP.
Заштита од погрешна линија на влезната страна.

Количина:
Достапност:





Прашај Додај во кошница PDF извоз

Модел:
Y430~Y435
Бренд:
SiRON
Код:
8536901100

Модул за реле од серијата Y430~Y435 Реле за напојување со широка основа NPN/PNP реле Влезен/излезен реле модул

Опис на производот

Соодветна жица

965d96ecce847a5167b5e547e960e6ab

Опсег на примена

Опрема за автоматизација, машини за обработка, опрема за заварување и други видови индустриски и земјоделски машини и опрема.

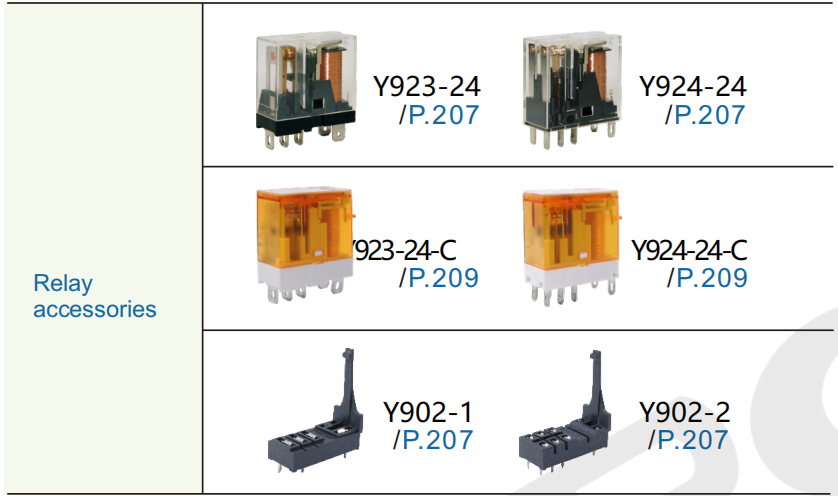

Сродни производи

6404df03ea6bd4be647fc90f99ef3a84

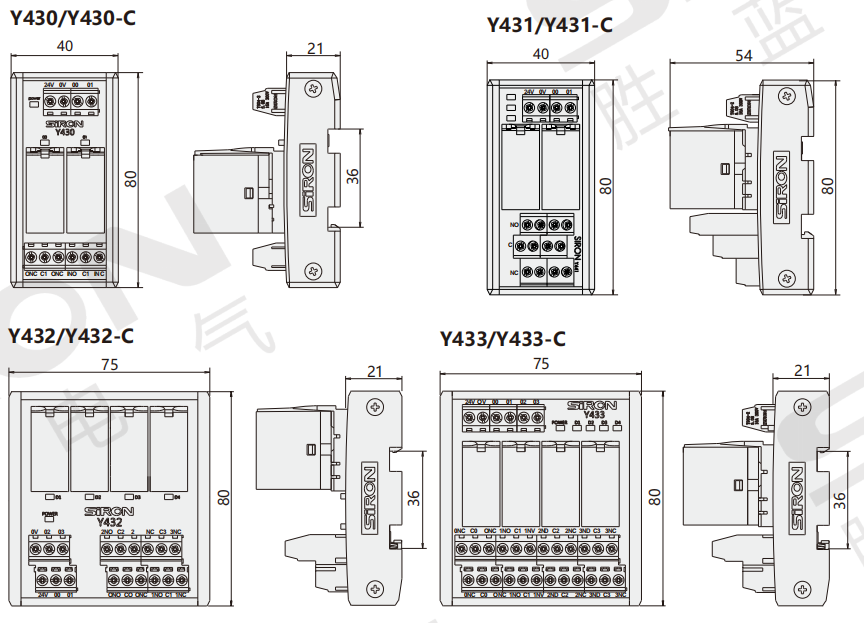

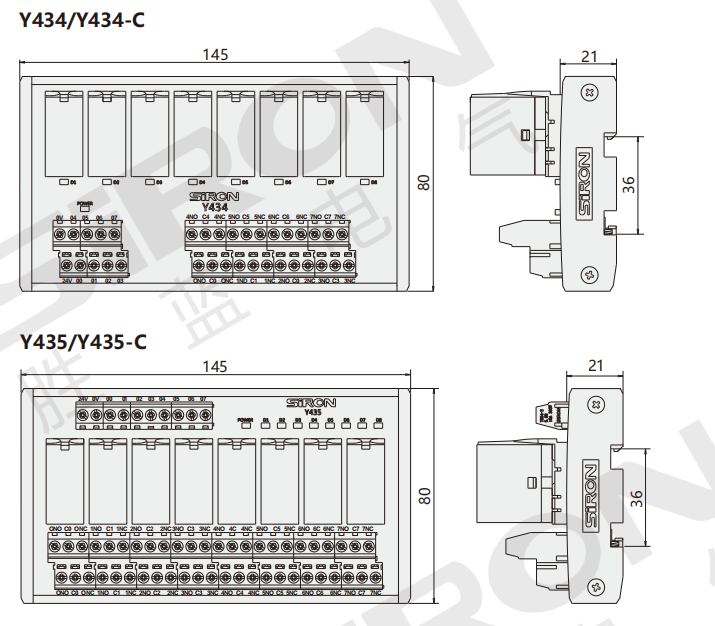

Димензии

62faaaaf004ca3e32eb963e665b1e58d

798d438dd961c022e0a47fffae5a0f15

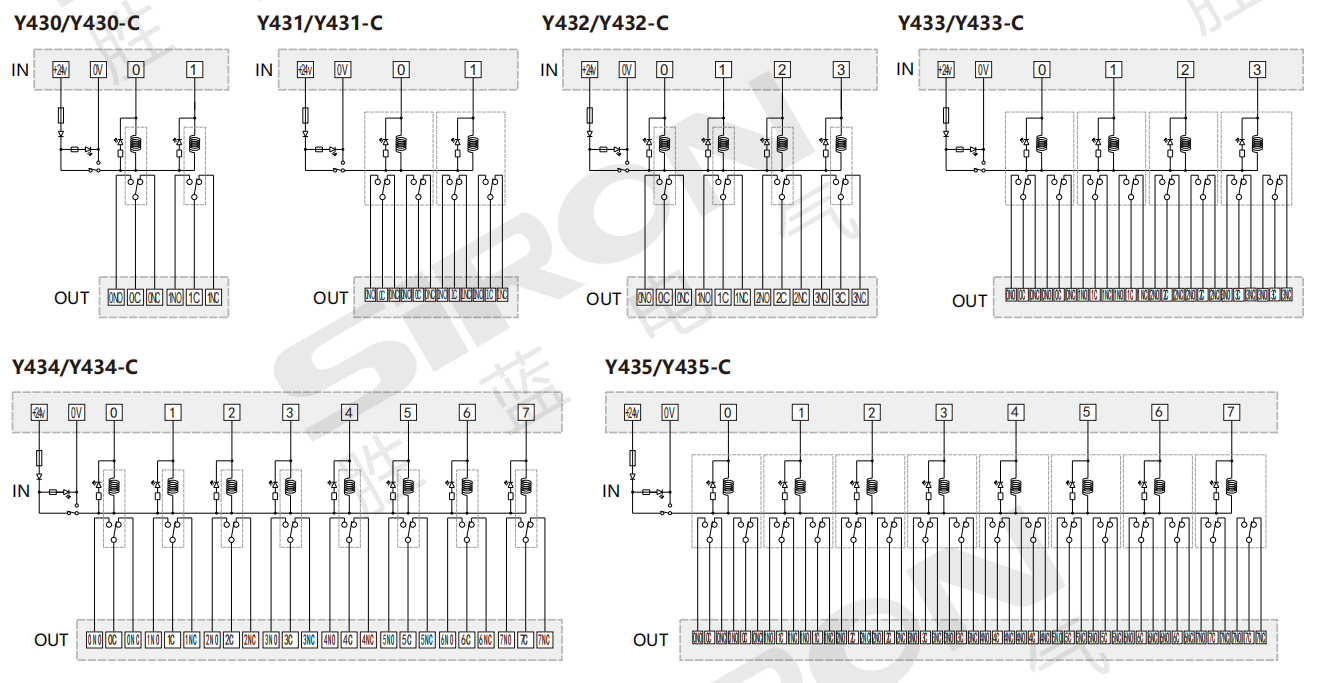

Дијаграм за поврзување

d742efd637c1f3f94c63f51594fd6132

Референца за избор на тип

Модел	Y430/Y430-C	Y431/Y431-C	Y432/Y432-C	Y433/Y433-C	Y434/Y434-C	Y435/Y435-C
Име	2-битен 1C модул за реле за напојување	2-битен 2C модул за реле за напојување	4-битен 1C модул за реле за напојување	4-битен 2C модул за реле за напојување	8-битен 1C модул за реле за напојување	8-битен 2C модул за реле за напојување

Забелешка: Додајте 'C' по моделот за економичен тип, како што е 'Y430-C'. За детали, ве молиме консултирајте се со релевантниот продажен персонал.

Контролниот сигнал на релејниот модул може да се постави како NPN и PNP, специфични методи ве молиме консултирајте се со продажбата.

Спецификации

Модел			Y430/Y430-C Y432/Y432-C Y434/Y434-C	Y431/Y431-C Y433/Y433-C Y435/Y435-C
Влез	Спецификации на калем за реле
	Номинален напон на серпентина		DC 24V
	Номинална работна струја		25,7 mA (DC24V)
	Отпорност на серпентина		1080Ω (DC24V)
	Pick-up Voitage		Повеќе од 80% (AC) и повеќе од 70% (DC) од номиналниот напон
	Напојување за напуштање		Под 30% од номиналниот напон (AC) и над 10% (DC)
	Макс.дозволен напон		140% од номиналниот напон
	Номинална работна моќност		900 MW (AC), 530 MW (DC)
Излез	Контакт
	контактирајте со Spedicahicn	Контактна структура	1C	2C
		Контациски материјал	Сребро-никел	Ау-блесна AgNi тип
		отпорност на контакт	Под 100 mΩ (со методот на DC 6V1A пад на напон)	Под 50 mΩ (со методот на DC 6V 1A пад на напон)
		Номинален контролен капацитет	Под 100mΩ (со методот на DC 6V1A пад на напон) 12A(AC250V),6A(30V)	5A 250V AC, 5A30V DC
		Номинален контролен капацитет	БЕЗ контакт: 6A, NC контакт: 6A(AC250V),3A(30V)
		Номинален контролен капацитет	БЕЗ контакт: 3000V(AC),360W(DC); NC контакт: 3000V(AC),180W(DC)
		максимално дозволен напон	AC250V, DC110V
		максимално дозволен напон	DC100mA, DC5V

Електрични својства	Време на акција	15 ms
Електрични својства	Тест време	10 ms
опкружувања	Работна температура	-40℃~70℃
опкружувања	Користете влажност	5% - 85%
Животот	Механички	30 милиони пати (фреквенција на вклучување-исклучување 180 пати во минута)
Животот	Електрични	Повеќе од 100.000 пати
