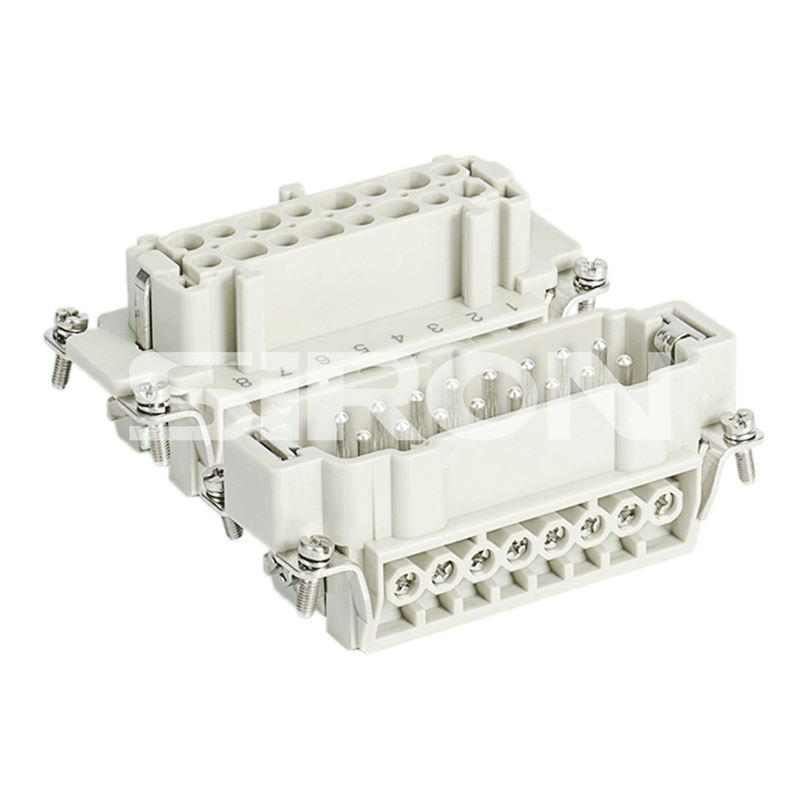

Collegamento a vite serie SiRON X903 di connettori HE

Caratteristiche

Materiale ignifugo, design con fibbia a T, più affidabile, non facile da cadere, utilizzo di aghi plug-in con protezione multipla, alte prestazioni, design del corpo con inserto a vite;
Progettato specificamente per il precablaggio di produzione modulare e per soddisfare i requisiti di condizioni ambientali difficili
Ridurre le operazioni di cablaggio in loco dopo che le apparecchiature o i veicoli hanno lasciato l'officina di produzione per migliorare l'efficienza produttiva e ridurre il rischio di qualità del cablaggio;

Quantità:
Disponibilità:





Informarsi Aggiungi al carrello Esportazione PDF

Descrizione del prodotto

A proposito di selezione

27bc4d09bf0adadfd312913f6a678ef3

Caratteristiche Tecniche

Inserti
Corrente nominale	16A
Tensione nominale	500 V
Tensione impulsiva nominale	6KV
Grado di inquinamento	3
Anche il grado di inquinamento 2	16A 400/690V 6KV2
Tensione nominale secondo UL	600 V
Resistenza di isolamento	≥1010Ω
Materiale	policarbonato
Temperature limite	-40℃.….+125℃
Infiammabilità secondo UL94	OV
Vita lavorativa meccanica	≥500

Contatti
Materiale	lega di alluminio
Trattamento superficiale	Placcatura in argento/placcatura in oro
Resistenza di contatto	≤1mΩ
Indicatore di scrittura	0,75-2,5 mm²
AWG	18-14
Coppia di serraggio/prova	0,5 Nm
Lunghezza di pescaggio	7,0 mm

Riferimento per la selezione del tipo

Modello	Perno (inserto maschio)	X903-6M	X903-10M	X903-16M	X903-24M	X903-32M	X903-48M
	Jack (inserto femmina)	X903-6F	X903-10F	X903-16F	X903-24F	X903-32F	X903-48F
Aspetto
Numero di core del connettore		6	10	16	24	32(2×16)
Corrente di lavoro		16A
Tensione di lavoro		500 V
Applicare il coperchio (coperchio superiore)		Serie X930 ▶P.031	Serie X931 ▶P.031	Serie X932 ▶P.031	Serie X933 ▶P.031	Serie X934 ▶P.031	Serie X935 ▶P.031
Applicare la base (coperchio inferiore)
