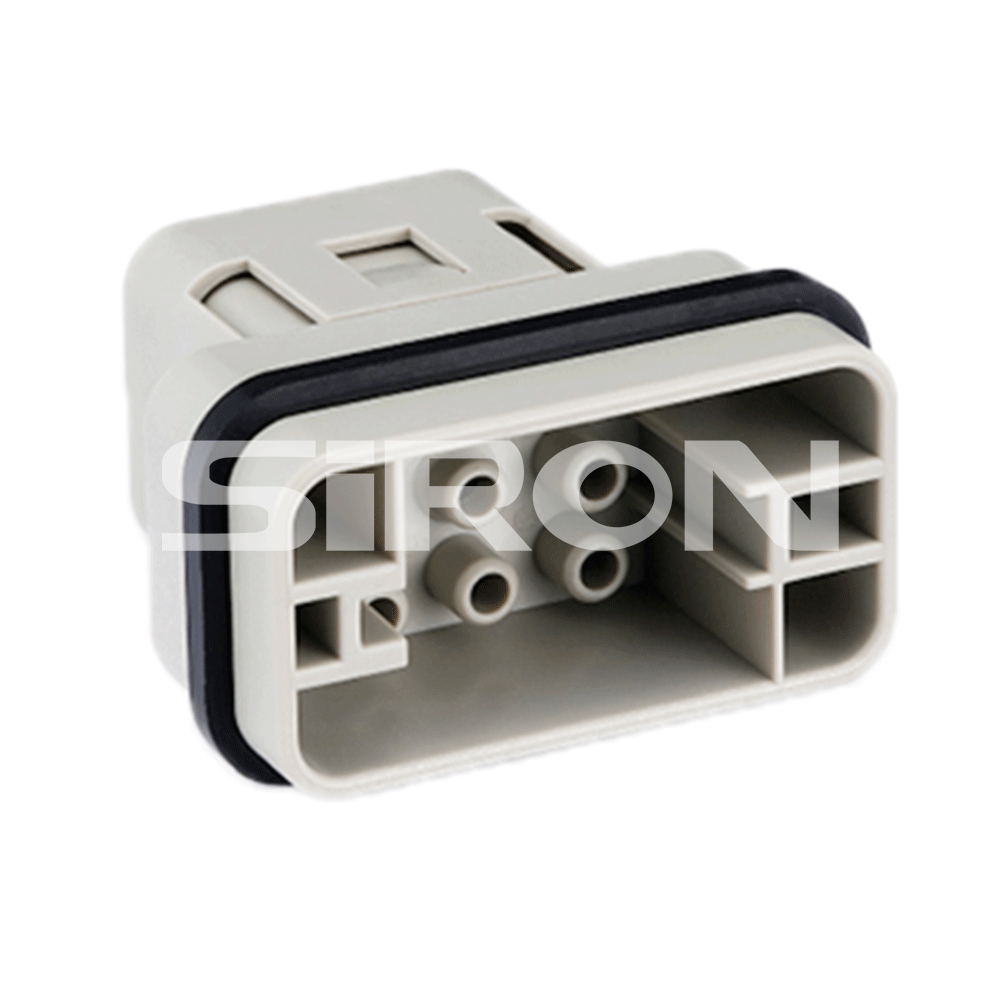

X907/X937
SiRON
8538900000
Tungkol sa pagpili
Crimp needle
| Crimp needle | Model(lalaki) | Modelo (babae) | Wire gauge | D | Haba ng stripping | |
|
X937-1M | X937-1F | 0.14-0.37mm² | AWG 26-22 | 0.9 | 8mm |
| X937-2M | X937-2F | 0.5mm² | AWG 20 | 1.1 | 8mm | |
| X937-3M | X937-3F | 0.75mm² | AWG 18 | 1.3 | 8mm | |
| X937-4M | X937-4F | 1.0mm² | AWG 18 | 1.45 | 8mm | |
| X937-5M | X937-5F | 1.5mm² | AWG 16 | 1.75 | 8mm | |
| X937-6M | X937-6F | 2.5mm² | AWG 14 | 2.25 | 6mm | |
10 pcs/pack
Tandaan: Ang cold-pressing needle ay kailangang i-order nang hiwalay. Para sa mga modelong may pilak, idagdag ang 'S'; para sa mga gold-plated na modelo, idagdag ang 'G'.
Crimp needle
| Crimp needle | Model(lalaki) | Modelo (babae) | Wire gauge | Haba ng stripping | |
 |
X938-1M | X938-1F | 0.14-0.37mm² | AWG 26-22 | 7.5mm |
| X938-2M | X938-2F | 0.5mm² | AWG 20 | 7.5mm | |
| X938-3M | X938-3F | 0.75mm² | AWG 18 | 7.5mm | |
| X938-4M | X938-4F | 1.0mm² | AWG 18 | 7.5mm | |
| X938-5M | X938-5F | 1.5mm² | AWG 16 | 7.5mm | |
| X938-6M | X938-6F | 2.5mm² | AWG 14 | 7.5mm | |
| X938-7M | X938-7F | 3mm² | AWG 12 | 7.5mm | |
| X938-8M | X938-8F | 4mm² | AWG 12 | 7.5mm | |
10 pcs/pack
Tandaan: Ang cold-pressing needle ay kailangang i-order nang hiwalay. Idagdag ang '2' pagkatapos ng pilak na modelo
Para sa mga S 'gold-plated na modelo, idagdag ang' G 'pagkatapos ng mga ito. Kapag ang wire gauge ay mas mababa sa 0.75mm, inirerekumenda na gumamit ng isang pantulong na tool sa pag-load ng karayom
Uri ng sanggunian sa pagpili
Modelo |
Pin(Male insert) | X907-5M | X907-7M | X907-12M |
| Jack(Babaeng insert) | X907-5F | X907-7F | X907-12F | |
| Hitsura |  |
|||
| Numero ng core ng connector | 5 | 7 | 12 | |
| Kasalukuyang gumagana | 16A | 10A | ||
| Paggawa ng woltage | 230V/400V | 400V | ||
| Contacis | Paglaban sa pakikipag-ugnay | ≤1mΩ | ≤3mΩ | |
| Wregauge | 0.14-4.0mm²(AWG26-12) | 0.14-2.5mm²(AWG26-14) | ||
| Wre gauge | 2.5mm²(AWG14) | 2.5mm²(AWG14) | 0.5-2.5mm²(AWG20-14) | |
| Form ng koneksyon | Cold pressure crimping | |||
| Ilapat ang takip (Itaas na takip) | X 9 2 0 serye ▶P.028 |
|||
| Ilapat ang base (ibabang takip) | ||||
| Na-rate na Boltahe ng salpok | 4KV | 6KV | ||
| Degree ng polusyon | 3, Kapag ang antas ng polusyon =2(10A 230/400V 4KV 2) | |||
| Paglaban sa pagkakabukod | ≥10⊃1;°Ω | |||
| Fammability ac.to(UL94) | Vo | |||
| Nililimitahan ang mga temperatura | -40℃~+125℃ | |||
| Buhay sa paggawa ng mekanikal | ≥500 | |||
| Nagtatrabaho sa wltage acc.to UL/CSA | 600V | |||
