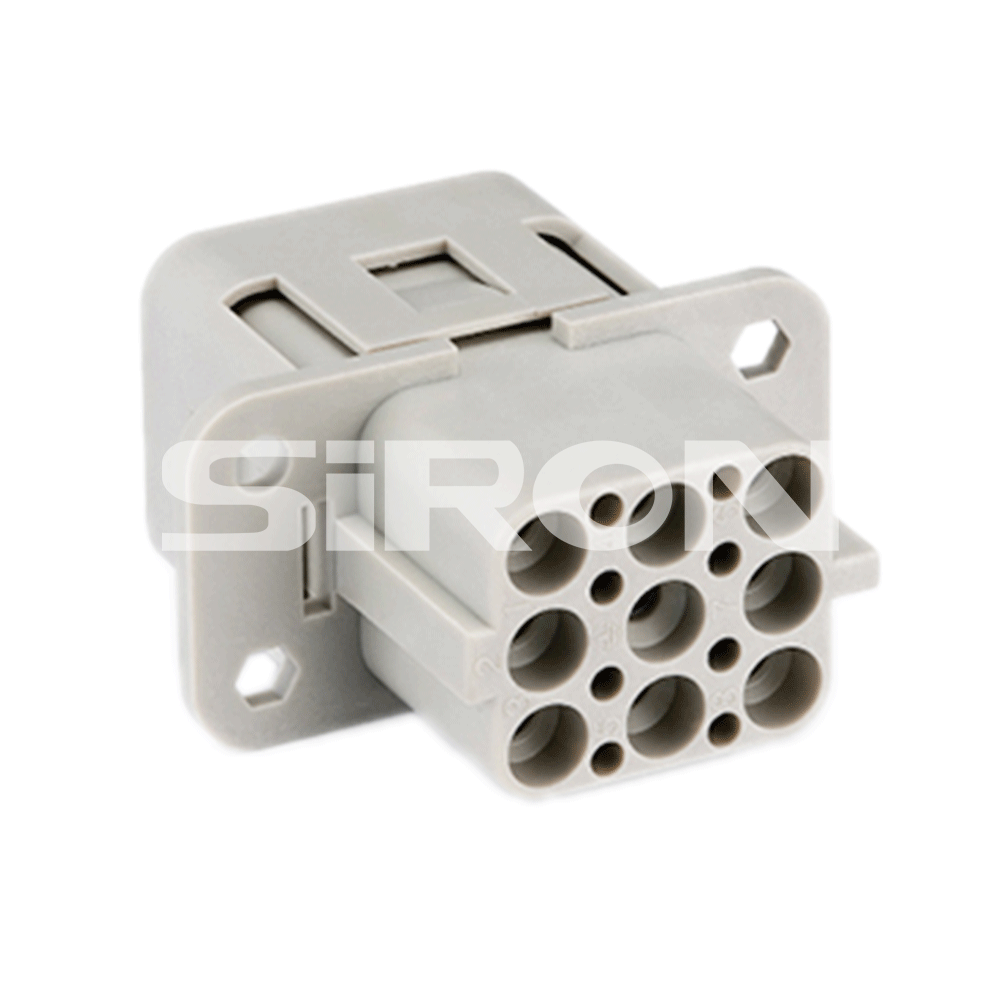

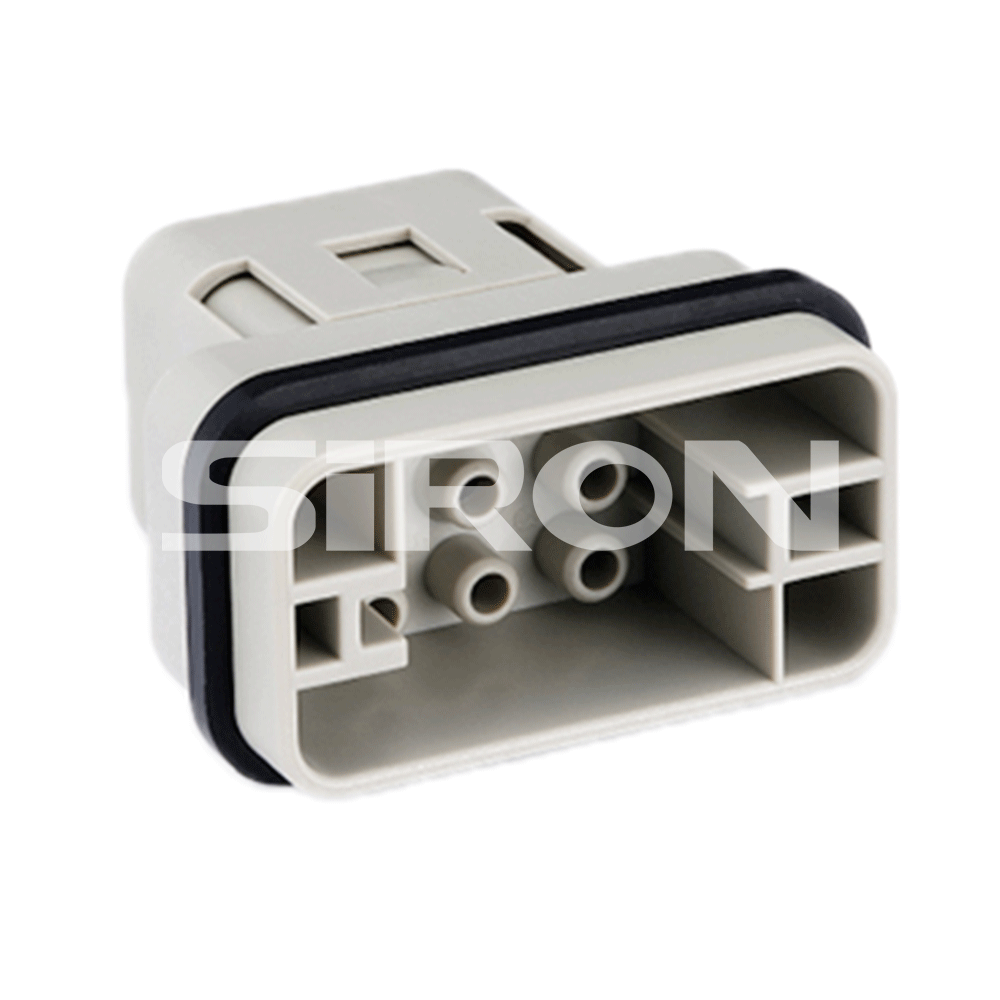

X907/X937
SiRON
8538900000
Относно селекцията
Кримпваща игла
| Кримпваща игла | Модел (мъжки) | Модел (жена) | Габарит на проводника | г | Дължина на оголване | |
|
X937-1M | X937-1F | 0,14-0,37 mm² | AWG 26-22 | 0.9 | 8 мм |
| X937-2M | X937-2F | 0,5 mm² | AWG 20 | 1.1 | 8 мм | |
| X937-3M | X937-3F | 0,75 mm² | AWG 18 | 1.3 | 8 мм | |
| X937-4M | X937-4F | 1,0 mm² | AWG 18 | 1.45 | 8 мм | |
| X937-5M | X937-5F | 1,5 mm² | AWG 16 | 1.75 | 8 мм | |
| X937-6M | X937-6F | 2,5 mm² | AWG 14 | 2.25 | 6 мм | |
10 бр./опаковка
Забележка: Иглата за студено пресоване трябва да се поръча отделно. За модели със сребърно покритие добавете „S“; за позлатените модели добавете 'G'.
Кримпваща игла
| Кримпваща игла | Модел (мъжки) | Модел (жена) | Габарит на проводника | Дължина на оголване | |
 |
X938-1M | X938-1F | 0,14-0,37 mm² | AWG 26-22 | 7,5 мм |
| X938-2M | X938-2F | 0,5 mm² | AWG 20 | 7,5 мм | |
| X938-3M | X938-3F | 0,75 mm² | AWG 18 | 7,5 мм | |
| X938-4M | X938-4F | 1,0 mm² | AWG 18 | 7,5 мм | |
| X938-5M | X938-5F | 1,5 mm² | AWG 16 | 7,5 мм | |
| X938-6M | X938-6F | 2,5 mm² | AWG 14 | 7,5 мм | |
| X938-7M | X938-7F | 3mm² | AWG 12 | 7,5 мм | |
| X938-8M | X938-8F | 4mm² | AWG 12 | 7,5 мм | |
10 бр./опаковка
Забележка: Иглата за студено пресоване трябва да се поръча отделно. Добавете „2“ след модела със сребърно покритие
За S 'позлатени модели, добавете 'G' след тях. Когато дебелината на телта е по-малка от 0,75 мм, се препоръчва да използвате допълнителен инструмент за зареждане на игла
Справка за избор на тип
Модел |
Щифт (мъжка вложка) | X907-5M | X907-7M | X907-12M |
| Джак (женска вложка) | X907-5F | X907-7F | X907-12F | |
| Външен вид |  |
|||
| Номер на ядрото на конектора | 5 | 7 | 12 | |
| Работен ток | 16А | 10А | ||
| Работно напрежение | 230V/400V | 400V | ||
| Контацис | Контактно съпротивление | ≤1mΩ | ≤3mΩ | |
| Wregauge | 0,14-4,0 mm² (AWG26-12) | 0,14-2,5 mm² (AWG26-14) | ||
| Wre габарит | 2,5 mm² (AWG14) | 2,5 mm² (AWG14) | 0,5-2,5 mm² (AWG20-14) | |
| Форма за връзка | Кримпване при студено налягане | |||
| Нанесете капак (горен капак) | Серия X 9 2 0 ▶P.028 |
|||
| Нанесете основата (долно покритие) | ||||
| Номинално импулсно напрежение | 4KV | 6KV | ||
| Степен на замърсяване | 3, когато нивото на замърсяване = 2 (10A 230/400V 4KV 2) | |||
| Изолационно съпротивление | ≥10⊃1;°Ω | |||
| Запалимост ac.to (UL94) | Vo | |||
| Ограничаване на температурите | -40℃~+125℃ | |||
| Механичен експлоатационен живот | ≥500 | |||
| Работна мощност според UL/CSA | 600V | |||
