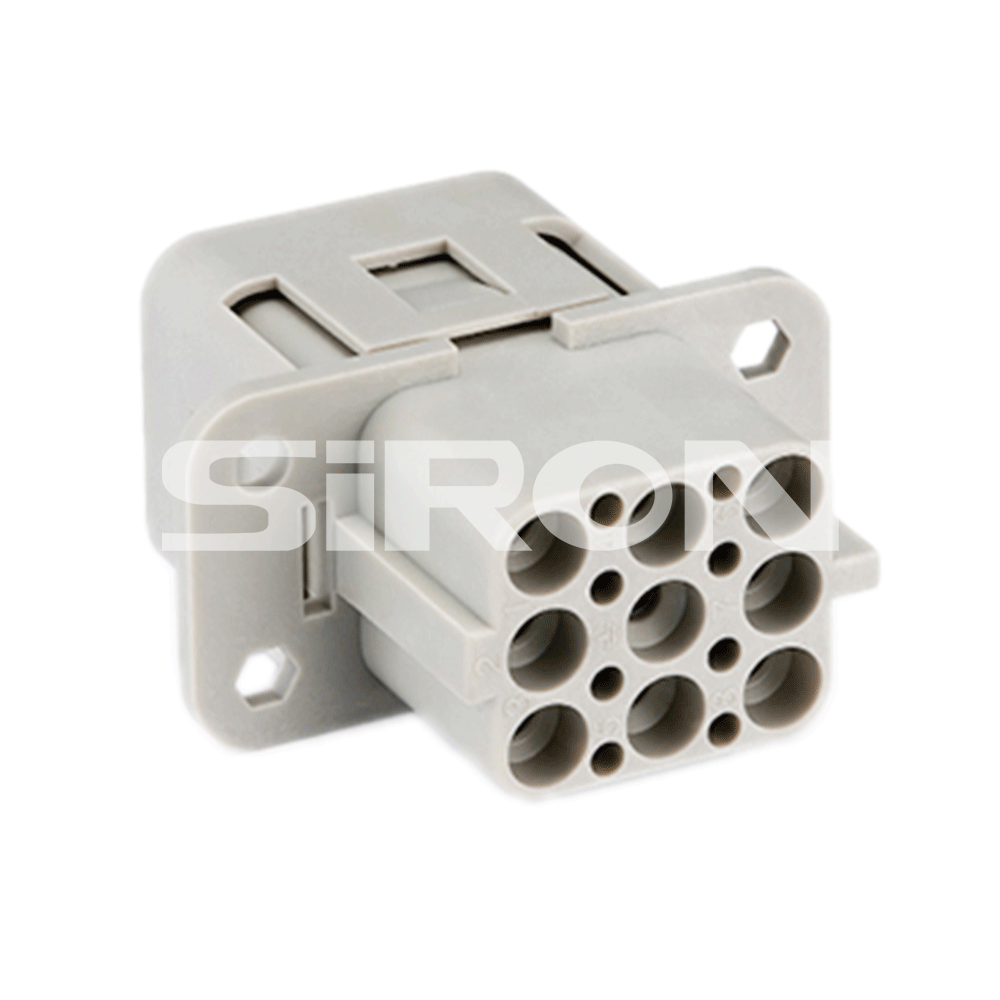

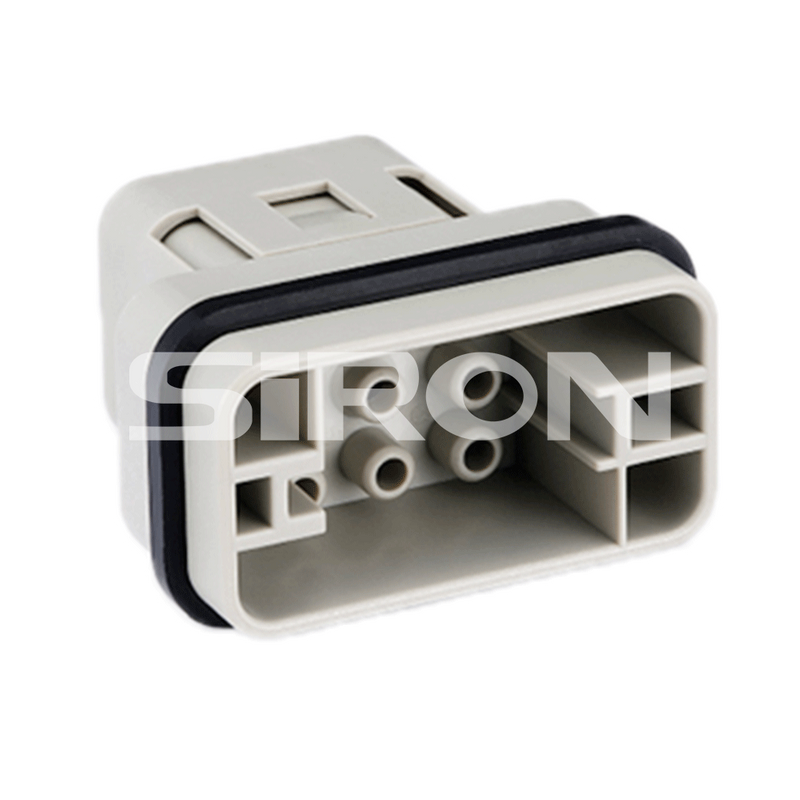

X907/X937
SiRON
8538900000
O výbere
Krimpovacia ihla
| Krimpovacia ihla | Model (muž) | Modelka (žena) | Meradlo drôtu | D | Dĺžka odizolovania | |
|
X937-1M | X937-1F | 0,14-0,37 mm² | AWG 26-22 | 0.9 | 8 mm |
| X937-2M | X937-2F | 0,5 mm² | AWG 20 | 1.1 | 8 mm | |
| X937-3M | X937-3F | 0,75 mm² | AWG 18 | 1.3 | 8 mm | |
| X937-4M | X937-4F | 1,0 mm² | AWG 18 | 1.45 | 8 mm | |
| X937-5M | X937-5F | 1,5 mm² | AWG 16 | 1.75 | 8 mm | |
| X937-6M | X937-6F | 2,5 mm² | AWG 14 | 2.25 | 6 mm | |
10ks/bal
Poznámka: Ihlu na lisovanie za studena je potrebné objednať samostatne. Pre postriebrené modely pridajte „S“; pre pozlátené modely pridajte „G“.
Krimpovacia ihla
| Krimpovacia ihla | Model (muž) | Modelka (žena) | Meradlo drôtu | Dĺžka odizolovania | |
 |
X938-1M | X938-1F | 0,14-0,37 mm² | AWG 26-22 | 7,5 mm |
| X938-2M | X938-2F | 0,5 mm² | AWG 20 | 7,5 mm | |
| X938-3M | X938-3F | 0,75 mm² | AWG 18 | 7,5 mm | |
| X938-4M | X938-4F | 1,0 mm² | AWG 18 | 7,5 mm | |
| X938-5M | X938-5F | 1,5 mm² | AWG 16 | 7,5 mm | |
| X938-6M | X938-6F | 2,5 mm² | AWG 14 | 7,5 mm | |
| X938-7M | X938-7F | 3 mm² | AWG 12 | 7,5 mm | |
| X938-8M | X938-8F | 4 mm² | AWG 12 | 7,5 mm | |
10ks/bal
Poznámka: Ihlu na lisovanie za studena je potrebné objednať samostatne. Pridajte „2“ za postriebrený model
Pre S 'pozlátené modely, pridajte 'G' za ne. Ak je prierez drôtu menší ako 0,75 mm, odporúča sa použiť pomocný nástroj na vkladanie ihly
Odkaz na výber typu
Model |
Špendlík (samčia vložka) | X907-5M | X907-7M | X907-12M |
| Jack (samičia vložka) | X907-5F | X907-7F | X907-12F | |
| Vzhľad |  |
|||
| Číslo jadra konektora | 5 | 7 | 12 | |
| Pracovný prúd | 16A | 10A | ||
| Pracovné napätie | 230V/400V | 400 V | ||
| Contacis | Kontaktný odpor | ≤ 1 mΩ | ≤ 3 mΩ | |
| Wregauge | 0,14-4,0 mm² (AWG26-12) | 0,14-2,5 mm² (AWG26-14) | ||
| Wre meradlo | 2,5 mm² (AWG14) | 2,5 mm² (AWG14) | 0,5-2,5mm² (AWG20-14) | |
| Formulár pripojenia | Krimpovanie tlakom za studena | |||
| Nasaďte veko (horný kryt) | Séria X 9 2 0 ▶S.028 |
|||
| Naneste základňu (spodný kryt) | ||||
| Menovité impulzné napätie | 4KV | 6KV | ||
| Stupeň znečistenia | 3, Keď je úroveň znečistenia = 2 (10A 230/400V 4KV 2) | |||
| Izolačný odpor | ≥10⊃1;°Ω | |||
| Známosť podľa (UL94) | Vo | |||
| Obmedzujúce teploty | -40 ℃ ~ + 125 ℃ | |||
| Mechanická životnosť | ≥500 | |||
| Pracovná hmotnosť podľa UL/CSA | 600 V | |||
