موصلات المقر الرئيسي للاتصال بالضغط البارد من سلسلة SiRON X907/X937

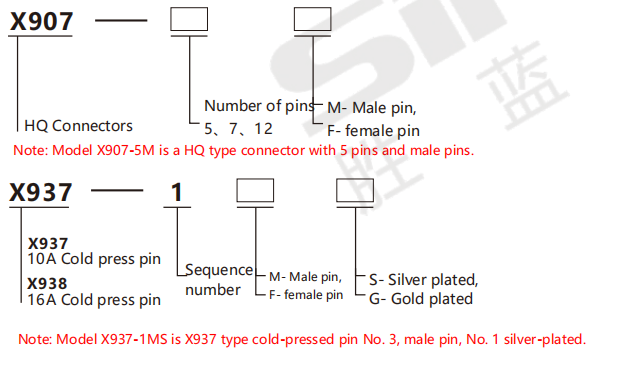

حول الاختيار

إبرة تجعيد

إبرة تجعيد	الموديل (ذكر)	الموديل (أنثى)	مقياس الأسلاك		د	طول التجريد
	X937-1M	X937-1F	0.14-0.37 مللي متر ⊃2 ؛	الفريق العامل المخصص 26-22	0.9	8 ملم
	X937-2M	X937-2F	0.5 مم⊃2؛	الفريق العامل المخصص 20	1.1	8 ملم
	X937-3M	X937-3F	0.75 مم⊃2؛	الفريق العامل المخصص 18	1.3	8 ملم
	X937-4M	X937-4F	1.0 ملم ⊃2؛	الفريق العامل المخصص 18	1.45	8 ملم
	X937-5M	X937-5F	1.5 ملم ⊃2؛	الفريق العامل المخصص 16	1.75	8 ملم
	X937-6M	X937-6F	2.5 ملم ⊃2؛	الفريق العامل المخصص 14	2.25	6 ملم

10 قطعة/الحزمة

ملحوظة: يجب طلب إبرة الضغط البارد بشكل منفصل. بالنسبة للنماذج المطلية بالفضة، أضف 'S'؛ بالنسبة للنماذج المطلية بالذهب، أضف 'G'.

إبرة تجعيد

إبرة تجعيد	الموديل (ذكر)	الموديل (أنثى)	مقياس الأسلاك		طول التجريد
	X938-1M	X938-1F	0.14-0.37 مللي متر ⊃2 ؛	الفريق العامل المخصص 26-22	7.5 ملم
	X938-2M	X938-2F	0.5 مم⊃2؛	الفريق العامل المخصص 20	7.5 ملم
	X938-3M	X938-3F	0.75 مم⊃2؛	الفريق العامل المخصص 18	7.5 ملم
	X938-4M	X938-4F	1.0 ملم ⊃2؛	الفريق العامل المخصص 18	7.5 ملم
	X938-5M	X938-5F	1.5 ملم ⊃2؛	الفريق العامل المخصص 16	7.5 ملم
	X938-6M	X938-6F	2.5 ملم ⊃2؛	الفريق العامل المخصص 14	7.5 ملم
	X938-7M	X938-7F	3 مللي متر⊃2;	الفريق العامل المخصص 12	7.5 ملم
	X938-8M	X938-8F	4 مللي متر⊃2;	الفريق العامل المخصص 12	7.5 ملم

10 قطعة/الحزمة

ملحوظة: يجب طلب إبرة الضغط البارد بشكل منفصل. أضف '2' بعد النموذج المطلي بالفضة

بالنسبة للموديلات المطلية بالذهب S، أضف حرف G بعدها. عندما يكون مقياس السلك أقل من 0.75 مم، فمن المستحسن استخدام أداة تحميل إبرة مساعدة

اكتب مرجع التحديد

نموذج	دبوس (إدراج ذكر)	X907-5M	X907-7M	X907-12M
	جاك (إدراج أنثى)	X907-5F	X907-7F	X907-12F
مظهر
الرقم الأساسي للموصل		5	7	12
العمل الحالي		16 أ	10 أ
جهد العمل		230 فولت/400 فولت	400 فولت
كونتاسيس	مقاومة الاتصال	≥1mΩ	≥3mΩ
	حطام	0.14-4.0 مم ⊃2؛(AWG26-12)	0.14-2.5 ملم ⊃2؛(AWG26-14)
	مقياس WRE	2.5 ملم⊃2؛(AWG14)	2.5 ملم⊃2؛(AWG14)	0.5-2.5 مم ⊃2؛(AWG20-14)
	نموذج الاتصال	العقص الضغط البارد
تطبيق الغطاء (الغطاء العلوي)		سلسلة X 9 2 0                   ◀ ص.028
تطبيق القاعدة (الغطاء السفلي)
تصنيف الجهد النبضي		4 كيلو فولت	6 كيلو فولت
درجة التلوث		3، عندما يكون مستوى التلوث = 2 (10A 230/400V 4KV 2)
مقاومة العزل		≥10⊃1;°Ω
القابلية للاشتعال ac.to(UL94)		صوت
الحد من درجات الحرارة		-40 درجة مئوية ~ +125 درجة مئوية
الحياة العملية الميكانيكية		≥500
صلاحية العمل وفقًا لـ UL/CSA		600 فولت
