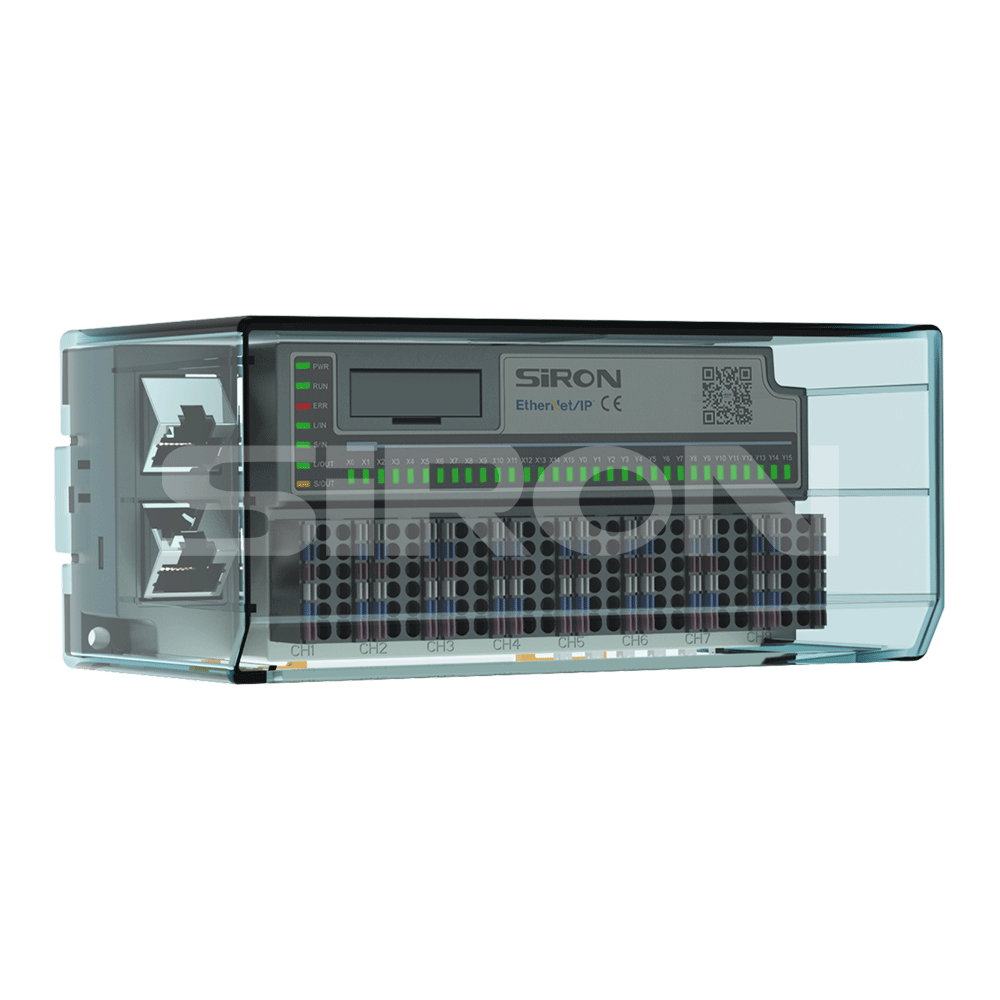

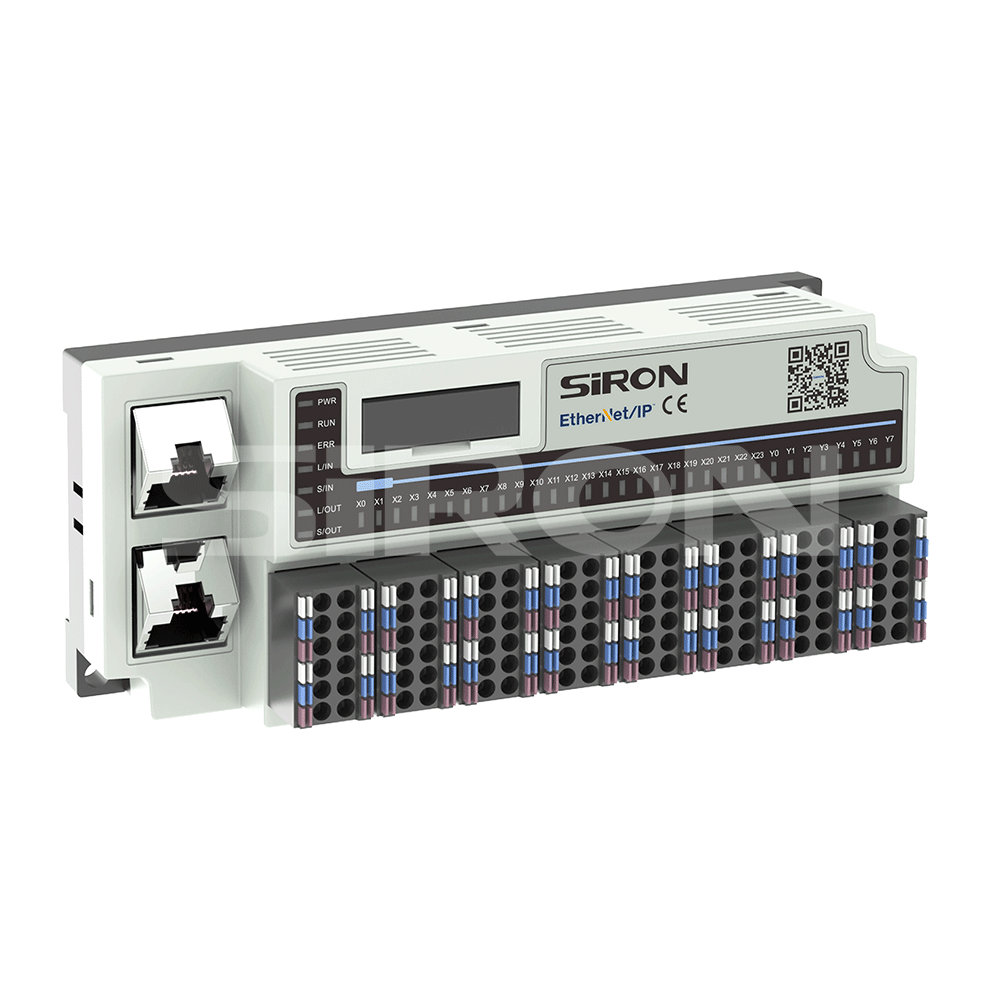

T320-5
ไซรอน
8517799000
เกี่ยวกับการเลือก
ตัวอย่างการเลือก: T320-5-1-D1 แสดงถึงโมดูล IO แนวนอนที่ผสานรวม T320 โดยมีโปรโตคอลเป็น EtherNet/IP และรูปแบบพอร์ตเครือข่ายเป็นพอร์ตอีเทอร์เน็ต คุณลักษณะอินพุต/เอาต์พุตดิจิทัลคือ: อินพุตดิจิทัล 16 ช่อง และเอาต์พุตดิจิทัล 16 ช่อง (NPN)
หมายเหตุ * : รูปแบบพอร์ตเครือข่ายของพอร์ตพรีคาสต์ยังอยู่ระหว่างการพัฒนาและยังไม่ได้เปิดตัวสู่ตลาด
ลักษณะอินพุต/เอาต์พุต (ดิจิทัล)
| รหัส | ป้อนข้อมูล | เอาท์พุต |
| 1 | อินพุตดิจิตอล 16 ช่อง | เอาต์พุตดิจิตอล 16 ช่อง (NPN) |
| 2* | อินพุตดิจิตอล 32 ช่อง | เอาต์พุตดิจิตอล 0 ช่อง |
| 3* | อินพุตดิจิตอล 0 ช่อง | เอาต์พุตดิจิตอล 32 ช่อง (NPN) |
| 4* | อินพุตดิจิตอล 8 ช่อง | เอาต์พุตดิจิตอล 8 ช่อง (NPN) |
| 5* | อินพุตดิจิตอล 16 ช่อง | เอาต์พุตดิจิตอล 0 ช่อง |
| 6* | อินพุตดิจิตอล 0 ช่อง | เอาต์พุตดิจิตอล 16 ช่อง (NPN) |
| 7* | อินพุตดิจิตอล 8 ช่อง | เอาต์พุตดิจิตอล 0 ช่อง |
ข้อมูลจำเพาะ
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 24V DC (12 ~ 30V) |
| การบริโภคในปัจจุบัน | 60mA |
| ขนาด | 127×74.6×40.5มม |
| เกรดการป้องกัน | IP30/IP54 (พร้อมฝาครอบป้องกัน) |
| อุณหภูมิในการทำงาน | -20~60℃ |
| อุณหภูมิในการจัดเก็บ | -20~75℃ |
| ความชื้นสัมพัทธ์ | 95% ไม่มีการแข็งตัว |
| น้ำหนัก | 130ก |
พารามิเตอร์ช่องอินพุต
| พารามิเตอร์อินเทอร์เฟซ | อินพุตดิจิตอล | |
| ประเภทสัญญาณ | เอ็นพีเอ็น | พีเอ็นพี |
| ระดับที่ได้รับการจัดอันดับ | โอวี ดี.ซี | 24V DC |
| '1'ระดับสัญญาณ | 0~5VDC |
15~30VDC |
| '0'ระดับสัญญาณ | 15~30VDC | 0~5VDC |
| กระแสช่องเดียว | 5mA(สูงสุด) | 5mA(สูงสุด) |
| การป้องกันพอร์ต | การป้องกันผลกระทบจากแรงดันไฟฟ้าเกิน | การป้องกันผลกระทบจากแรงดันไฟฟ้าเกิน |
| การแยกไฟฟ้า | การแยกออปโตคัปเปลอร์ | การแยกออปโตคัปเปลอร์ |
| แรงดันไฟฟ้าแยก | ไฟฟ้ากระแสสลับ 500V | ไฟฟ้ากระแสสลับ 500V |
| สัญญาณบ่งชี้ | ไฟ LED สีเขียว | ไฟ LED สีเขียว |
ป้อนแผนภาพบล็อกไฟฟ้าภายในของโมดูล
พารามิเตอร์ช่องสัญญาณเอาท์พุต
| พารามิเตอร์อินเทอร์เฟซ | เอาท์พุททรานซิสเตอร์ |
| ประเภทสัญญาณ | เอ็นพีเอ็น |
| ระดับสัญญาณที่มีประสิทธิภาพ | <1.5V |
| ช่องทางเดียว | 0.7A(สูงสุด) |
| การป้องกัน rrentPort | แรงดันไฟฟ้าเกิน |
| การแยกไฟฟ้า | การแยกออปโตคัปเปลอร์ |
| แรงดันไฟฟ้าแยก | ไฟฟ้ากระแสสลับ 500V |
| สัญญาณบ่งชี้ | ไฟ LED สีเขียว |
| กระแสโหลดทั้งหมด | 9A(สูงสุด) |
เอาท์พุตแผนภาพบล็อกไฟฟ้าภายในของโมดูล
อินเตอร์เฟซบัสสื่อสาร
| อินเทอร์เฟซ EtherNet/PEthernet | อินเทอร์เฟซ | สัญญาณ | คำจำกัดความของสัญญาณ | |
 |
1 | เท็กซัส+ | จุดสิ้นสุดของการส่งข้อมูลเชิงบวก | |
| 2 | เท็กซัส- | จุดสิ้นสุดเชิงลบของการส่งข้อมูล | ||
| 3 | อาร์เอ็กซ์+ | จุดสิ้นสุดของการส่งข้อมูลเชิงบวก | ||
| 4 | / | / | ||
| 5 | / | / | ||
| 6 | รับ- | จุดสิ้นสุดเชิงลบของการส่งข้อมูล | ||
| 7 | / | / | ||
| 8 | / | / | ||
ขนาด
แผนภาพการเดินสายไฟ
