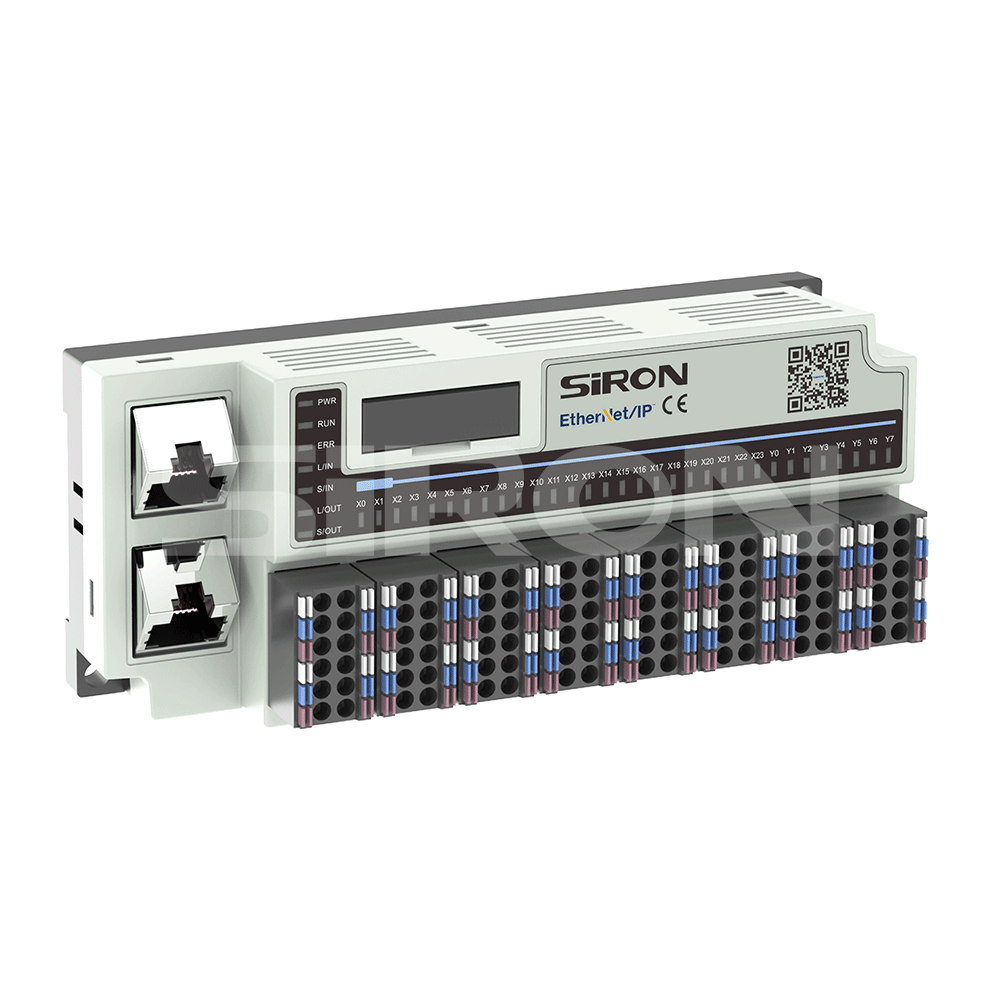

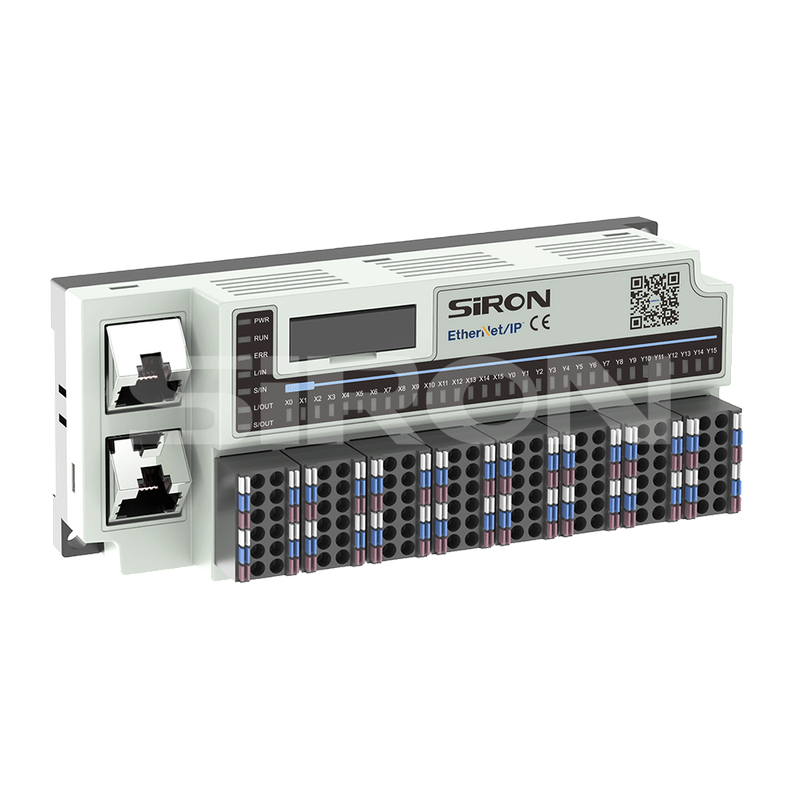

T320-5
SiRON
8517799000
O výběru

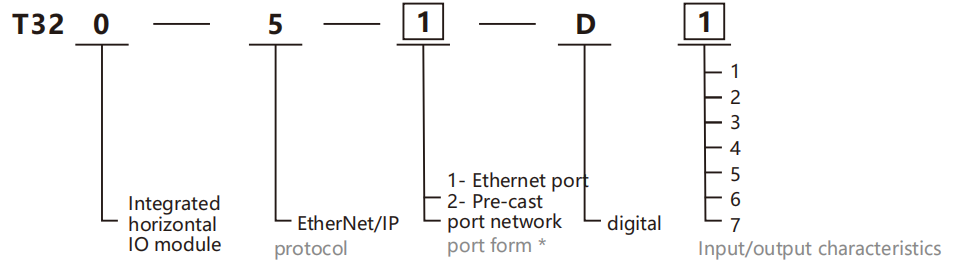

Příklad výběru: T320-5-1-D1 představuje integrovaný horizontální IO modul T320 s protokolem EtherNet/IP a formou síťového portu je port Ethernet. Charakteristiky digitálního vstupu/výstupu jsou: 16kanálový digitální vstup a 16kanálový digitální výstup (NPN).
Poznámka * : Forma síťového portu předcastového portu je stále ve vývoji a ještě nebyla uvedena na trh.
Vstupní/výstupní charakteristiky (digitální)
| Kód | Vstup | Výstup |
| 1 | 16 kanálů digitálního vstupu | 16kanálový digitální výstup (NPN) |
| 2* | 32 kanálů digitálního vstupu | Digitální výstup 0 kanálů |
| 3* | Digitální vstup 0 kanálů | 32 kanálů digitální výstup (NPN) |
| 4* | 8kanálový digitální vstup | 8kanálový digitální výstup (NPN) |
| 5* | 16 kanálů digitálního vstupu | Digitální výstup 0 kanálů |
| 6* | Digitální vstup 0 kanálů | 16kanálový digitální výstup (NPN) |
| 7* | 8kanálový digitální vstup | Digitální výstup 0 kanálů |
Specifikace

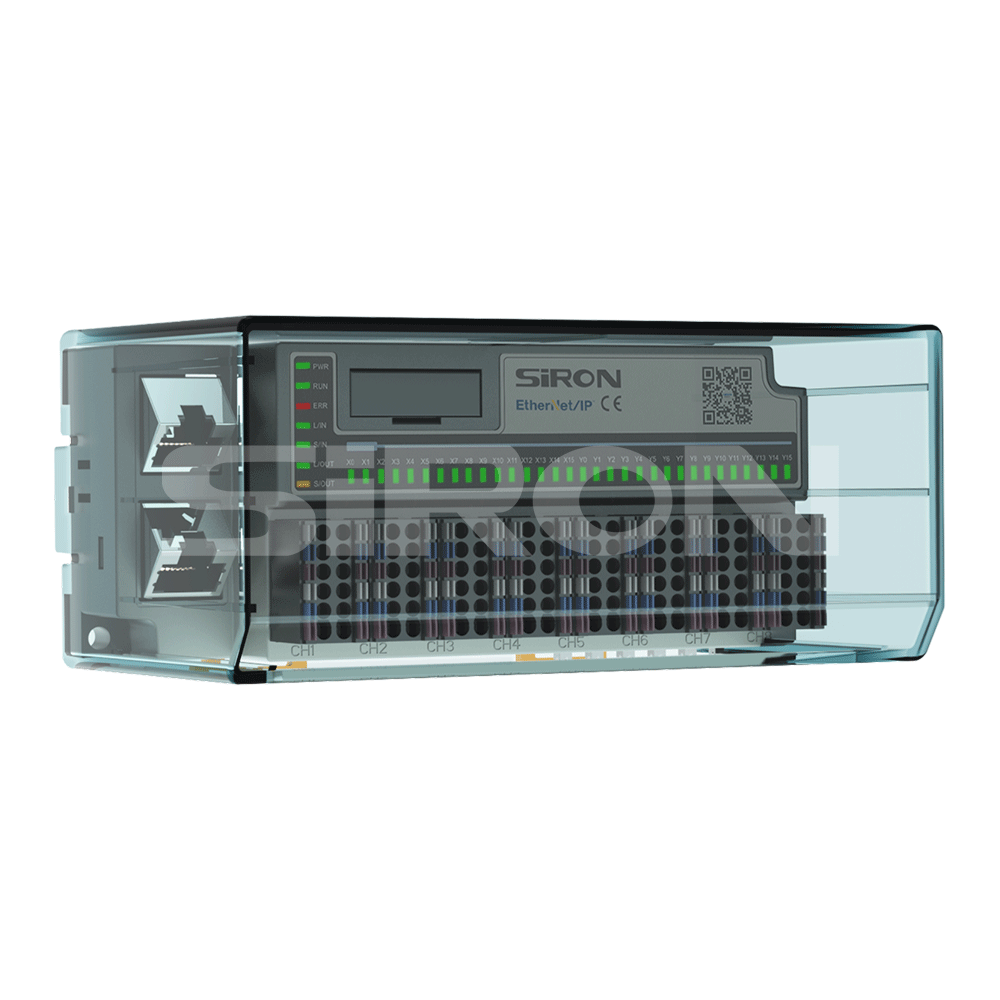

| Jmenovité napětí | 24V DC (12-30V) |
| Aktuální spotřeba | 60 mA |
| Velikost | 127×74,6×40,5 mm |
| Stupeň ochrany | IP30/IP54 (s ochranným krytem) |
| Pracovní teplota | -20-60 ℃ |
| Skladovací teplota | -20-75 ℃ |
| Relativní vlhkost | 95%, žádná koagulace |
| Hmotnost | 130 g |
Parametry vstupního kanálu
| Parametry rozhraní | Digitální vstup | |
| Typ signálu | NPN | PNP |
| Hodnocená úroveň | OV DC | 24V DC |
| '1'úroveň signálu | 0~5VDC |
15~30VDC |
| Úroveň signálu '0'. | 15~30VDC | 0~5VDC |
| jednokanálový proud | 5 mA (MAX) | 5 mA (MAX) |
| Ochrana přístavu | Ochrana proti nárazu přepětí | Ochrana proti nárazu přepětí |
| Elektrická izolace | Izolace optočlenu | Izolace optočlenu |
| Izolační napětí | AC 500V | AC 500V |
| Indikace signálu | Zelené LED světlo | Zelené LED světlo |

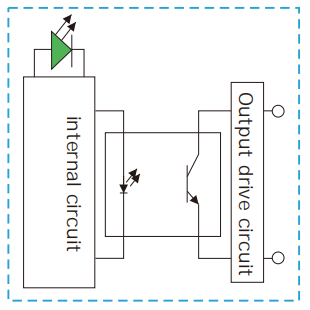

Zadejte vnitřní elektrické blokové schéma modulu
Parametry výstupního kanálu
| Parametry rozhraní | Tranzistorový výstup |
| Typ signálu | NPN |
| Efektivní úroveň signálu | <1,5V |
| Jednokanálový | 0,7A (MAX.) |
| ochrana rrentPort | Přepětí |
| Elektrická izolace | Izolace optočlenu |
| Izolační napětí | AC 500V |
| Indikace signálu | Zelené LED světlo |
| Celkový zatěžovací proud | 9A (MAX.) |
Vytiskněte vnitřní elektrické blokové schéma modulu
Rozhraní komunikační sběrnice
| Rozhraní EtherNet/PEthernet | Rozhraní | Signál | Definice signálu | |
 |
1 | TX+ | Pozitivní konec přenosu dat | |
| 2 | TX- | Negativní konec přenosu dat | ||
| 3 | RX+ | Pozitivní konec přenosu dat | ||
| 4 | / | / | ||
| 5 | / | / | ||
| 6 | RX- | Negativní konec přenosu dat | ||
| 7 | / | / | ||
| 8 | / | / | ||

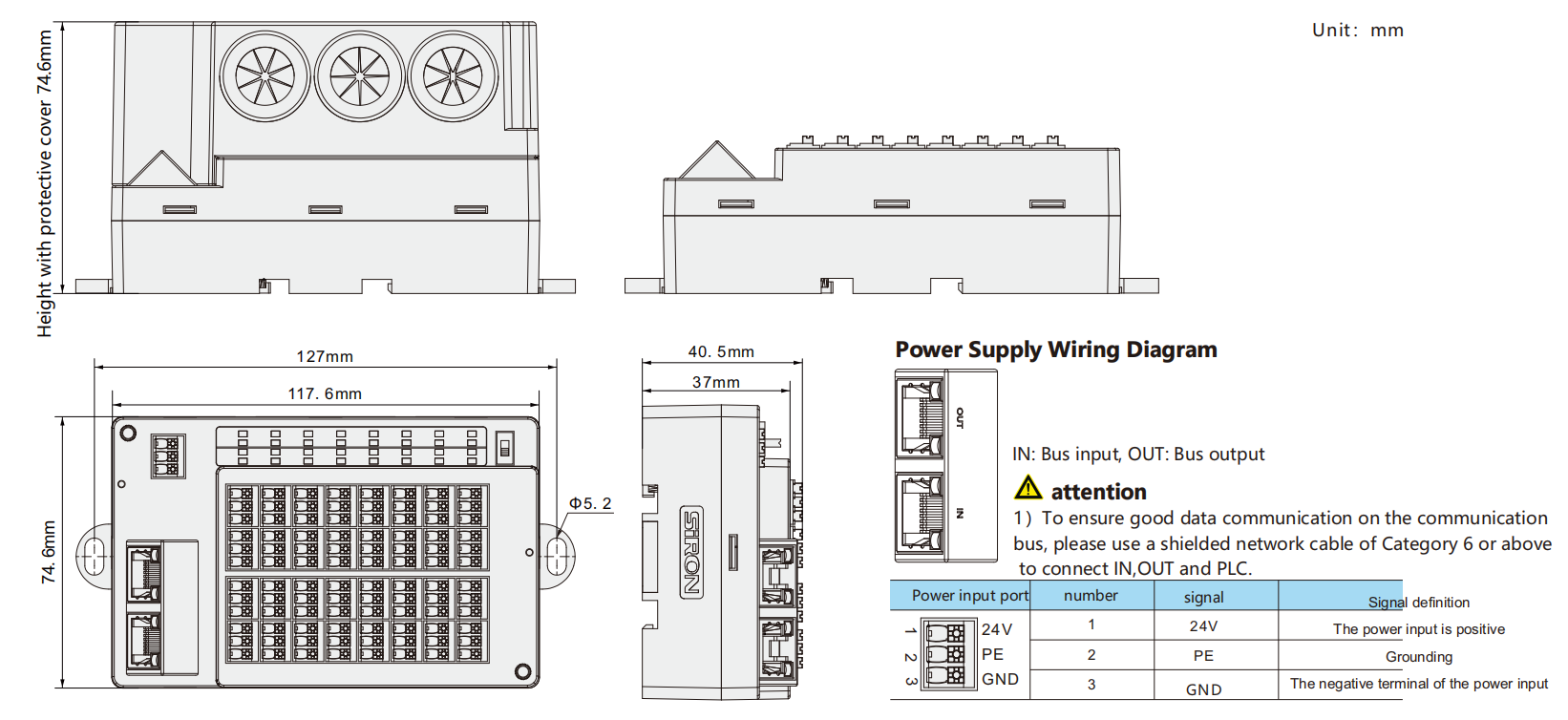

Rozměry

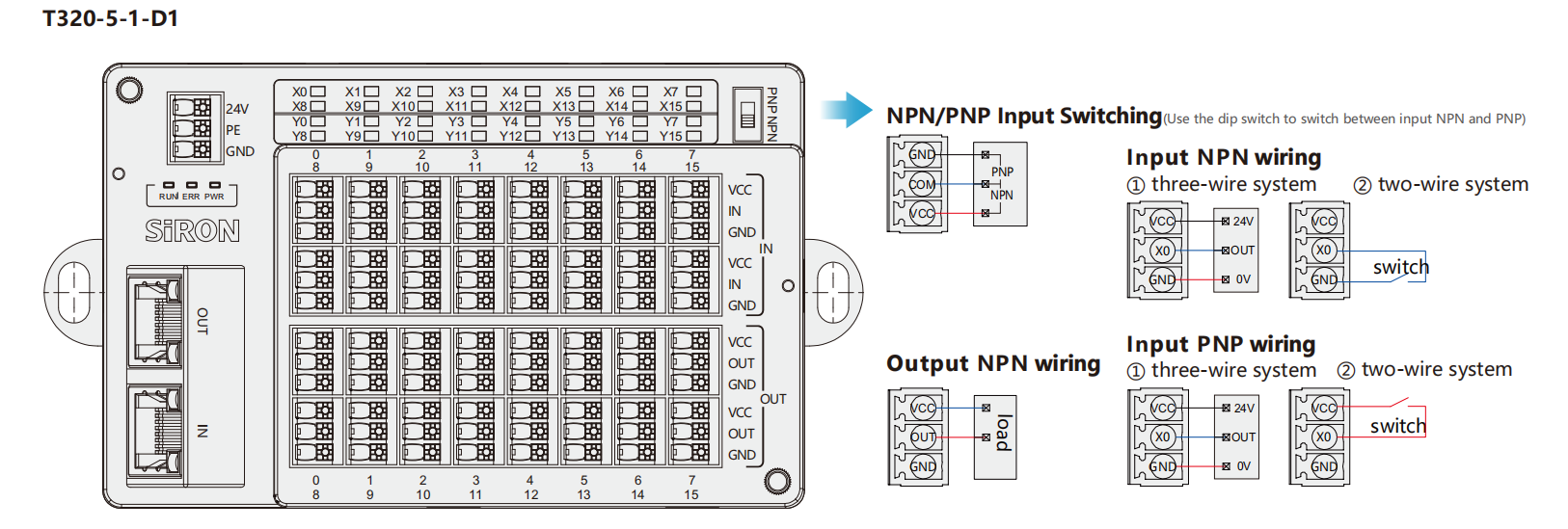

Schéma zapojení
