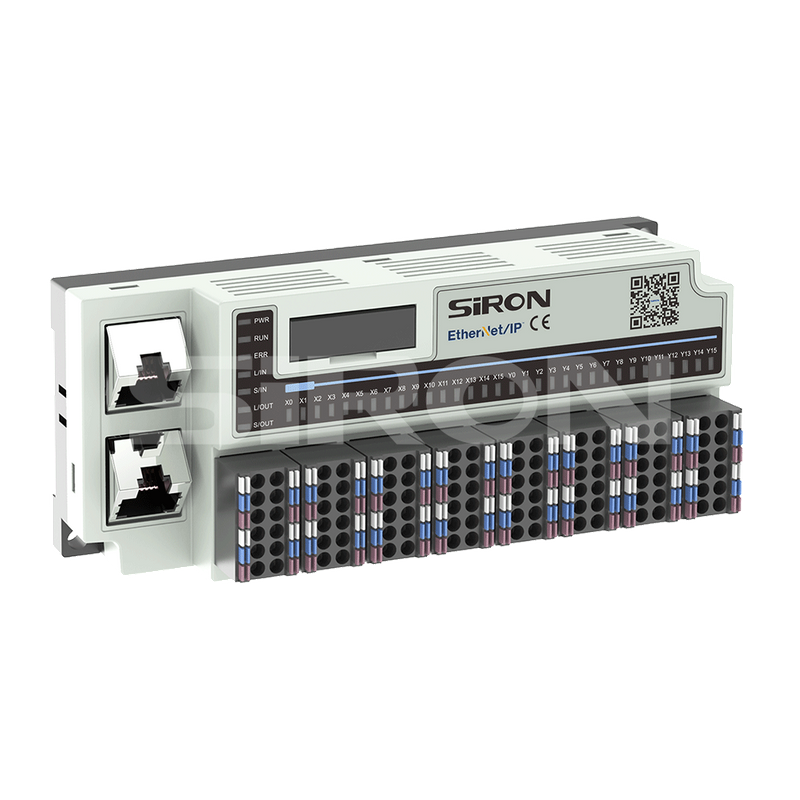

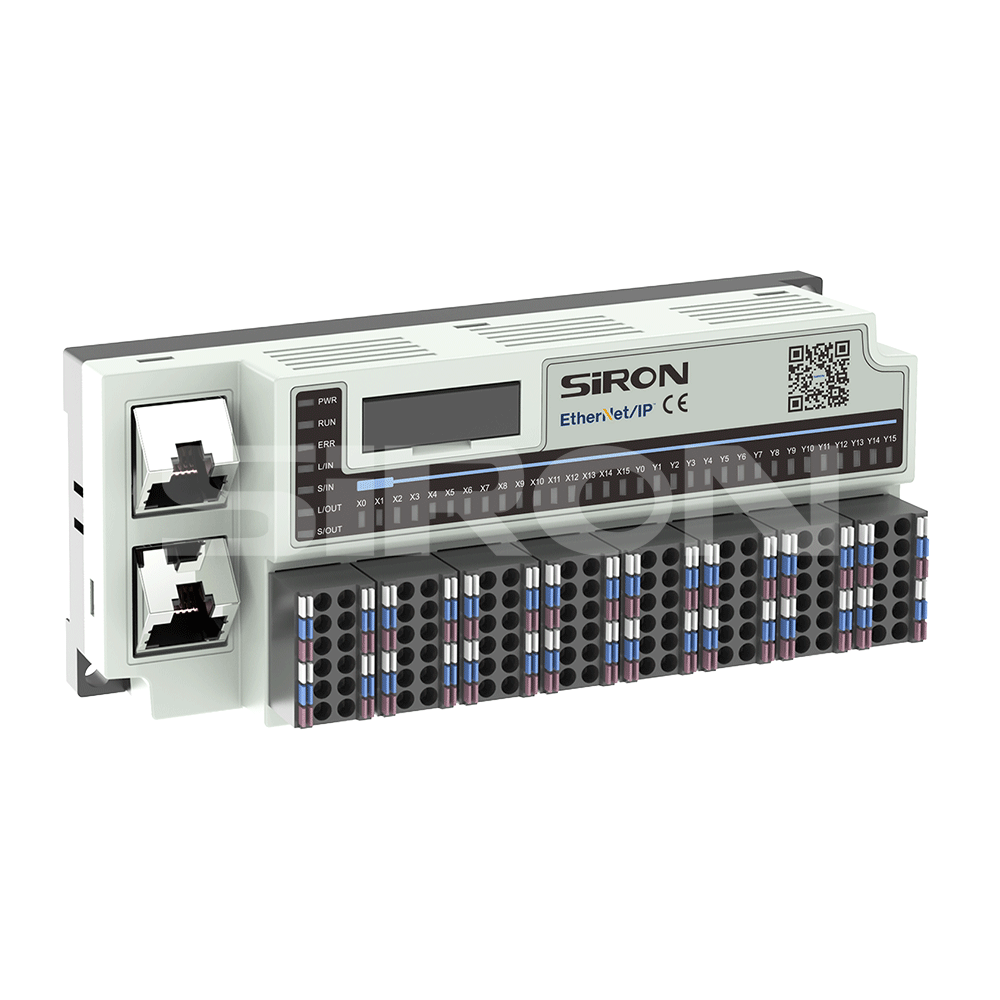

T320-5
SİRON
8517799000
Seçim hakkında
Seçim örneği: T320-5-1-D1, protokolün EtherNet/IP olduğu ve ağ bağlantı noktası formunun bir Ethernet bağlantı noktası olduğu T320 entegre yatay IO modülünü temsil eder. Dijital giriş/çıkış özellikleri şunlardır: 16 kanallı dijital giriş ve 16 kanallı dijital çıkış (NPN).
Not * : Precast portun ağ port formu halen geliştirilme aşamasındadır ve henüz piyasaya sürülmemiştir.
Giriş/çıkış özellikleri (dijital)
| Kod | Giriş | Çıkış |
| 1 | 16 kanal dijital giriş | 16 kanal dijital çıkış (NPN) |
| 2* | 32 kanal dijital giriş | 0 kanal dijital çıkış |
| 3* | 0 kanal dijital giriş | 32 kanal dijital çıkış (NPN) |
| 4* | 8 kanal dijital giriş | 8 kanal dijital çıkış (NPN) |
| 5* | 16 kanal dijital giriş | 0 kanal dijital çıkış |
| 6* | 0 kanal dijital giriş | 16 kanal dijital çıkış (NPN) |
| 7* | 8 kanal dijital giriş | 0 kanal dijital çıkış |
Şartname
| Nominal gerilim | 24V DC(12~30V) |
| Akım tüketimi | 60mA |
| Boyut | 127×74,6×40,5 mm |
| Koruma sınıfı | IP30/IP54(koruyucu kapaklı) |
| Çalışma sıcaklığı | -20~60°C |
| Depolama sıcaklığı | -20~75°C |
| Bağıl nem | %95, pıhtılaşma yok |
| Ağırlık | 130g |
Giriş kanalı parametreleri
| Arayüz parametreleri | Dijital giriş | |
| Sinyal türü | NPN | PNP |
| Anma seviyesi | OVDC | 24VDC |
| '1'sinyal seviyesi | 0~5VDC |
15~30VDC |
| '0'sinyal seviyesi | 15~30VDC | 0~5VDC |
| tek kanallı akım | 5mA(MAKS.) | 5mA(MAKS.) |
| Bağlantı noktası koruması | Aşırı gerilim darbe koruması | Aşırı gerilim darbe koruması |
| Elektrik izolasyonu | Optokuplör izolasyonu | Optokuplör izolasyonu |
| İzolasyon voltajı | alternatif akım 500V | alternatif akım 500V |
| Sinyal göstergesi | Yeşil LED ışık | Yeşil LED ışık |
Modülün dahili elektrik blok şemasını girin
Çıkış kanalı parametreleri
| Arayüz parametreleri | Transistör çıkışı |
| Sinyal türü | NPN |
| Etkili sinyal seviyesi | <1,5V |
| Tek kanallı | 0,7A(MAKS) |
| rrentPort koruması | Aşırı gerilim |
| Elektrik izolasyonu | Optokuplör izolasyonu |
| İzolasyon voltajı | alternatif akım 500V |
| Sinyal göstergesi | Yeşil LED ışık |
| Toplam yük akımı | 9A(MAKS.) |
Modülün dahili elektrik blok şemasının çıktısı
İletişim veri yolu arayüzü
| EtherNet/PEthernet arayüzü | Arayüz | Sinyal | Sinyal tanımı | |
 |
1 | Teksas+ | Veri aktarımının olumlu sonu | |
| 2 | Teksas- | Veri aktarımının olumsuz sonu | ||
| 3 | RX+ | Veri aktarımının olumlu sonu | ||
| 4 | / | / | ||
| 5 | / | / | ||
| 6 | RX- | Veri aktarımının olumsuz sonu | ||
| 7 | / | / | ||
| 8 | / | / | ||
Boyutlar
Bağlantı şeması
