SiRON K040-16～K040-20 serie M12 induktiv närhetsbrytare

Om urval

Urvalsexempel: K040-17 representerar K040-serien, 17 serienummer , NPN-utgång, normalt öppen,

                                      och utloppstyp .

                                       K040-17-s representerar K040-serien, 17 serienummer, NPN-utgång, normalt öppen,

                                       och plug-in typ.

Specifikationer

Namn		M12 induktiv närhetsbrytare
Modell	NPN NR	K040-16	K040-16-S	K040-17	K040-17-S	K040-18	K040-18-S	K040-19	K040-19-S	K040-20	K040-20-S
	NPN NC	K040-16C	K040-16C-S	K040-17C	K040-17C-S	K040-18C	K040-18C-S	K040-19C	K040-19C-S	K040-20C	K040-20C-S
	PNP NR	K040-16P	K040-16P-S	K040-17P	K040-17P-S	K040-18P	K040-18P-S	K040-19P	K040-19P-S	K040-20P	K040-20P-S
	PNP NC	K040-16P-C	K040-16P-CS	K040-17P-C	K040-17P-CS	K040-18P-C	K040-18P-CS	K040-19P-C	K040-19P-CS	K040-20P-C	K040-20P-CS
Ledningsform		Lead-out typ	Plug-in typ	Lead-out typ	Plug-in typ	Lead-out typ	Plug-in typ	Lead-out typ	Plug-in typ	Lead-out typ	Plug-in typ

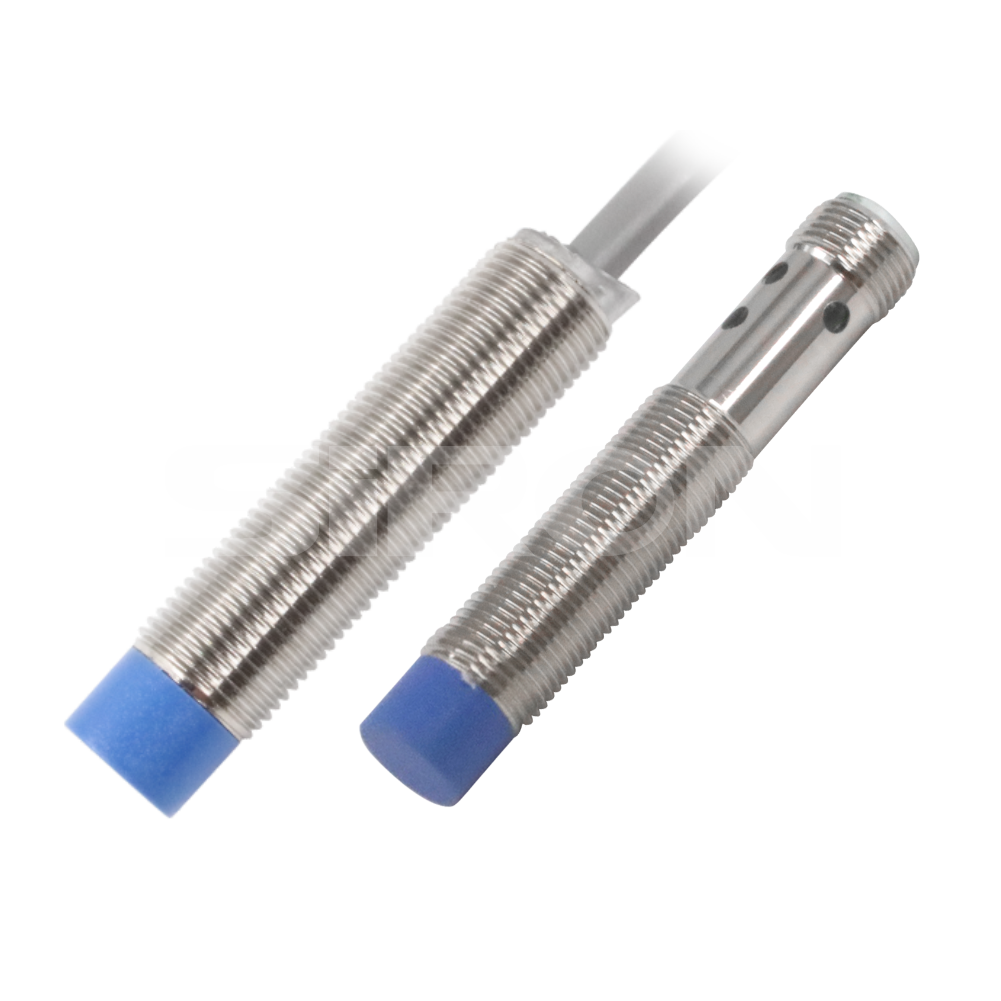

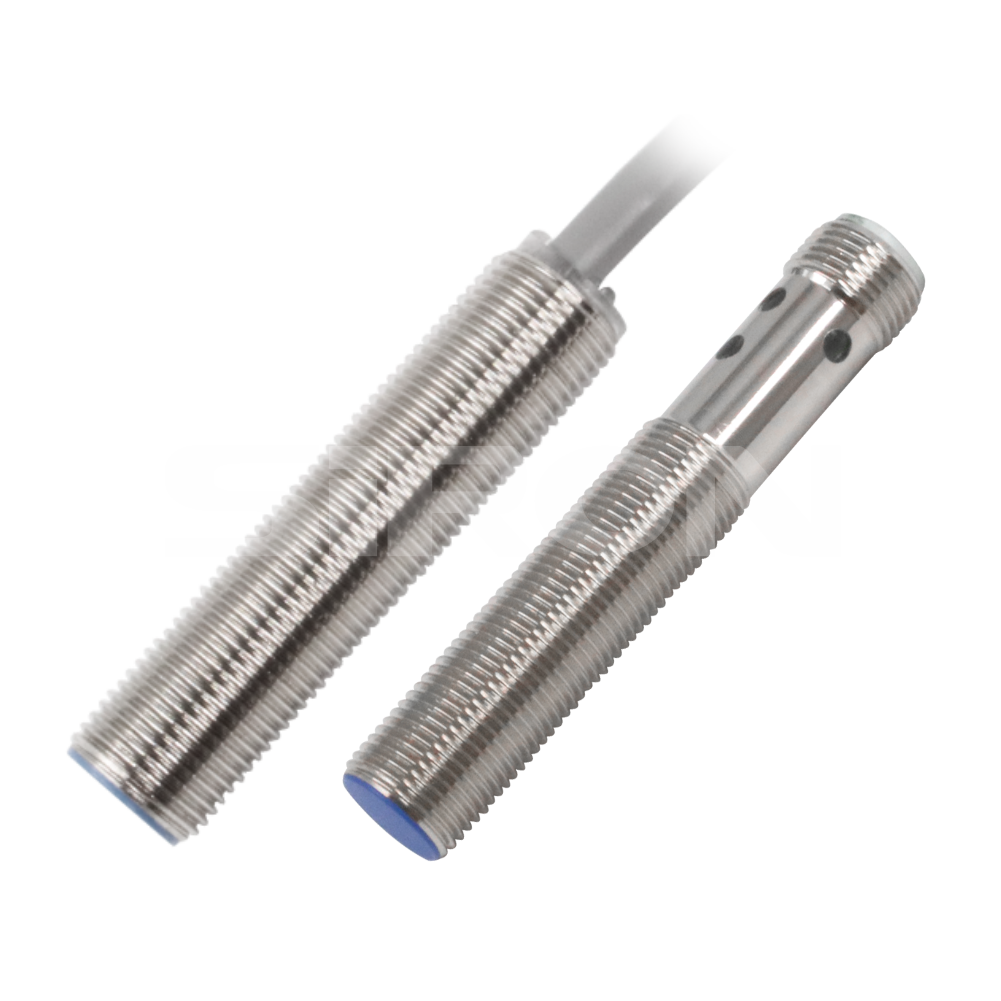

Utseende
Detektionsavstånd		2 mm		4 mm		6 mm		8 mm		10 mm
Installation		Spolinstallation		Spolinstallation		Quasi-spol installation		Installation utan spolning
Tråd		M12×1mm
Driftspänning		10~30VDC
På off-level		3000Hz		3000Hz		800Hz		500Hz		400Hz
Tryckfall		≤2,0V
Belastningsström		200mA
Ström utan belastning		≤10mA (24V)
Hysteres		<15 %(Sr)
Repeterbarhet		<1,0 %(Sr)
Omgivningstemperatur ​		-25~70℃
Kapslingsklassificering		IP67
Material		Avkänningsyta: PBT; Skal: Kopparpläterad med nickel
Kabel		PVC-kabel; 3×0,25 mm² Plug-in typ: M12 kontakt		Uttagstyp: PVC-kabel; 3×0,35 mm²; Instickstyp: M12-kontakt
Kabellängd		2M



 Urvalsexempel: K014-81 anger K014-serien, serienummer 81, med NPN-utgång;

                                         K014-81P indikerar K014-serien, serienummer 81, med PNP-utgång.

Specifikationer

Namn		Fotoelektrisk sensor (ultratunn typ)
Modell	NPN	K014-81	K014-82	K014-83
	PNP	K014-81P	K014-82P	K014-83P
Typ		diffus reflektion	Genomgående balk	Genomgående balk
Detektionsyta		Frontdetektering	Frontdetektering	Sidodetektering
Utseende
Detekteringsavstånd		2 ~ 3 0 mm (vitt papper)		300 mm
Bör skickas		Mindre än 15 % av handlingsavståndet		/
Detektering av föremål		φ1mm ogenomskinligt föremål
Strömförsörjningsspänningen		DC 12~24V±10%
Aktuell förbrukning		Under 2 5 m A
Indikeringslampa		Utgångsindikatorlampa: röd; fast indikatorlampa: grön
Svarstiden		Mindre än 1 ms (åtgärd/återställning)
Gjuten ljuselement		Infrarött LED-ljus
Skyddskrets		Omvänd polaritetsskydd, kortslutningsskydd
Skyddsgrad		IP64
Miljöfotometrisk		Glödlampa: under 3000lx, dagsljus: under 10000lx
Omgivningstemperatur		-25～+55℃
Miljöfuktighet		35 ~ 85 % RF
Motstånd mot stötar		Frekvens 10–500Hz; dubbel amplitud 3 mm (MAX:20G), 2 timmar vardera i X-, Y-, Z-riktningar
Slaghållfasthet		Acceleration på 500m/s⊃2; (ungefär 50G), 3 gånger vardera i X-, Y- och Z-riktningarna
Kabellängd		2M
Skalmaterial		ABS

Dimensionera

Kopplingsschema
