SiRON K040-16～K040-20 serijos M12 indukcinis artumo jungiklis

Apie atranką

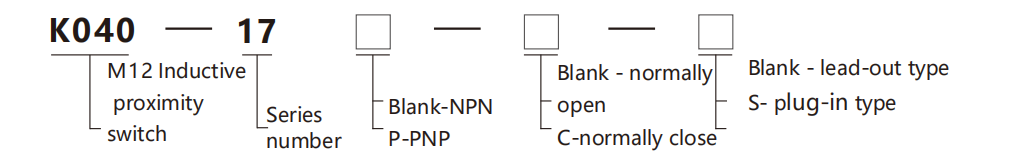

Pasirinkimo pavyzdys: K040-17 reiškia K040 seriją, 17 serijos numeris , NPN išvestis, paprastai atidaryta,

                                      ir išvedimo tipas.

                                       K040-17-s reiškia K040 seriją, 17 serijos numerį, NPN išvestį, paprastai atidarytą,

                                       ir įskiepio tipas.

Specifikacijos

Vardas		M12 indukcinis artumo jungiklis
Modelis	NPN NR	K040-16	K040-16-S	K040-17	K040-17-S	K040-18	K040-18-S	K040-19	K040-19-S	K040-20	K040-20-S
	NPN NC	K040-16C	K040-16C-S	K040-17C	K040-17C-S	K040-18C	K040-18C-S	K040-19C	K040-19C-S	K040-20C	K040-20C-S
	PNP NR	K040-16P	K040-16P-S	K040-17P	K040-17P-S	K040-18P	K040-18P-S	K040-19P	K040-19P-S	K040-20P	K040-20P-S
	PNP NC	K040-16P-C	K040-16P-CS	K040-17P-C	K040-17P-CS	K040-18P-C	K040-18P-CS	K040-19P-C	K040-19P-CS	K040-20P-C	K040-20P-CS
Laidų forma		Išvedimo tipas	Įskiepio tipas	Išvedimo tipas	Įskiepio tipas	Išvedimo tipas	Įskiepio tipas	Išvedimo tipas	Įskiepio tipas	Išvedimo tipas	Įskiepio tipas

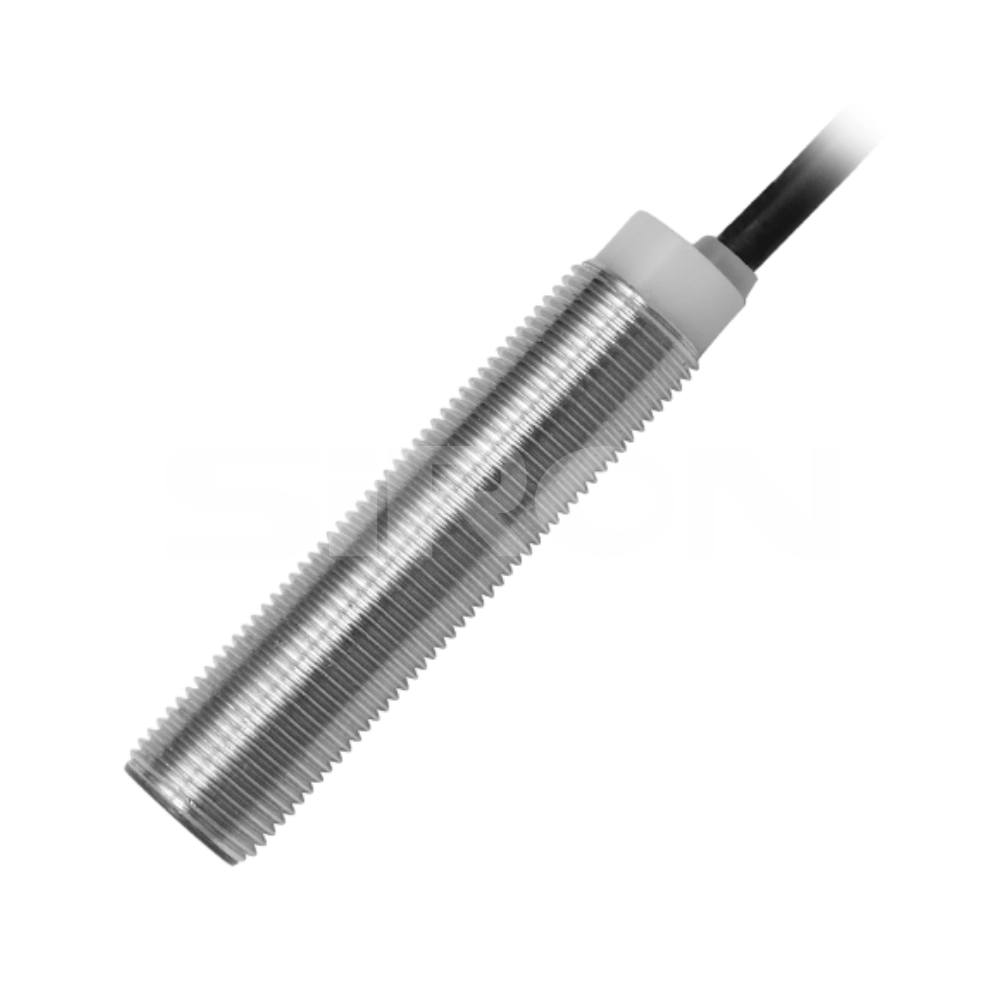

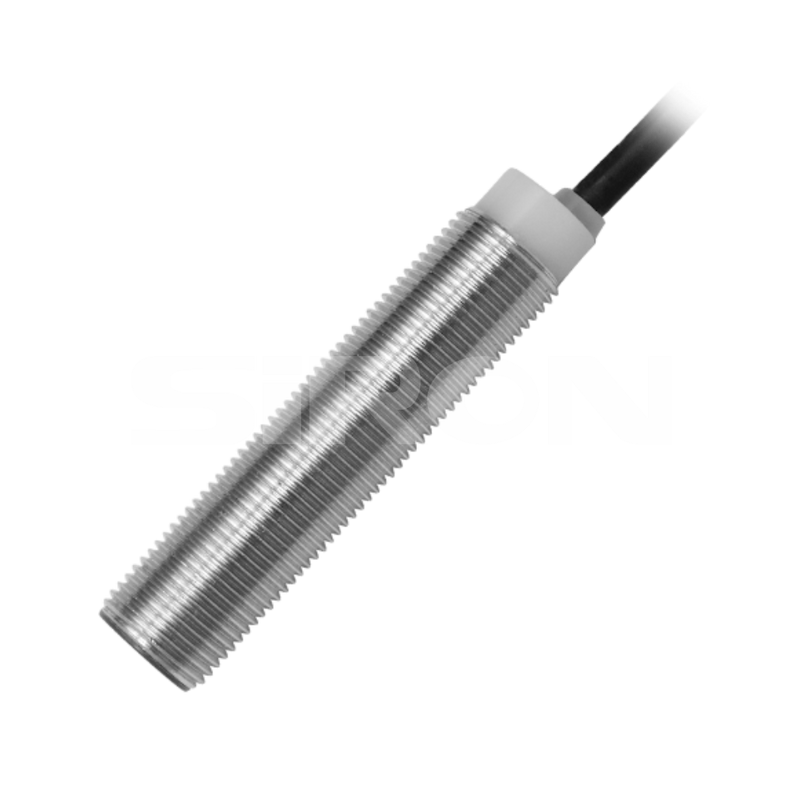

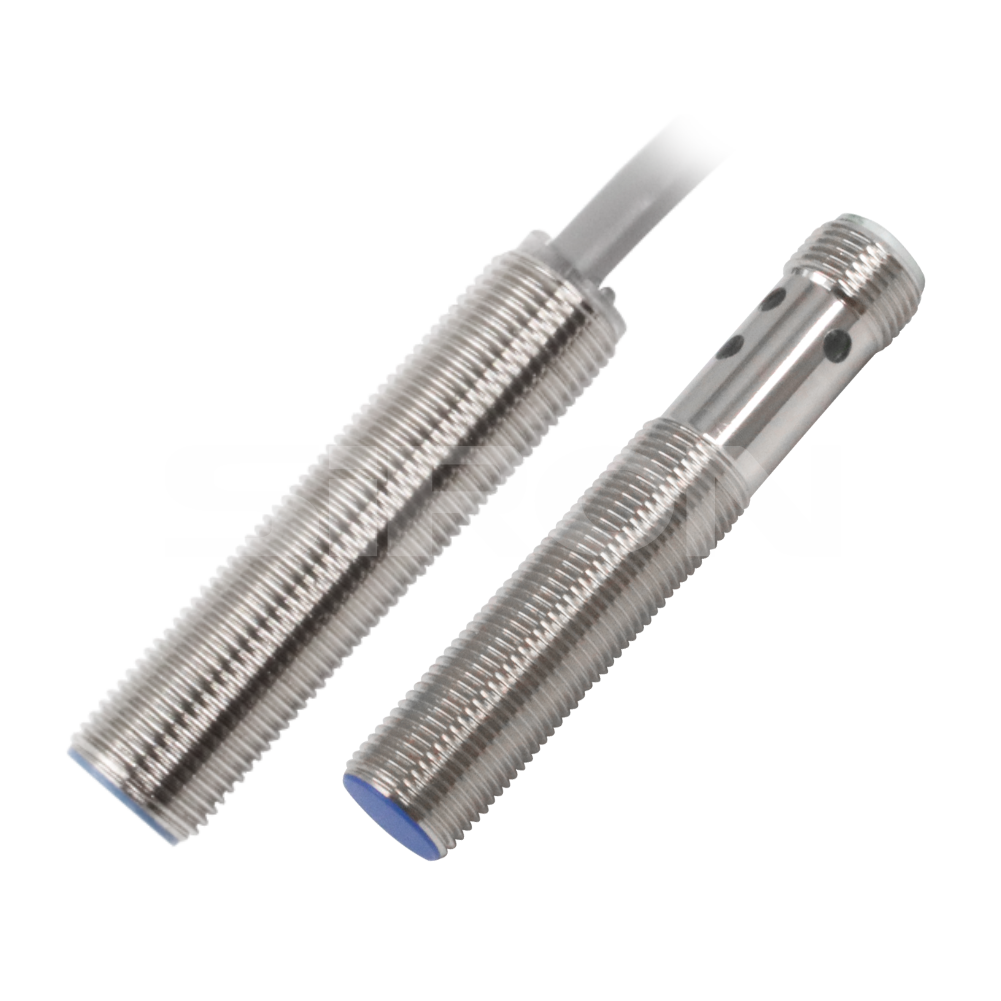

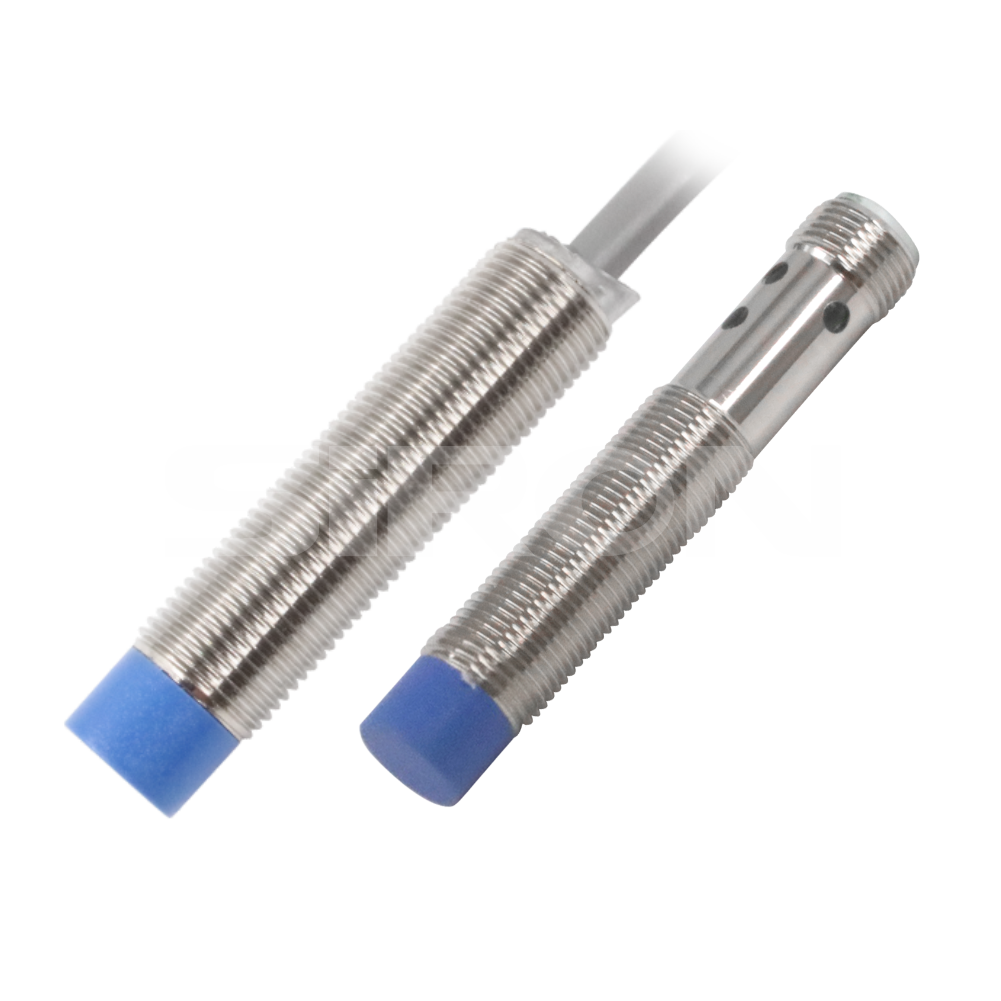

Išvaizda
Aptikimo atstumas		2 mm		4 mm		6 mm		8 mm		10 mm
Montavimas		Nuplaunamas montavimas		Nuplaunamas montavimas		Kvazi-flush montavimas		Nenuleidžiamas montavimas
Siūlas		M12×1mm
Darbinė įtampa		10–30 V nuolatinė srovė
Ne lygiu		3000 Hz		3000 Hz		800 Hz		500 Hz		400 Hz
Slėgio kritimas		≤2.0V
Apkrovos srovė		200 mA
Srovė be apkrovos		≤10mA (24V)
Histerezė		<15 % (Sr)
Pakartojamumas		<1,0 % (Sr)
Aplinkos temperatūra		-25-70 ℃
Korpuso įvertinimas		IP67
Medžiaga		Jutimo paviršius: PBT; Korpusas: variu padengtas nikeliu
Kabelis		PVC kabelis;3×0,25mm² Kištuko tipas: M12 jungtis		Išvesties tipas: PVC kabelis; 3 × 0,35 mm² Kištuko tipas: M12 jungtis
Kabelio ilgis		2 mln



 Pasirinkimo pavyzdys: K014-81 nurodo K014 seriją, serijos numeris 81, su NPN išėjimu;

                                         K014-81P nurodo K014 seriją, serijos numerį 81, su PNP išėjimu.

Specifikacijos

Vardas		Fotoelektrinis jutiklis (ypač plono tipo)
Modelis	NPN	K014-81	K014-82	K014-83
	PNP	K014-81P	K014-82P	K014-83P
Tipas		difuzinis atspindys	Kibirkštis	Kibirkštis
Aptikimo paviršius		Priekinio aptikimo	Priekinio aptikimo	Šoninis aptikimas
Išvaizda
Aptikimo atstumas		2 ~ 3 0 mm (baltas popierius)		300 mm
Reikėtų siųsti		Mažiau nei 15 % veiksmo atstumo		/
Objektų aptikimas		φ1 mm nepermatomas objektas
Maitinimo įtampa		DC 12~24V±10 %
Dabartinis vartojimas		Žemiau 25 m A
Indikatoriaus lemputė		Išėjimo indikatoriaus lemputė: raudona; nuolatinis indikatorius: žalias
Atsakymo laikas		Mažiau nei 1 ms (veiksmas / nustatymas iš naujo)
Lietamosios šviesos elementas		Infraraudonųjų spindulių LED lemputė
Apsaugos grandinė		Apsauga nuo atvirkštinio poliškumo, apsauga nuo trumpojo jungimo
Apsaugos laipsnis		IP64
Aplinkos fotometrija		Kaitrinė lempa: mažiau nei 3000 lx, dienos šviesa: mažesnė nei 10 000 lx
Aplinkos temperatūra		-25 ～+55 ℃
Aplinkos drėgmė		35～85 % RH
Atsparumas smūgiams		Dažnis 10–500Hz; dviguba amplitudė 3 mm (MAX:20G), po 2 valandas X, Y, Z kryptimis
Atsparumas smūgiams		Pagreitis 500m/s⊃2; (apie 50 G), po 3 kartus X, Y ir Z kryptimis
Kabelio ilgis		2 mln
Korpuso medžiaga		ABS

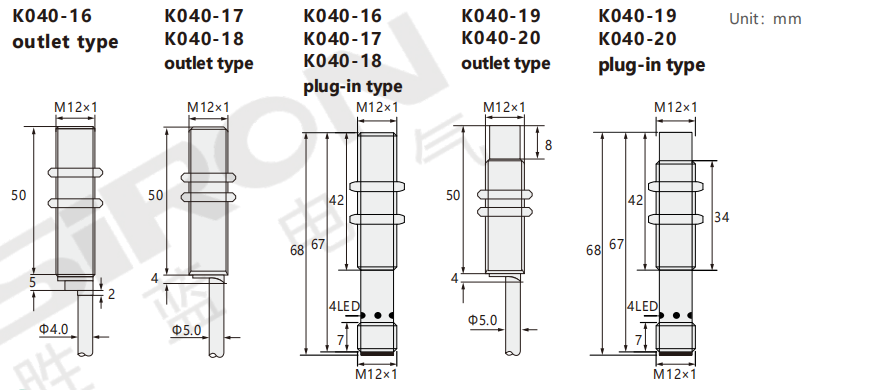

Matmenys

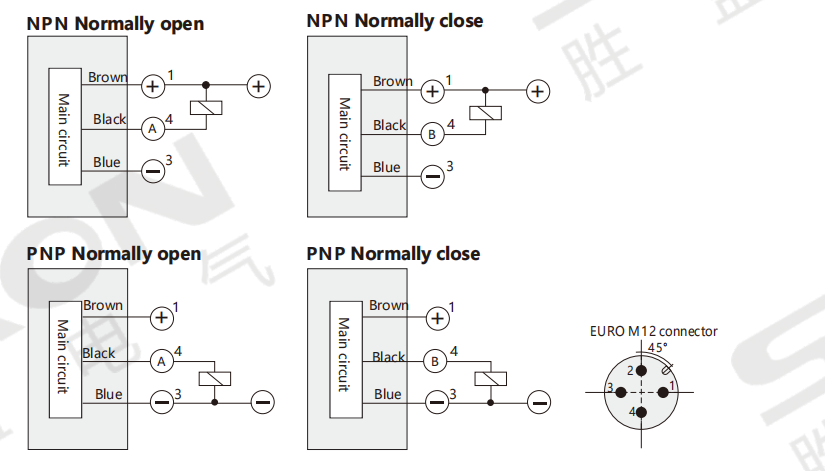

Sujungimo schema
