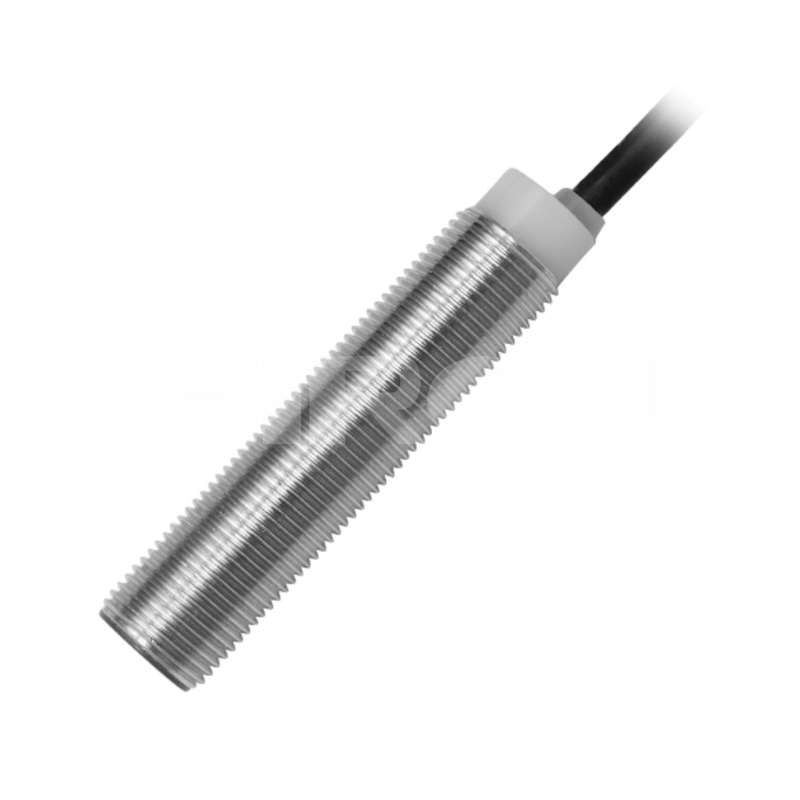

Indukcyjny przełącznik zbliżeniowy SiRON K040-16～K040-20 Seria M12

O selekcji

Przykład doboru: K040-17 reprezentuje serię K040, 17 numer seryjny , , wyjście NPN, normalnie otwarte,

                                      i typ wyprowadzenia .

                                       K040-17-s reprezentuje serię K040, 17 numer seryjny, wyjście NPN, normalnie otwarte,

                                       i typ wtyczki.

Dane techniczne

Nazwa		Indukcyjny czujnik zbliżeniowy M12
Model	NPN nr	K040-16	K040-16-S	K040-17	K040-17-S	K040-18	K040-18-S	K040-19	K040-19-S	K040-20	K040-20-S
	NPN NC	K040-16C	K040-16C-S	K040-17C	K040-17C-S	K040-18C	K040-18C-S	K040-19C	K040-19C-S	K040-20C	K040-20C-S
	PNP NR	K040-16P	K040-16P-S	K040-17P	K040-17P-S	K040-18P	K040-18P-S	K040-19P	K040-19P-S	K040-20P	K040-20P-S
	PNP NC	K040-16P-C	K040-16P-CS	K040-17P-C	K040-17P-CS	K040-18P-C	K040-18P-CS	K040-19P-C	K040-19P-CS	K040-20P-C	K040-20P-CS
Formularz okablowania		Typ wyjściowy	Typ wtyczki	Typ wyjściowy	Typ wtyczki	Typ wyjściowy	Typ wtyczki	Typ wyjściowy	Typ wtyczki	Typ wyjściowy	Typ wtyczki
Wygląd
Odległość wykrywania		2mm		4mm		6mm		8mm		10mm
Instalacja		Instalacja podtynkowa		Instalacja podtynkowa		Instalacja quasi-zlicowana		Instalacja bez zlicowania
Nitka		M12×1mm
Napięcie robocze		10 ~ 30 V prądu stałego
Poziom na poziomie		3000 Hz		3000 Hz		800 Hz		500 Hz		400 Hz
Spadek ciśnienia		≤2,0 V
Załaduj prąd		200mA
Prąd bez obciążenia		≤10mA(24V)
Histereza		<15%(Sr)
Powtarzalność		<1,0%(Sr)
otoczenia Temperatura		-25 ~ 70 ℃
Ocena obudowy		IP67
Tworzywo		Powierzchnia pomiarowa: PBT; Obudowa: Miedź pokryta niklem
Kabel		Kabel PVC;3×0,25mm² Typ wtyczki: złącze M12		Typ wyprowadzenia:Kabel PVC;3×0,35mm²;Typ wtyczki:Złącze M12
Długość kabla		2M



 Przykład doboru: K014-81 oznacza serię K014, numer seryjny 81, z wyjściem NPN;

                                         K014-81P oznacza serię K014, numer seryjny 81, z wyjściem PNP.

Dane techniczne

Nazwa		Czujnik fotoelektryczny (typ ultracienki)
Model	NPN	K014-81	K014-82	K014-83
	PNP	K014-81P	K014-82P	K014-83P
Typ		rozproszone odbicie	Światło przelotowe	Światło przelotowe
Powierzchnia wykrywania		Wykrywanie przodu	Wykrywanie przodu	Detekcja boczna
Wygląd
Odległość wykrywania		2 ~ 3 0 mm (biały papier)		300 mm
Należy wysłać		Mniej niż 15% zasięgu działania		/
Detekcja obiektów		Obiekt nieprzezroczysty φ1mm
Napięcie zasilania		DC 12 ~ 24 V ± 10%
Zużycie prądu		Poniżej 2 5 m A
Kontrolka		Kontrolka wyjścia: czerwona; lampka kontrolna ciągła: zielona
Czas reakcji		Mniej niż 1 ms (akcja/reset)
Odlewany element świetlny		Światło LED na podczerwień
Obwód ochronny		Zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie przed zwarciem
Stopień ochrony		IP64
Fotometryka środowiskowa		Żarówka: poniżej 3000 lx, światło dzienne: poniżej 10000 lx
Temperatura otoczenia		-25 ~ +55 ℃
Wilgotność otoczenia		35 ~ 85% wilgotności względnej
Odporność na wstrząsy		Częstotliwość 10–500 Hz; podwójna amplituda 3mm (MAX:20G), po 2 godziny w kierunkach X, Y, Z
Odporność na uderzenia		Przyspieszenie 500m/s⊃2; (około 50G), 3 razy w kierunkach X, Y i Z
Długość kabla		2M
Materiał powłoki		ABS

Wymiar

Schemat okablowania
