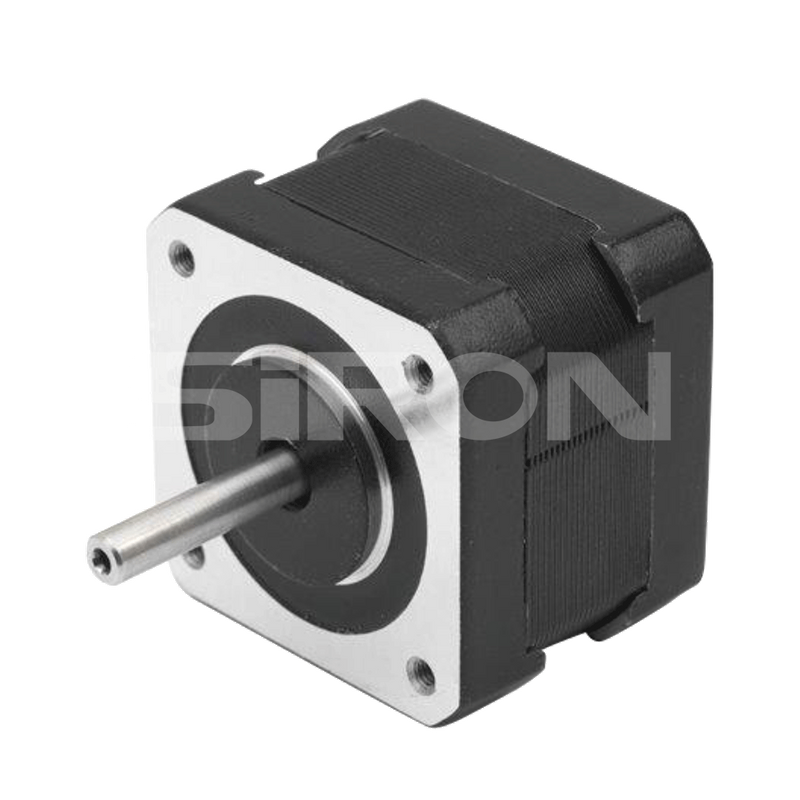

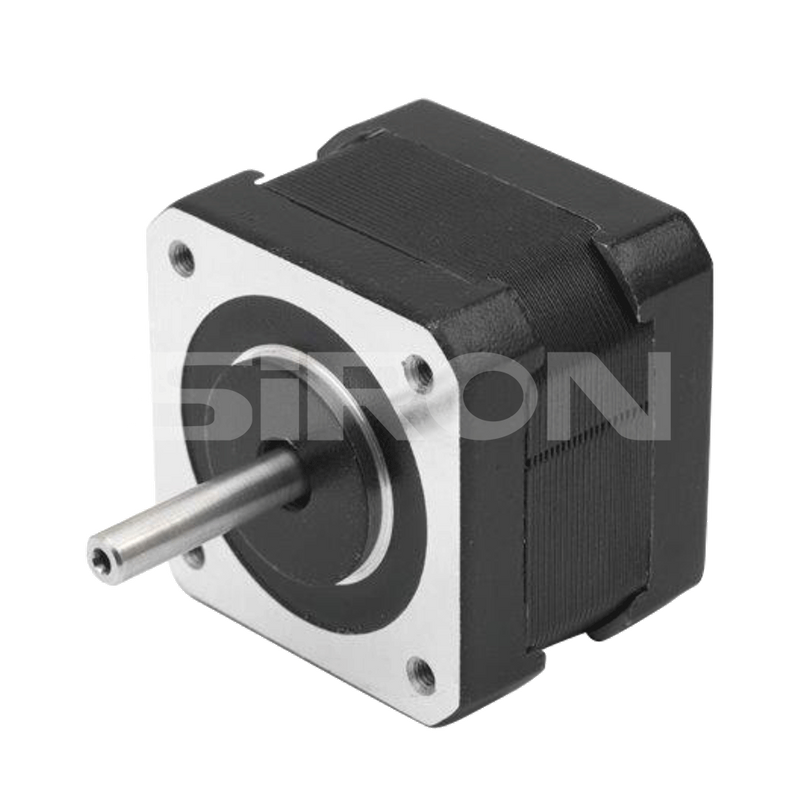

Dvojfázový krokový motor SiRON M270-42 Series

Vlastnosti

* 0,9° uhol kroku;
* Vysoké rozlíšenie, nízky šum;
* Vysoký krútiaci moment, nízke vibrácie, vysoká účinnosť;
* Presná kontrola polohy;
* Dokáže realizovať presné ovládanie a pohodlné nastavenie

Množstvo:
Dostupnosť:





Opýtajte sa Pridať do košíka Export PDF

Model:
M270-42
Značka:
SiRON
kód:
8501109990

Uhol kroku 0,9° Veľkosť rámu 42 mm Zádržný krútiaci moment 0,158 Nm

Popis produktu

O výbere

Príklad výberu: M270-42-0151 predstavuje dvojfázový krokový motor série M270 s veľkosťou rámu 42 mm, prídržným momentom 0,158 Nm a 0,9° jednoosou.

Tabuľka 1

kód	015	022	025	033	031	040
Prídržný moment	0,158 Nm	0,22 Nm	0,259 Nm	0,33 Nm	0,317 Nm	0,4 Nm

Špecifikácia

Model	Séria M270-42
Radial Play	0,02 mm @ 450 g	Krokový uhol	0,9°
Axial Play	0,08 mm @ 450 g	Presnosť krokového uhla	±5 % (celý krok je uvoľnený)
Max.radiálna sila	28N (20 mm od príruby)	Izolačný odpor	100 MΩ, 500 V DC
Max.axiálna sila	10N	Teplota okolia	-20 ℃ ~ + 50 ℃
Dielektrická pevnosť	600VAC/1s	Trieda izolácie	trieda B

Rozmery

企业微信截图_ 17684616071 565

Elektrické vlastnosti

Model	M270-42-0151	M270-42-0221	M270-42-0251	M270-42-0331	M270-42-0311	M270-42-0401
Adaptérový pohon	M280-430	M280-430	M280-430	M280-430	M280-430	M280-430
Prúd na fázu	0.95	1.33	1.2	1.68	1.2	1.68
Prídržný moment	0.158	0.22	0.259	0.33	0.317	0.4
Polohovací moment	0.02	0.02	0.022	0.022	0.025	0.025
Každý odpor	4.2	2.1	3.5	1.8	3.3	1.8
Každá indukčnosť	4	5.1	4.1	4.1	4.9	5.5
Počet olovených drôtov	6	4	6	4	6	4
Moment zotrvačnosti	35	35	54	54	68	68
hmotnosť	0.22	0.22	0.28	0.28	0.35	0.35
Dĺžka tela	33.5	33.5	39.5	39.5	47.5	47.5
