Двуфазен стъпков двигател от серия SiRON M270-42

Характеристики

* 0.9° ъгъл на стъпка;
* Висока резолюция, нисък шум;
* Висок въртящ момент, ниски вибрации, висока ефективност;
* Прецизен контрол на позицията;
* Може да реализира прецизен контрол и удобна настройка

Количество:
Наличност:





Запитване Добавяне в кошницата PDF експортиране

модел:
М270-42
марка:
SiRON
Код:
8501109990

0,9° ъгъл на стъпка Размер на рамката 42 мм 0,158 Nm задържащ въртящ момент

Описание на продукта

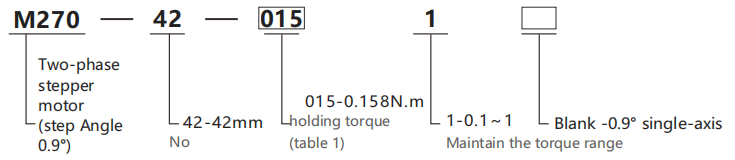

Относно селекцията

Пример за избор: M270-42-0151 представлява двуфазен стъпков двигател от серията M270, с размер на рамката 42 mm, задържащ въртящ момент от 0,158 Nm и 0,9° единична ос.

Таблица 1

Код	015	022	025	033	031	040
Задържащ въртящ момент	0.158Nm	0,22Nm	0,259Nm	0.33Nm	0,317Nm	0,4Nm

Спецификация

Модел	Серия M270-42
Радиална игра	0.02mm@450g	Ъгъл на стъпка	0,9°
Аксиална игра	0.08mm@450g	Точност на ъгъла на стъпка	±5% (цялата стъпка е разтоварена)
Макс.радиална сила	28N (20 mm разстояние от фланеца)	Изолационно съпротивление	100 MΩ, 500 VDC
Макс.аксиална сила	10N	Околна температура	-20℃~+50℃
Диелектрична якост	600VAC/1s	Клас на изолация	клас Б

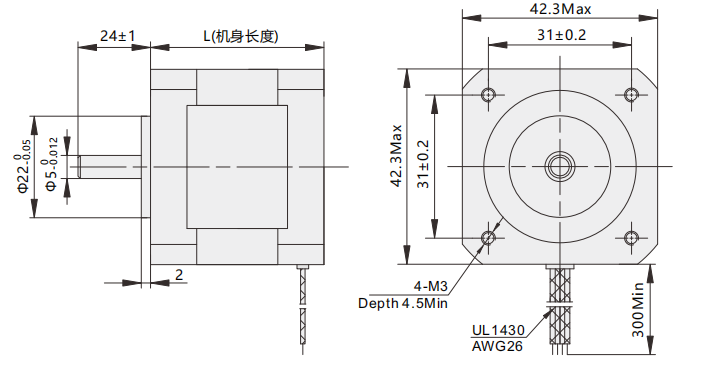

Размери

企业微信截图_ 17684616071 565

Електрически свойства

Модел	M270-42-0151	M270-42-0221	M270-42-0251	M270-42-0331	M270-42-0311	M270-42-0401
Адаптерно задвижване	М280-430	М280-430	М280-430	М280-430	М280-430	М280-430
Ток на фаза	0.95	1.33	1.2	1.68	1.2	1.68
Задържащ въртящ момент	0.158	0.22	0.259	0.33	0.317	0.4
Позициониращ въртящ момент	0.02	0.02	0.022	0.022	0.025	0.025
Всяка съпротива	4.2	2.1	3.5	1.8	3.3	1.8
Всяка индуктивност	4	5.1	4.1	4.1	4.9	5.5

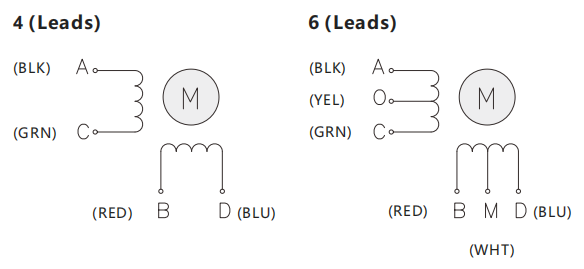

Брой на проводниците	6	4	6	4	6	4
Инерционен момент	35	35	54	54	68	68
тегло	0.22	0.22	0.28	0.28	0.35	0.35
Дължина на тялото	33.5	33.5	39.5	39.5	47.5	47.5
