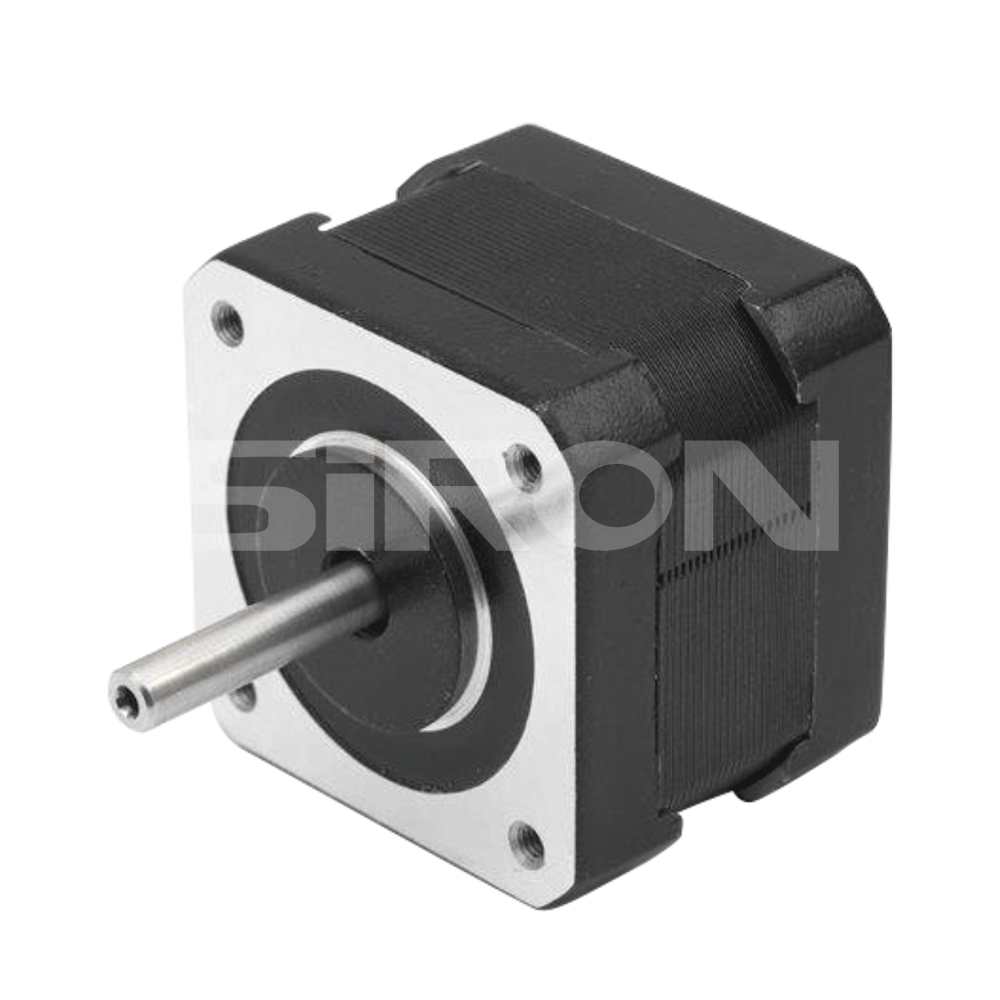

SiRON M270-42 serie to-faset stepmotor

Funktioner

* 0,9° trinvinkel;
* Høj opløsning, lav støj;
* Højt drejningsmoment, lav vibration, høj effektivitet;
* Præcis positionskontrol;
* Det kan realisere præcis kontrol og bekvem justering

Mængde:
Tilgængelighed:





Spørge Læg i kurv PDF eksport

Model:
M270-42
Mærke:
SiRON
Kode:
8501109990

0,9° trinvinkel 42 mm rammestørrelse 0,158Nm holdemoment

Produktbeskrivelse

Om valg

Udvalgseksempel: M270-42-0151 repræsenterer M270-seriens tofasede stepmotor med en rammestørrelse på 42 mm, et holdemoment på 0,158 Nm og en enkeltakset 0,9°.

Tabel 1

Kode	015	022	025	033	031	040
Holdemoment	0,158 Nm	0,22 Nm	0,259 Nm	0,33 Nm	0,317 Nm	0,4 Nm

Specifikation

Model	M270-42 serien
Radialt spil	0,02 mm @ 450 g	Trinvinkel	0,9°
Aksialt spil	0,08 mm @ 450 g	Trinvinkelnøjagtighed	±5%(Hele trin er aflæst)
Max.radial kraft	28N (20 mm væk fra flangen)	Isoleringsmodstand	100MΩ, 500VDC
Maks.aksial kraft	10N	Omgivelsestemperatur	-20℃~+50℃
Dielektrisk styrke	600VAC/1s	Isoleringsklasse	Klasse B

Dimensioner

企业微信截图_ 17684616071 565

Elektriske egenskaber

Model	M270-42-0151	M270-42-0221	M270-42-0251	M270-42-0331	M270-42-0311	M270-42-0401
Adapterdrev	M280-430	M280-430	M280-430	M280-430	M280-430	M280-430
Strøm pr. fase	0.95	1.33	1.2	1.68	1.2	1.68
Holdemoment	0.158	0.22	0.259	0.33	0.317	0.4
Positioneringsmoment	0.02	0.02	0.022	0.022	0.025	0.025
Hver modstand	4.2	2.1	3.5	1.8	3.3	1.8
Hver induktans	4	5.1	4.1	4.1	4.9	5.5
Antal blytråde	6	4	6	4	6	4
Inertimoment	35	35	54	54	68	68
vægt	0.22	0.22	0.28	0.28	0.35	0.35
Kropslængde	33.5	33.5	39.5	39.5	47.5	47.5
