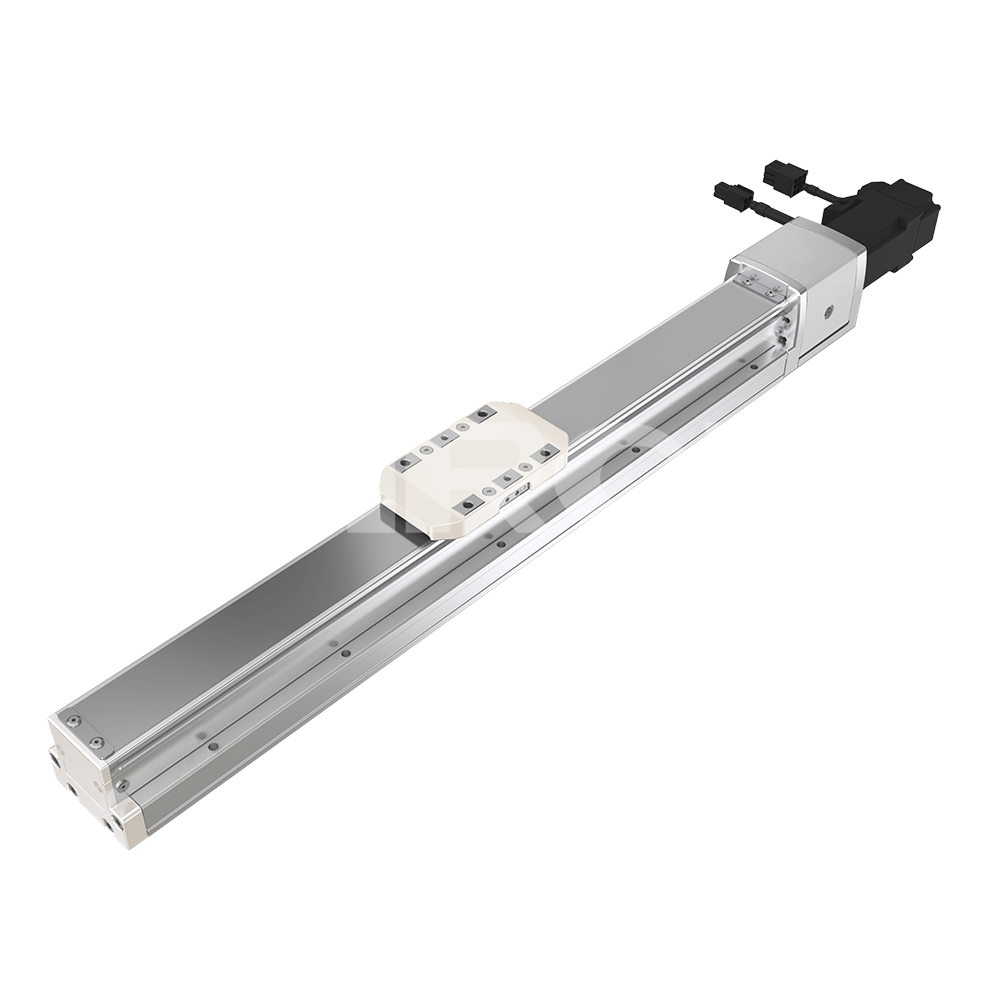

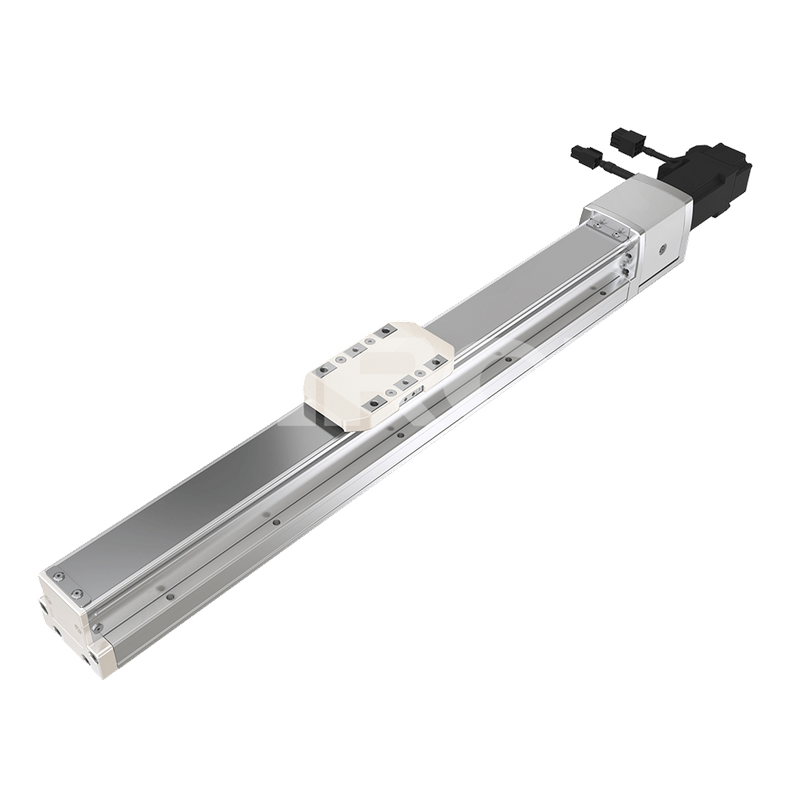

SiRON M302 Inkorporat Ball Screw Modulu

Karatteristiċi:

* Tabella li tiżżerżaq bil-kamin inkorporata tal-binarji, bl-użu tal-binarji inkorporati, straightness tal-għoli ugwali mtejba ħafna, vjaġġar tal-mejda li jiżżerżqu sa 1250mm, l-ebda tneħħija tal-qoxra, assemblaġġ faċli,Aktar riġidi; Disinn speċjali tal-istruttura taċ-ċinturin tal-azzar, jista 'jnaqqas it-trab, jista' jintuża f'ambjent ta 'kamra nadifa;

* Il-wisa 'titnaqqas, sabiex l-ispazju ta' l-installazzjoni tat-tagħmir ikun iżgħar, il-korp u s-sedil slide wieħed azzar iffurmar, itejbu l-ebusija oriġinali tas-sedil slide ta 'l-aluminju;
* M'għandekx bżonn tneħħi ċ-ċinturin ta 'l-azzar, jista' jiġi ffissat minn fuq għal isfel jew minn isfel għal fuq imwaħħal; Dock tad-datum tal-installazzjoni huwa miżjud fuq in-naħa tal-ġisem; Il-qiegħ tal-ġisem għandu toqba tal-PIN ta 'pożizzjonament, ħin ta' assemblaġġ konvenjenti;

Kwantità:
Disponibbiltà:





Staqsa Żid mal-Basket Esportazzjoni PDF

Mudell:
M302
Ditta:
SiRON
Kodiċi:
9001909090

800mm Puplesija massima 500mm/s Veloċità massima Kamin tal-bolbering Φ10mm

Deskrizzjoni tal-Prodott

Dwar l-għażla

Eżempju ta 'għażla: M302-5-50-BC-M10B-E5 huwa serje M302, gwida 5mm, stroke 50, mutur espost, Mitsubishi 100W bil-brejk, l-ebda sensor ta' oriġini, l-ebda sensor ta 'limitu;

Nota: Jekk għandek bżonn stili oħra, jekk jogħġbok ikkonsulta l-istaff tal-bejgħ tagħna.

Senser tal-oriġini: il-limitu tal-puplesija tal-għażla 50mm: (1) Il-limitu tat-tip tal-oriġini għandu jitqiegħed fuq naħat differenti, (2) pjanċi tal-induzzjoni għandhom jiġu installati fuq iż-żewġ naħat tas-sedil slide;

Speċifikazzjoni tal-prodott

Proġett			Speċifikazzjoni
Speċifikazzjonijiet	Ripetizzjoni (mm)		±0.01
	Kamin tal-ballun (mm)		5	10	20
	Veloċità massima (mm/s)		250	500	1000
	Tagħbija massima (kg)	Orizzontali	30	15	10
		Vertikali	10	5	2.2
	Spinta nominali (n)		341	170	85
	Pitch tal-puplesija (mm)		50-800mm/50 intervall
Sarts	Output tal-mutur servo AC (w)		100
	Jista 'jkun mgħammar b'mutur stepping		57
	kamin tal-ballun (mm)		C7 φ12
	Akkoppjar (mm)		7×8
	Senser tad-dar	Barra	K017-A6

Metodu ta 'installazzjoni

企业微信截图_ 17740752489 24

Sporġenza permissibbli

企业微信截图_ 17740753424 931

Moment statiku tat-tagħbija

TIEGĦI	103
MP	103
MR	144

企业微信截图_ 17740753898 391

Id-dejta indikata fit-tabella tat-torque tirrappreżenta ċ-ċentru tal-gravità Taħt kundizzjonijiet ta 'użu normali li jikkonformaw ma' vjolazzjonijiet tal-katalgu, il-ħajja garantita hija ta '10,000 kilometru L-ispeċifikazzjonijiet standard ma jistgħux jiġu segwiti meta tuża l-parank invertit. Jekk għandek xi bżonnijiet, jekk jogħġbok ikkonsulta l-istaff tal-bejgħ tagħna

Marka tal-mutur xierqa

Brand	Il-marka tal-mutur	Jekk il-brejkijiet	Kapaċità tal-mutur	vultaġġ	Mudell tal-mutur	vultaġġ
Mitsubishi	M	Ebda brejkijiet (stil orizzontali)	100	220	HG-KR13	MR-J4-10A
Mitsubishi	M	Bil-brejk (stil vertikali)	100	220	HG-KR13B	MR-J4-10A
Panasonic	P	Ebda brejkijiet (stil orizzontali)	100	220	MSMD012G1U	MADHT1505
Panasonic	P	Bil-brejk (stil vertikali)	100	220	MSMD012G1V	MADHT1505
Delta	T	Ebda brejkijiet (stil orizzontali)	100	220	ECMA-C20404ES	ASD-B20121-B
Delta	T	Bil-brejk (stil vertikali)	100	220	ECMA-C20404FS	ASD-B20121-B

Tpinġija tad-dimensjoni ġenerali

Meta l-puplesija tkun ta '50, peress li t-toqob fissi tat-tip ta' qfil fuq il-korp prinċipali se jkunu koperti mis-sedil slide, 4 viti biss jistgħu jintużaw għall-iffissar. LAMNP Huwa rakkomandat li l-klijent juża t-toqob fissi tat-tip li jsakkar il-qiegħ biex jissakkar il-korp prinċipali

Puplesija	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	271	321	371	421	471	521	571	621	671	721	771	821	871	921	971	1021
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
piż (kg)	2.23	2.42	2.62	2.82	3.01	3.21	3.41	3.6	3.8	4	4.19	4.39	4.59	4.78	4.98	5.18

企业微信截图_ 17740756909 785

Meta l-puplesija tkun ta '50, peress li t-toqob fissi tat-tip ta' qfil fuq il-korp prinċipali se jkunu koperti mis-sedil slide, 4 viti biss jistgħu jintużaw għall-iffissar. Huwa rakkomandat li l-klijent juża t-toqob fissi tat-tip li jsakkar il-qiegħ biex jissakkar il-korp prinċipali

Puplesija	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7
N	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
piż (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.58	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

Nota: Meta l-mutur jintewa 'l isfel, jekk jintgħażel mutur tal-brejk jew jinqabeż il-limitu tat-tul totali tal-mutur, it-toqba PIN standard ma tistax tiġi applikata. Jekk għandek xi bżonnijiet, jekk jogħġbok ikkonsulta l-istaff tal-bejgħ tagħna.

企业微信截图_ 17740758114 021

Meta l-puplesija tkun ta '50, peress li t-toqob fissi tat-tip ta' qfil fuq il-korp prinċipali se jkunu koperti mis-sedil slide, 4 viti biss jistgħu jintużaw għall-iffissar. Huwa rakkomandat li l-klijent juża t-toqob fissi tat-tip li jsakkar il-qiegħ biex jissakkar il-korp prinċipali.

Puplesija	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
piż (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.58	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

企业微信截图_ 17740759245 63

Meta l-puplesija tkun ta '50, peress li t-toqob fissi tat-tip ta' qfil fuq il-korp prinċipali se jkunu koperti mis-sedil slide, 4 viti biss jistgħu jintużaw għall-iffissar. Huwa rakkomandat li l-klijent juża t-toqob fissi tat-tip li jsakkar il-qiegħ biex jissakkar il-korp prinċipali.

Puplesija	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
piż (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.59	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

Nota: Meta l-mutur jintewa 'l isfel, jekk jintgħażel mutur tal-brejk jew jinqabeż il-limitu tat-tul totali tal-mutur, it-toqba PIN standard ma tistax tiġi applikata. Jekk għandek xi bżonnijiet, jekk jogħġbok ikkonsulta l-istaff tal-bejgħ tagħna.
