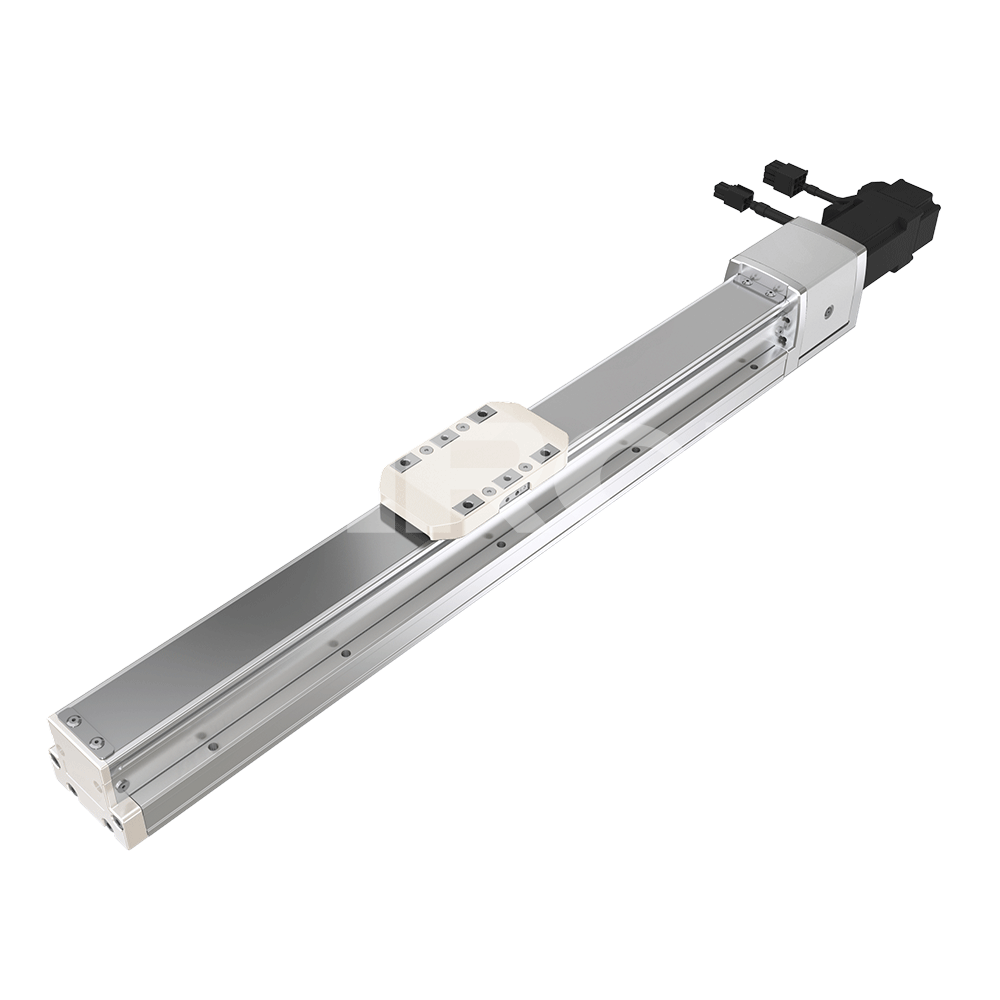

Modul se zabudovaným kuličkovým šroubem SiRON M302

O výběru

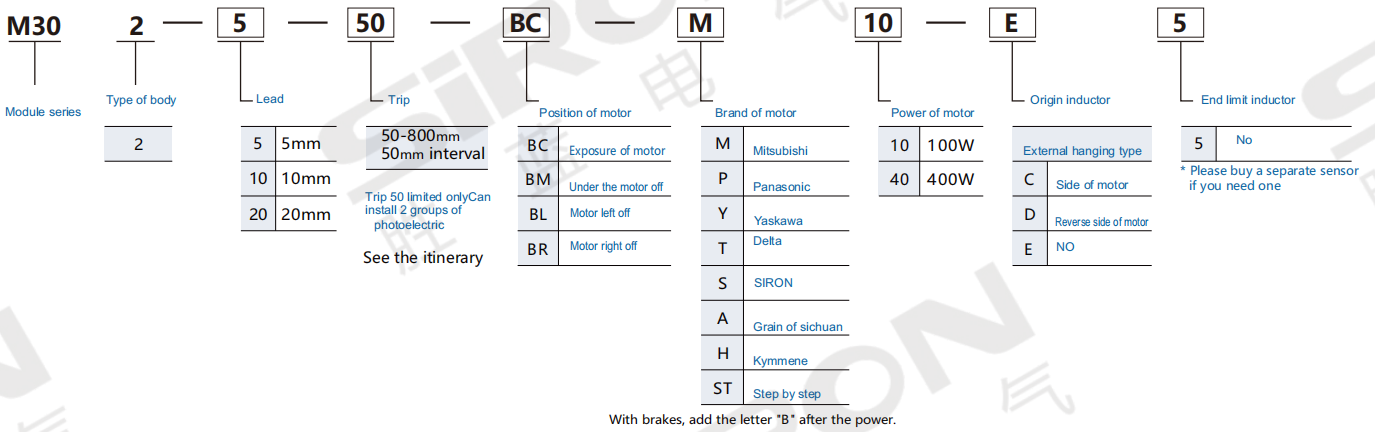

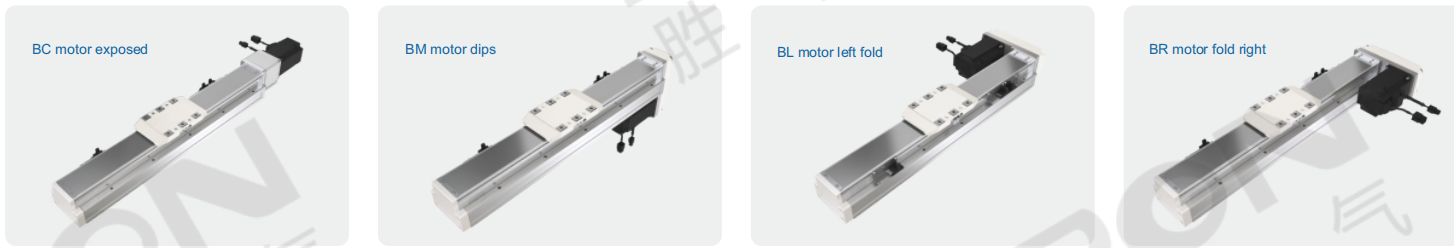

Příklad výběru: M302-5-50-BC-M10B-E5 je řada M302, vedení 5mm, zdvih 50, motor odkrytý, Mitsubishi 100W s brzdou, bez snímače původu, bez snímače limitu;

Poznámka: Pokud potřebujete jiné styly, obraťte se na naše prodejní pracovníky.

Snímač počátku: limit výběru zdvihu 50 mm: (1) Limit typu počátku by měl být umístěn na různých stranách, (2) indukční desky by měly být instalovány na obou stranách sedla posuvu;

Specifikace produktu

Projekt			Specifikace
Specifikace	Opakovatelnost (mm)		±0,01
	Kuličkové vedení (mm)		5	10	20
	Maximální rychlost (mm/s)		250	500	1000
	Maximální užitečné zatížení (kg)	Horizontální	30	15	10
		Vertikální	10	5	2.2
	Jmenovitý tah (n)		341	170	85
	Rozteč zdvihu (mm)		50-800mm/50 interval
Sarts	Výstup AC servomotoru (w)		100
	Lze vybavit krokovým motorem		57
	Kulový šroub (mm)		C7 φ12
	Spojka (mm)		7×8
	Domácí senzor	Mimo	K017-A6

Způsob instalace

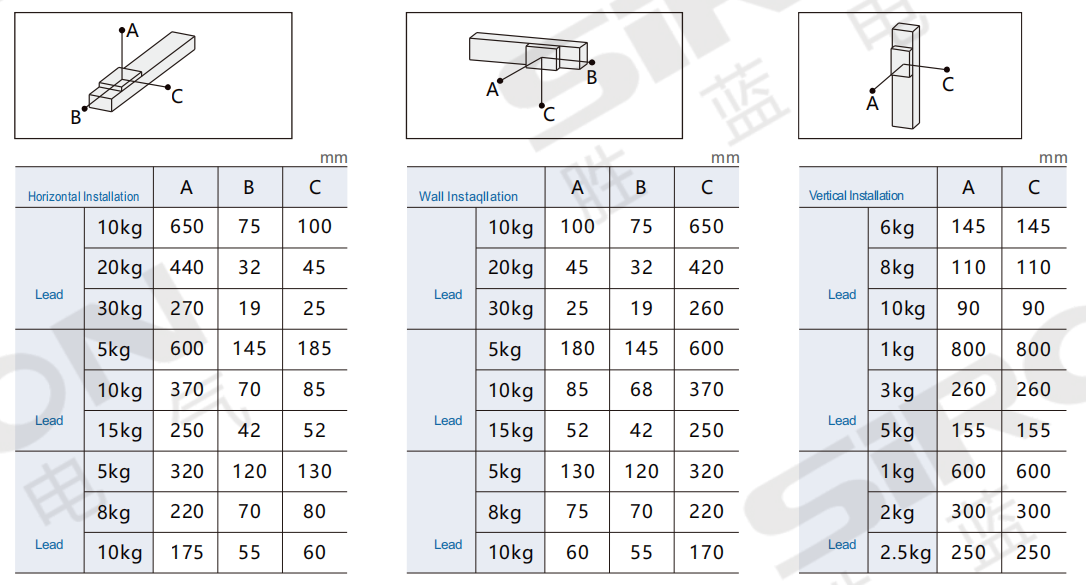

Přípustný přesah

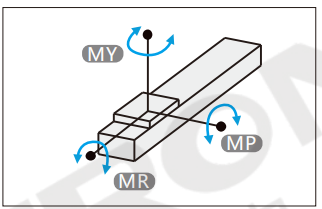

Statický moment zatížení

MŮJ	103
MP	103
PAN	144

Údaje uvedené v tabulce točivého momentu představují těžiště Za normálních podmínek použití, které odpovídají katalogovým porušením, je garantovaná životnost 10 000 kilometrů Při použití obráceného kladkostroje nelze dodržovat standardní specifikace. Máte-li nějaké potřeby, obraťte se na naše prodejní pracovníky

Vhodná značka motoru

Značka	Značka motoru	Ať už brzdy	Kapacita motoru	napětí	Model motoru	napětí
Mitsubishi	M	Žádné brzdy (horizontální styl)	100	220	HG-KR13	MR-J4-10A
		S brzdou (vertikální styl)	100	220	HG-KR13B	MR-J4-10A
Panasonic	P	Žádné brzdy (horizontální styl)	100	220	MSMD012G1U	MADHT1505
		S brzdou (vertikální styl)	100	220	MSMD012G1V	MADHT1505
Delta	T	Žádné brzdy (horizontální styl)	100	220	ECMA-C20404ES	ASD-B20121-B
		S brzdou (vertikální styl)	100	220	ECMA-C20404FS	ASD-B20121-B

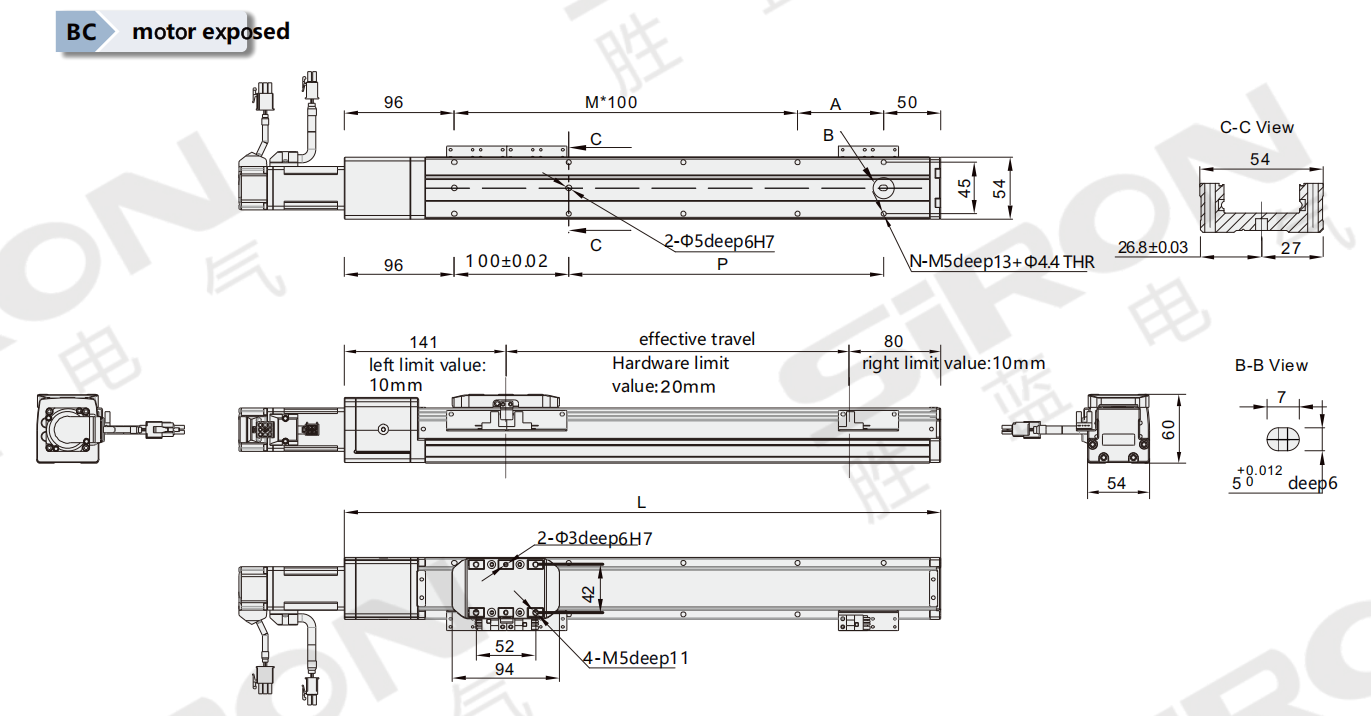

Výkres obecných rozměrů

Při zdvihu 50, protože pevné otvory uzamykacího typu na hlavním tělese budou zakryty sedlem posuvu, lze k fixaci použít pouze 4 šrouby. LAMNP Zákazníkovi se doporučuje, aby k uzamčení hlavního těla použil pevné otvory se spodním uzamykáním

Mrtvice	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	271	321	371	421	471	521	571	621	671	721	771	821	871	921	971	1021
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
hmotnost (kg)	2.23	2.42	2.62	2.82	3.01	3.21	3.41	3.6	3.8	4	4.19	4.39	4.59	4.78	4.98	5.18

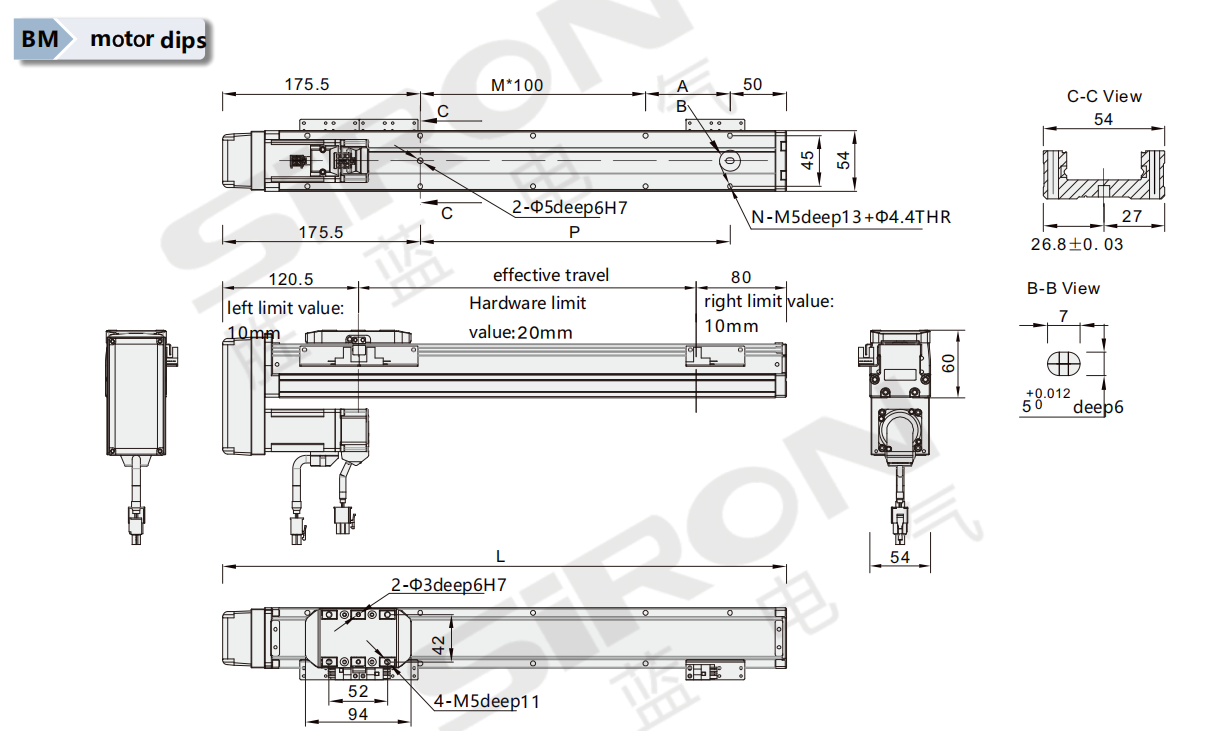

Při zdvihu 50, protože pevné otvory uzamykacího typu na hlavním tělese budou zakryty sedlem posuvu, lze k fixaci použít pouze 4 šrouby. Zákazníkovi se doporučuje, aby k uzamčení hlavního těla použil pevné otvory se spodním zamykáním

Mrtvice	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7
N	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
hmotnost (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.58	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

Poznámka: Když je motor sklopený, je zvolen brzdový motor nebo je překročen limit celkové délky motoru, nelze použít standardní otvor pro PIN. Máte-li nějaké potřeby, obraťte se na naše prodejní pracovníky.

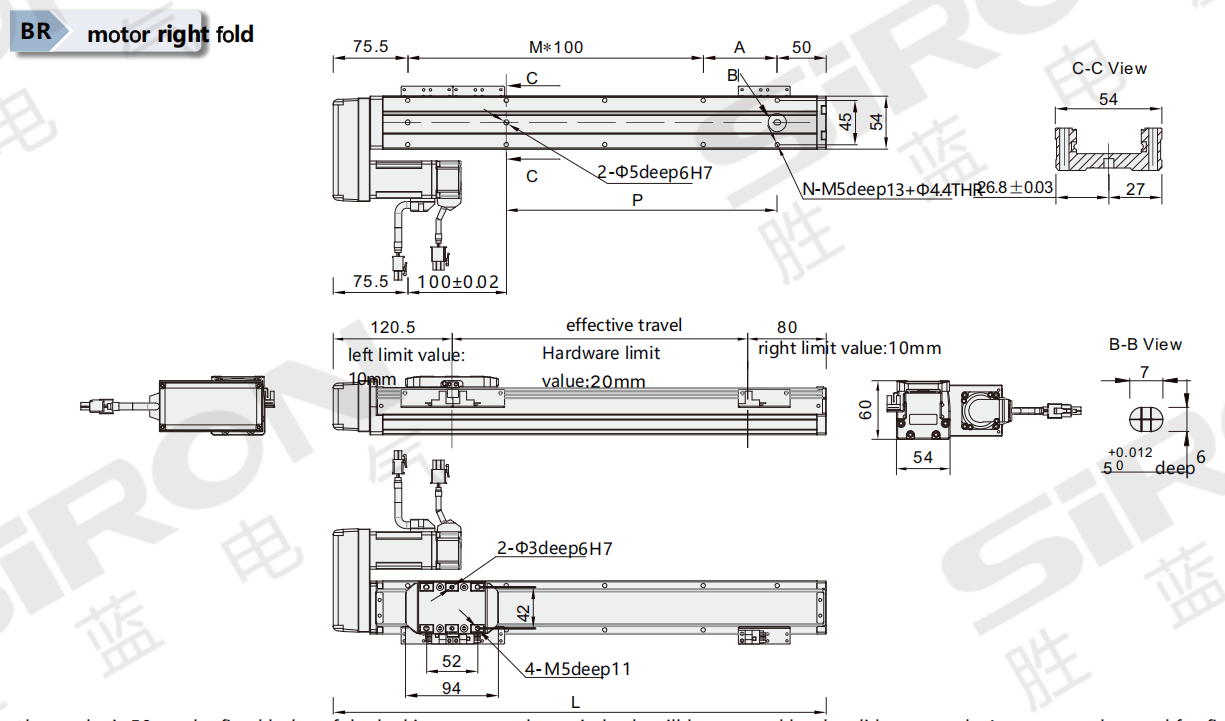

Při zdvihu 50, protože pevné otvory uzamykacího typu na hlavním tělese budou zakryty sedlem posuvu, lze k fixaci použít pouze 4 šrouby. Zákazníkovi se doporučuje, aby k uzamčení hlavního těla použil pevné otvory se spodním zamykáním.

Mrtvice	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
hmotnost (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.58	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

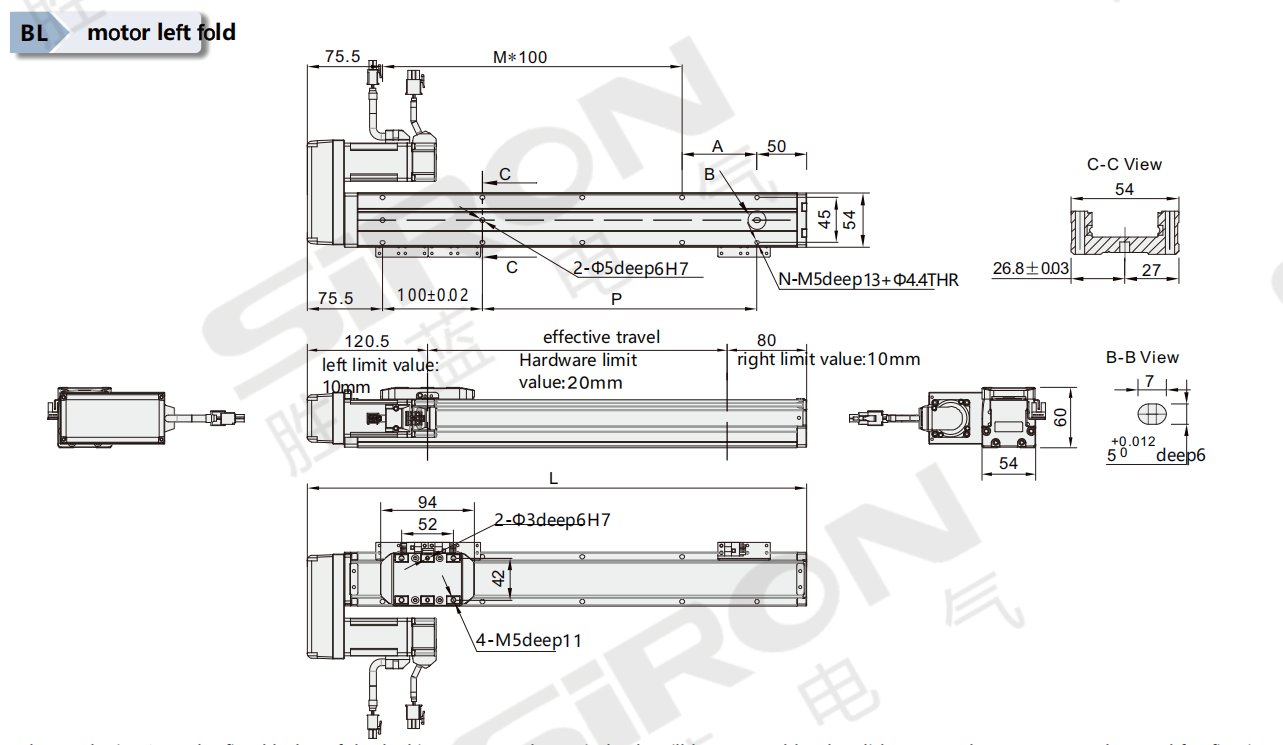

Při zdvihu 50, protože pevné otvory uzamykacího typu na hlavním tělese budou zakryty sedlem posuvu, lze k fixaci použít pouze 4 šrouby. Zákazníkovi se doporučuje, aby k uzamčení hlavního těla použil pevné otvory se spodním zamykáním.

Mrtvice	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	250.5	300.5	350.5	400.5	450.5	500.5	550.5	600.5	650.5	700.5	750.5	800.5	850.5	900.5	950.5	1000.5
A	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
hmotnost (kg)	2.4	2.59	2.79	2.99	3.18	3.38	3.59	3.77	3.97	4.17	4.36	4.56	4.76	4.95	5.15	5.35

Poznámka: Když je motor sklopený, je zvolen brzdový motor nebo je překročen limit celkové délky motoru, nelze použít standardní otvor pro PIN. Máte-li nějaké potřeby, obraťte se na naše prodejní pracovníky.
