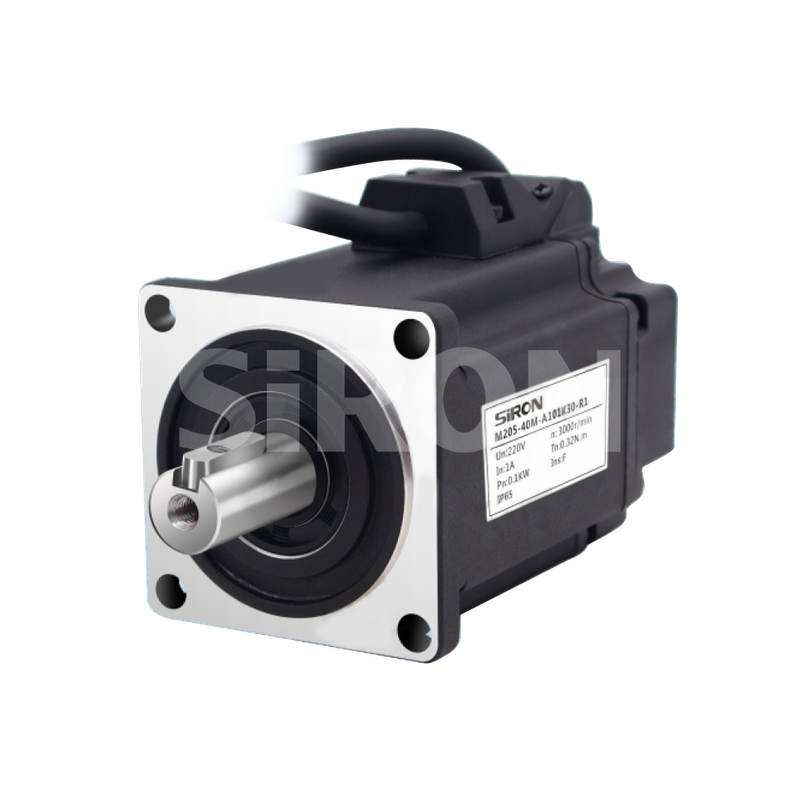

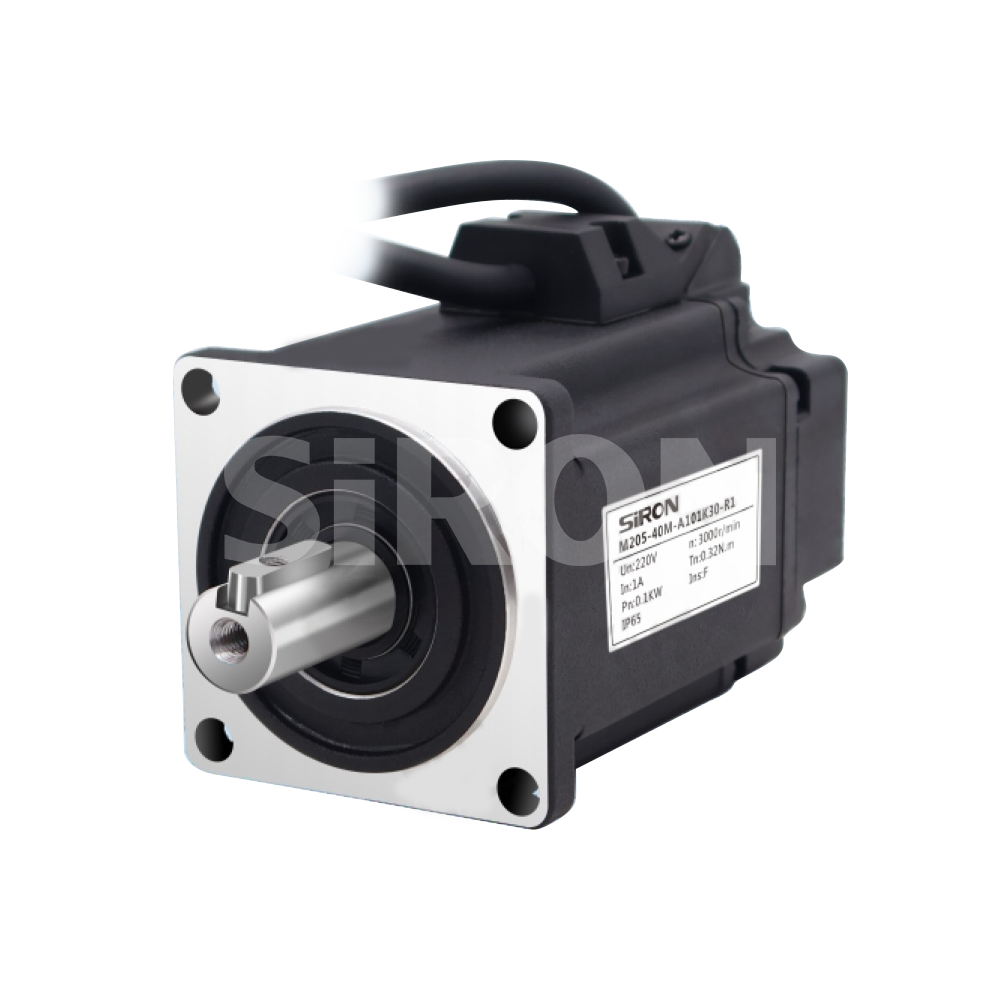

SiRON M205 AC 220V 380V 40 60 80 130 180 Flanġ Servo Mutur

Dwar l-għażla

Eżempju ta 'għażla: M205-40S-A101K30-R1-B jirrappreżenta l-mutur servo tas-serje M205, b'daqs tal-flanġ ta' 40mm, speċifikazzjoni ta 'inerzja ta' inerzja baxxa, vultaġġ stmat ta 'AC220V, qawwa ta' 100W, veloċità ratata ta '3000r/min, tip ta' brejk inkrementali u a17-bit.

Tabella 1: Flanġijiet

Kodiċi	40	60	80	130	180
Daqs tal-ħanek	40mm	60mm	80mm	130mm	180mm

Tabella 2:Qawwa

100w ~ 850w

Kodiċi	10		20		40		75		85
Qawwa	100W		200W		400W		750W		850W

1.0kw ~ 1.5kw

Kodiċi	10	13	15	18	20	29	30	44	55	75
Qawwa	1.0kW	1.3kW	1.5kW	1.8kW	2.0kW	2.9kW	3.0kW	4.4kW	5.5kW	7.5kW

Tabella 3: Tipi ta' Encoder

Kodiċi	R1	D11*	D10
Tip ta' encoder	Valur assolut ta' 17-il bit	Valur assolut ta' 17-il bit	Valur assolut 23-bit

Speċifikazzjoni

Ⅰ、40 flanġ (220V)

Serje tal-ħanek	4 0 Serje tal-flanġ
Mudell tal-mutur	M205-40M-A101K30-R1	M205-40M-A101K30-D10
Qawwa nominali	0.10
Torque nominali/massimu	0.32/0.96
Rated/Veloċità massima	3000/6000
Kurrent nominali/massimu	1/3.1
Torque kostanti	0.32
Linja Lura EMF Kostanti	19
Numru ta' pari ta' arbli	5
Klassi ta 'insulazzjoni	KlassiF
Inerzja tar-rotor (mingħajr brejk)	0.053 × 10⁴ mingħajr brejk: 0.05 × 10⁴
Lmingħajr /bil-brejk	79.5/112.5
Tip ta' inerzja	Inerzja Medja

Dimensjoni

Ⅱ、60 Flanġ (220V)

Serje tal-ħanek	60 flanġ serje
Mudell tal-mutur	M202-60-A201K30-D12	M202-60-A201K30-D11	M202-60-A401K30-D12	M202-60-A401K30-D11	M202-60-A601K30-D12	M202-60-A601K30-D11
Qawwa nominali	0.20		0.40		0.60
Kurrent nominali	1.7		2.5		4.1
Veloċità ratata	3000		3000		3000
Torque nominali/Peak torque	0.64/1.91		1.27/3.81		1.9/5.7
Lura forza elettromotiva	33		31		32.5
Koeffiċjent tat-torque	0.38		0.51		0.46
Inerzja tar-rotor (mingħajr brejk)	0.38×10⁻⁴		0.52×10⁻⁴		0.75×10⁻⁴
Reżistenza tal-Wajer	4.5		3.24		2.55
Inductance bejn iwassal	4.3		5.8		3.9
Kostanti elettriku	4.74		1.79		1.53
Logaritmu polari	5
Livell ta 'insulazzjoni tal-mutur/Livell ta' protezzjoni	Klassi F/IP65
Tkebbib tal-mutur encoder	PE U v w
Encoder wiring	E- E+ SD- 0V SD+ +5V PE 2 3 4 5 6 7 1
Ambjent operattiv	Temperatura ambjentali:-20 ℃ sa + 40 ℃ Umdità ambjentali: Umdità relattiva <90% (taħt kundizzjonijiet mhux frosting)
Lmingħajr/bil-brejk	76/106		92/122		110/140

Ⅲ、80 Flanġ (220V)

Serje tal-ħanek	80 serje flanġijiet
Mudell tal-mutur	M202-80-A751K30-D12	M202-80-A751K30-D11	M202-80-A102K25-D12 M202-80-A102K25-D11	M202-80-A102K30-D12	M202-80-A102K30-D11
Qawwa nominali	0.75		1.0	1.0
Kurrent nominali	4.4/13.8		4.6/13.8	4.8/14.4
Veloċità ratata	3000		2500	3000
Torque nominali/Peak torque	2.39/7.17		3.82/11.64	3.2/9.6
Lura forza elettromotiva	34		54	42
Koeffiċjent tat-torque	0.54		0.83	0.7
Inerzja tar-rotor (mingħajr brejk)	1.48×10⁻⁴		2.27×10⁻⁴	2.4×10⁻⁴
Reżistenza tal-Wajer	1.08		2.4	1.4
Inductance bejn iwassal	4.2		9.5	7.2
Logaritmu polari	3.89		3.7	/
Livell ta 'insulazzjoni tal-mutur/Livell ta' protezzjoni	5
Tkebbib tal-mutur encoder	Klassi F/IP65
Encoder wiring	PE U V W
Encoder wiring	E-E+SD-0V SD++5V PE 234 5 6 7 1
Ambjent operattiv	Temperatura ambjentali:-20 ℃ sa + 40 ℃ Umdità ambjentali: Umdità relattiva <90% (taħt kundizzjonijiet mhux frosting)
Lmingħajr /bil-brejk	98.5/134		113/147	120/154

Dimensjoni

80 flanġ

Applikazzjoni

L-applikazzjoni fl-industrija tal-batteriji tal-litju

L-applikazzjoni ta ' CNC machi L-applikazzjoni fl-għodda tal-industrija tal-batterija tal-litju ne
