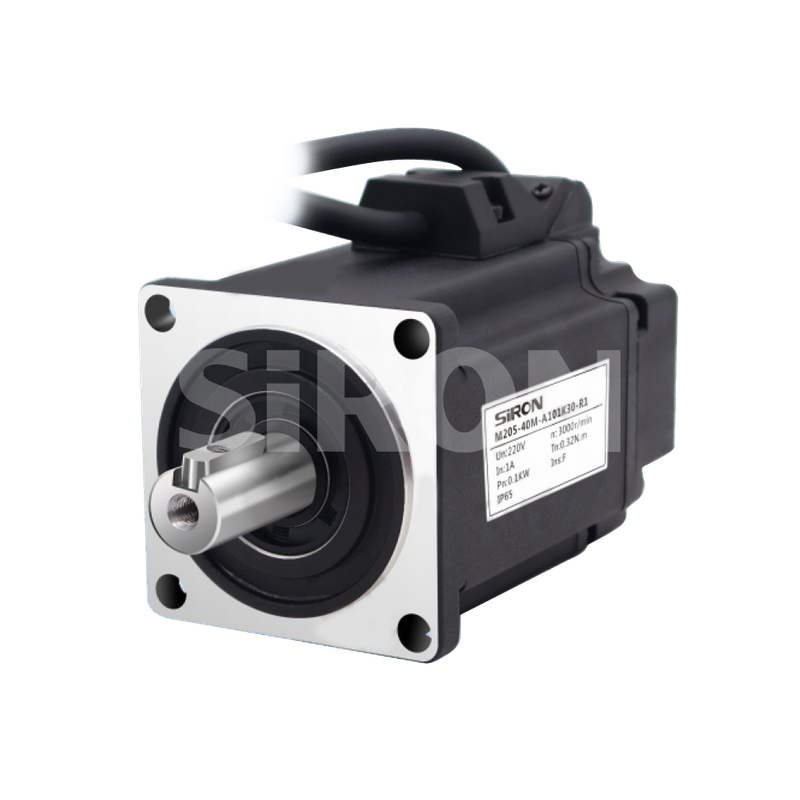

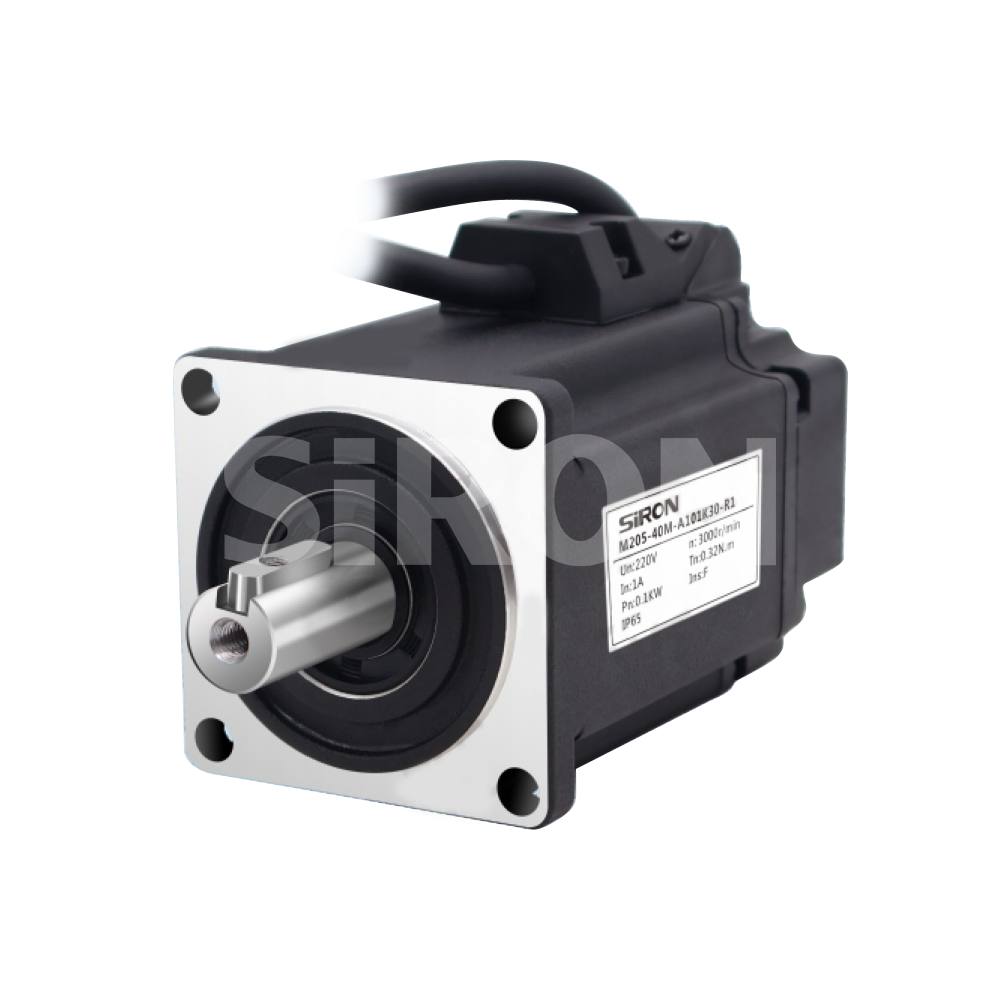

SiRON M205 AC 220V 380V 40 60 80 130 180 Σερβοκινητήρας φλάντζας

Σχετικά με την επιλογή

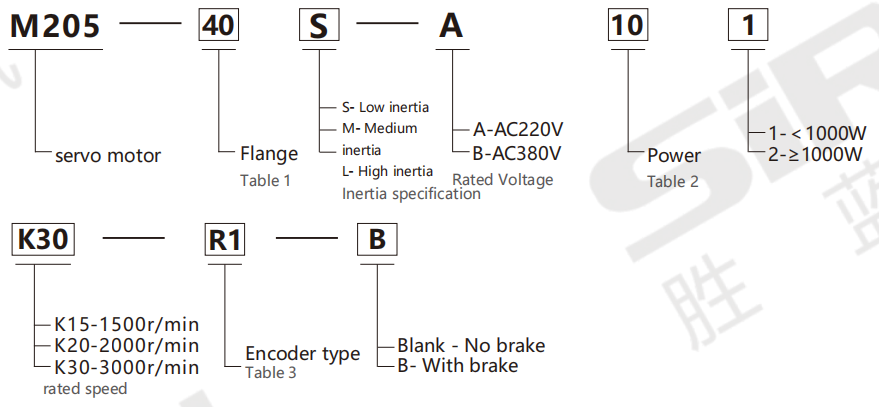

Παράδειγμα επιλογής: Το M205-40S-A101K30-R1-B αντιπροσωπεύει τον σερβοκινητήρα της σειράς M205, με μέγεθος φλάντζας 40 mm, προδιαγραφή αδράνειας χαμηλής αδράνειας, ονομαστική τάση AC220V, ισχύ 100 W, ονομαστική ταχύτητα 3,17 incre, anbraal/min.

Πίνακας 1: Φλάντζες

Κώδικας	40	60	80	130	180
Μέγεθος φλάντζας	40 χλστ	60 mm	80 χλστ	130 χλστ	180 χλστ

Πίνακας 2: Ισχύς

100w~850w

Κώδικας	10		20		40		75		85
Εξουσία	100W		200W		400W		750 W		850 W

1,0kw~1,5kw

Κώδικας	10	13	15	18	20	29	30	44	55	75
Εξουσία	1,0 kW	1,3 kW	1,5 kW	1,8 kW	2,0 kW	2,9 kW	3,0 kW	4,4 kW	5,5 kW	7,5 kW

Πίνακας 3: Τύποι κωδικοποιητών

Κώδικας	R1	D11*	D10
Τύπος κωδικοποιητή	Απόλυτη τιμή 17 bit	Απόλυτη τιμή 17 bit	Απόλυτη τιμή 23 bit

Προσδιορισμός

Ⅰ, 40 φλάντζες (220V)

Σειρά φλάντζας	Σειρά φλάντζας 4 0
Μοντέλο κινητήρα	M205-40M-A101K30-R1	M205-40M-A101K30-D10
Ονομαστική ισχύς	0.10
Ονομαστική/Μέγιστη ροπή	0,32/0,96
Ονομαστική/Μέγιστη ταχύτητα	3000/6000
Ονομαστικό/Μέγιστο ρεύμα	1/3.1
Σταθερή ροπής	0.32
Line Back EMF Constant	19
Αριθμός ζευγών πόλων	5
Κατηγορία μόνωσης	ClassF
Αδράνεια ρότορα (χωρίς φρένο)	0,053×104 χωρίς φρένο: 0,05×104
Lχωρίς /με φρένο	79,5/112,5
Τύπος αδράνειας	Μέτρια αδράνεια

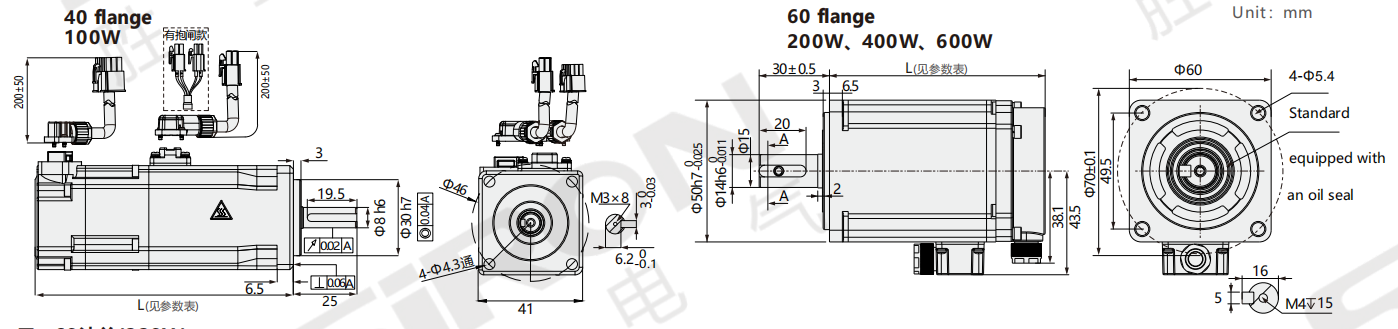

Διάσταση

Ⅱ, 60 φλάντζα (220 V )

Σειρά φλάντζας	Σειρά 60 φλάντζες
Μοντέλο κινητήρα	M202-60-A201K30-D12	M202-60-A201K30-D11	M202-60-A401K30-D12	M202-60-A401K30-D11	M202-60-A601K30-D12	M202-60-A601K30-D11
Ονομαστική ισχύς	0.20		0.40		0.60
Ονομαστικό ρεύμα	1.7		2.5		4.1
Ωριαία ταχύτητα	3000		3000		3000
Ονομαστική ροπή/Μέγιστη ροπή	0,64/1,91		1,27/3,81		1,9/5,7
Ηλεκτροκινητική δύναμη πίσω	33		31		32.5
Συντελεστής ροπής	0.38		0.51		0.46
Αδράνεια ρότορα (χωρίς φρένο)	0,38×10-4		0,52×10⁴		0,75×10-4
Αντίσταση σύρματος	4.5		3.24		2.55
Επαγωγή μεταξύ των απαγωγών	4.3		5.8		3.9
Ηλεκτρική σταθερά	4.74		1.79		1.53
Πολικός λογάριθμος	5
Επίπεδο μόνωσης κινητήρα/Επίπεδο προστασίας	Κλάση F/IP65
Περιέλιξη κινητήρα κωδικοποιητή	PE U v w
Καλωδίωση κωδικοποιητή	E- E+ SD- 0V SD+ +5V PE 2 3 4 5 6 7 1
Λειτουργικό περιβάλλον	Θερμοκρασία περιβάλλοντος: -20℃ έως +40℃ Υγρασία περιβάλλοντος: Σχετική υγρασία<90% (σε συνθήκες χωρίς παγετό)
Lχωρίς/με φρένο	76/106		92/122		110/140

Ⅲ, 80 φλάντζα (220 V )

Σειρά φλάντζας	Σειρά 80 φλάντζες
Μοντέλο κινητήρα	M202-80-A751K30-D12	M202-80-A751K30-D11	M202-80-A102K25-D12 M202-80-A102K25-D11	M202-80-A102K30-D12	M202-80-A102K30-D11
Ονομαστική ισχύς	0.75		1.0	1.0
Ονομαστικό ρεύμα	4.4/13.8		4.6/13.8	4.8/14.4
Ωριαία ταχύτητα	3000		2500	3000
Ονομαστική ροπή/Μέγιστη ροπή	2.39/7.17		3,82/11,64	3.2/9.6
Ηλεκτροκινητική δύναμη πίσω	34		54	42
Συντελεστής ροπής	0.54		0.83	0.7
Αδράνεια ρότορα (χωρίς φρένο)	1,48×10⁻4		2,27×10⁴	2,4×10-4
Αντίσταση σύρματος	1.08		2.4	1.4
Επαγωγή μεταξύ των απαγωγών	4.2		9.5	7.2
Πολικός λογάριθμος	3.89		3.7	/
Επίπεδο μόνωσης κινητήρα/Επίπεδο προστασίας	5
Περιέλιξη κινητήρα κωδικοποιητή	Κλάση F/IP65
Καλωδίωση κωδικοποιητή	PE U V W
Καλωδίωση κωδικοποιητή	E-E+SD-0V SD++5V PE 234 5 6 7 1
Λειτουργικό περιβάλλον	Θερμοκρασία περιβάλλοντος: -20℃ έως +40℃ Υγρασία περιβάλλοντος: Σχετική υγρασία<90% (σε συνθήκες χωρίς παγετό)
Lχωρίς /με φρένο	98,5/134		113/147	120/154

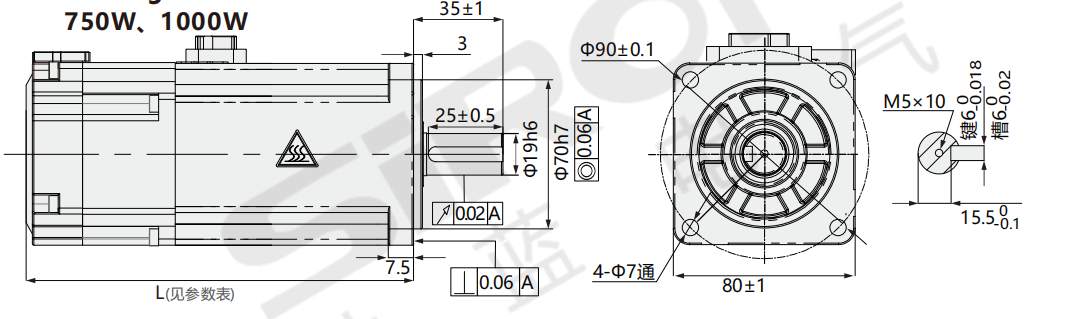

Διάσταση

80 φλάντζα

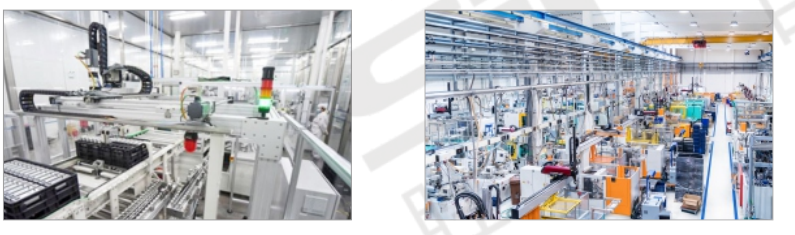

Εφαρμογή

Η εφαρμογή στη βιομηχανία μπαταριών λιθίου

Η εφαρμογή του CNC machi Η εφαρμογή στη βιομηχανία μπαταριών λιθίου ne εργαλεία
