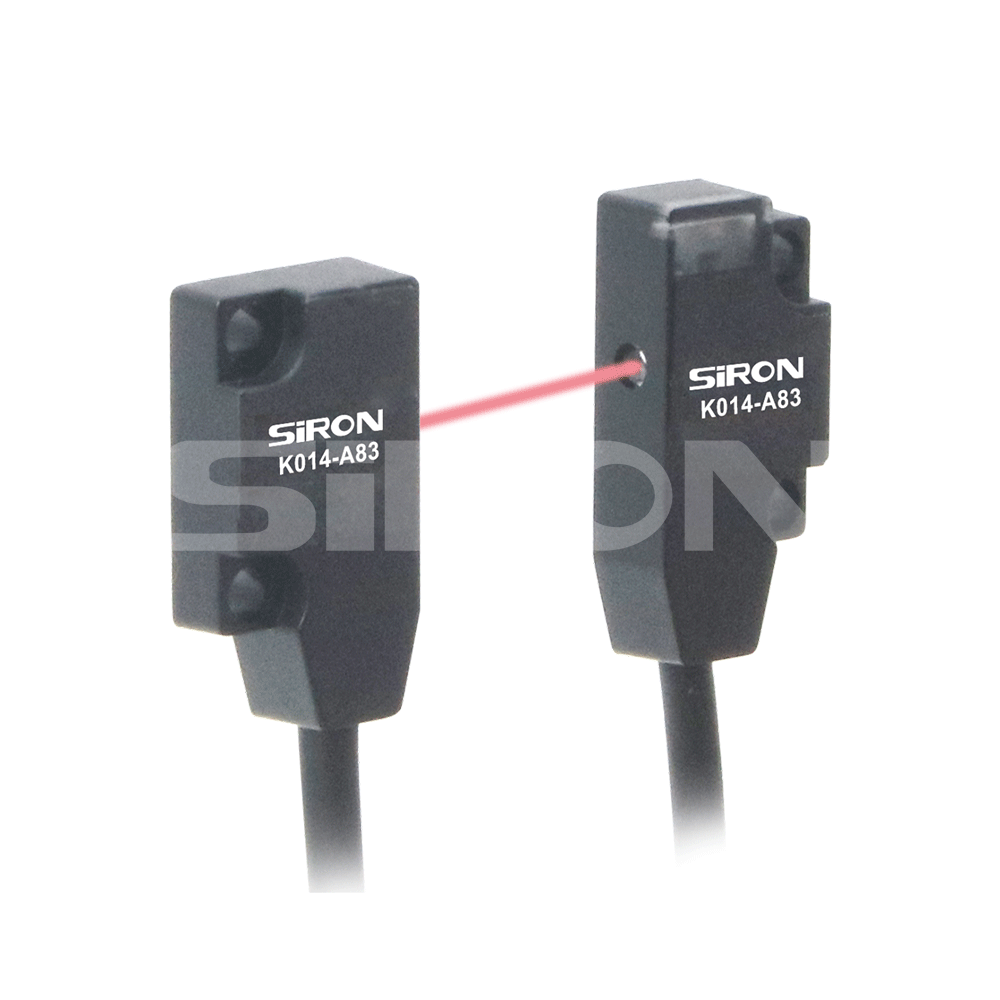

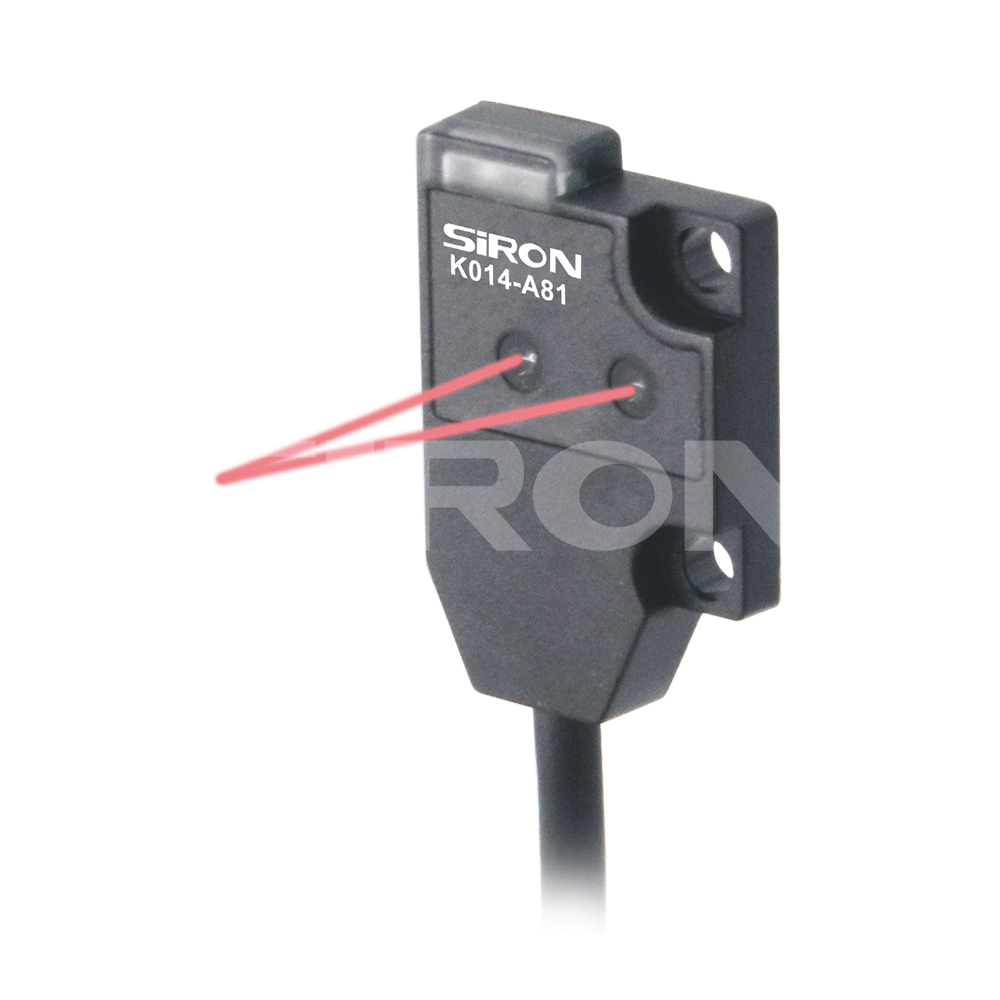

Ултра тенок фотоелектрични сензори од серијата SiRON K014-A81~K014-A83

За изборот

 Пример за избор: K014-A81 ја означува серијата K014, сериски број A81, со NPN излез,  Нормално отворена состојба;

                                         K014-A81-C ја означува серијата K014, сериски број A81, со PNP излез, Нормално затворена состојба.

Спецификации

Име		Фотоелектрични сензори (Ултра-Сим)
Модел	НПН БР	K014-A81	K014-A82	K014-A83
	NPN NC	K014-A81C	K014-A82C	K014-A83C
	ПНПН.О	K014-A81P	K014-A82P	K014-A83P
	ПНПН.Ц	K014-A81P-C	K014-A82P-C	K014-A83P-C
Изглед
Тип		Дифузна рефлексија	Преку зрак
Површини за откривање		предниот дел	предниот дел	Страна
Растојание за откривање		30 мм	500 мм
Големина на место		2,5X3mm/3cm	①5cm/50cm
Опсег на варијанса		<5%	/
Минимална супстанција за испитување		5мм:φ0,6мм	φ2mm   непроѕирен објект
		10 мм: φ1,5 мм
Повторливост		Под < 5 %
Излезен режим		NPN отворен колектор
Префрли режим		Light.on (дејство за влез на светлина); Dark.on (дејство за блокирање на светлината)
Време на одговор		<500μS	<1 ms
Фреквенција на одговор		700 HZ	300 HZ
Извор на светлина		Црвено светло  700nm	Црвено светло  660nm
Работен напон		DC12~24V±10%
Преостанат напон (пад на гласот)		<1,5 V (кога струјата на оптоварување е 100 mA, а жицата е 2 m)
Максимална струја на оптоварување		100 mA
Потрошувачка (без) струја		<10 mA	Ресивер: <10 mA; Предавател: <15 mA
Амбиентална температура		За време на работа: -10℃~55℃; За време на складирањето: -25℃~70℃, без замрзнување
Влажност на околината		При работа: 35%~85% RH; За време на складирањето: 35%~95% RH, без кондензација
Заштитни кола		Заштита од обратен поларитет / Заштита од пренапони / Заштита од краток спој
Степен на заштита		IP64
Светлина		Портокалова
Поврзување		Тип на довод на жица (3-јадра, стандардна должина на жица 2 метри)
Прилог		ABS
Отпорен на вибрации		10~55Hz, двојна амплитуда 1,0mm, по 30 минути во X/Y/Z насоки
Отпорен на Lmpact		300m/S⊃2;, по 3 пати во X/Y/Z насоки

Димензија

Дијаграм за поврзување
