Itin ploni SiRON K014-A81~K014-A83 serijos fotoelektriniai jutikliai

Apie atranką

 Pasirinkimo pavyzdys: K014-A81 nurodo K014 seriją, serijos numeris A81, su NPN išėjimu,  normaliai atidaryta būsena;

                                         K014-A81-C rodo K014 seriją, serijos numerį A81, su PNP išvestimi, paprastai uždara būsena.

Specifikacijos

Vardas		Fotoelektriniai jutikliai (Ultra-Sim)
Modelis	NPN NR	K014-A81	K014-A82	K014-A83
	NPN NC	K014-A81C	K014-A82C	K014-A83C
	PNPN.O	K014-A81P	K014-A82P	K014-A83P
	PNPN.C	K014-A81P-C	K014-A82P-C	K014-A83P-C
Išvaizda
Tipas		Difuzinis atspindys	Kibirkštis
Aptikimo paviršiai		priekyje	priekyje	Šoninė
Aptikimo atstumas		30 mm	500 mm
Dėmės dydis		2.5X3mm/3cm	①5cm/50cm
Variacijos diapazonas		<5 %	/
Minimali bandomoji medžiaga		5mm:φ0,6mm	φ2 mm   nepermatomas objektas
		10mm:φ1,5mm
Pakartojamumas		mažiau nei 5 %
Išvesties režimas		NPN atviras kolektorius
Perjungti režimą		Light.on (šviesos įėjimo veiksmas); Dark.on (šviesos blokavimo veiksmas)
Reagavimo laikas		<500μS	<1ms
Reagavimo dažnis		700 HZ	300 HZ
Šviesos šaltinis		Raudona šviesa  700nm	Raudona šviesa  660nm
Darbinė įtampa		DC12~24V±10 %
Liekamoji įtampa (sumažėjimas)		<1,5 V (kai apkrovos srovė yra 100 mA, o laidas yra 2 m)
Didžiausia apkrovos srovė		100 mA
Vartojimo (be elektros) srovė		<10mA	Imtuvas: <10mA; Siųstuvas: <15mA
Aplinkos temperatūra		Eksploatacijos metu: -10 ℃ ~ 55 ℃; Laikymo metu: -25 ℃ ~ 70 ℃, neužšąla
Aplinkos drėgmė		Eksploatacijos metu: 35% ~ 85% RH; Laikymo metu: 35% ~ 95% RH, nėra kondensato
Apsaugos grandinės		Apsauga nuo poliškumo keitimo / Apsauga nuo viršįtampių / Apsauga nuo trumpojo jungimo
Apsaugos laipsnis		IP64
Šviesa		Oranžinė
Ryšys		Laido išvesties tipas (3 gyslų, standartinis laido ilgis 2 metrai)
Aptvaras		ABS
Atsparus vibracijai		10–55 Hz, dviguba amplitudė 1,0 mm, po 30 minučių X/Y/Z kryptimis
Atsparus smūgiams		300 m/S⊃2;, po 3 kartus X/Y/Z kryptimis

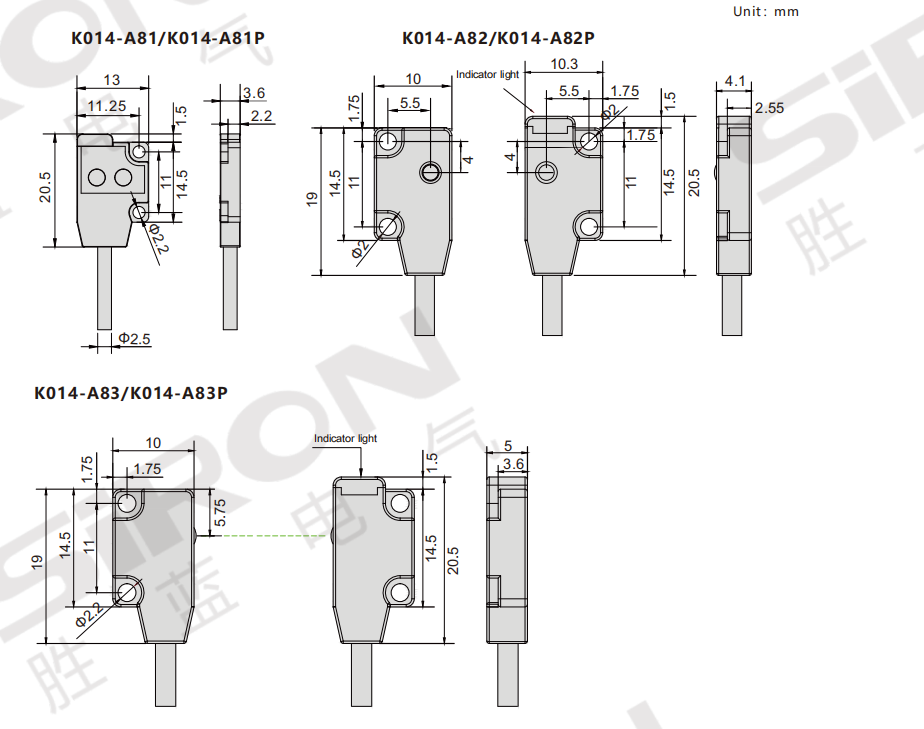

Matmenys

Sujungimo schema
