SiRON K014-A81~K014-A83 سلسلة أجهزة الاستشعار الكهروضوئية فائقة النحافة

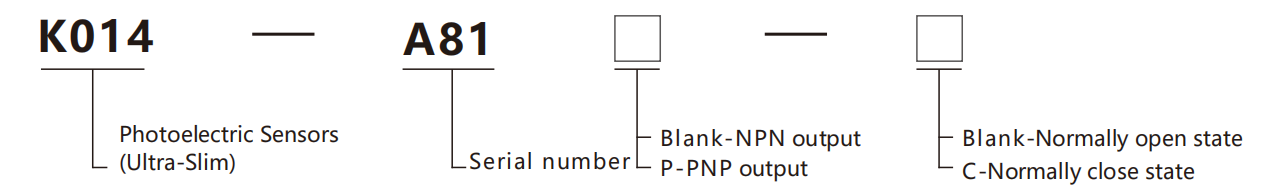

حول الاختيار

 مثال على التحديد: يشير K014-A81 إلى سلسلة K014، والرقم التسلسلي A81، مع إخراج NPN،  والحالة المفتوحة عادةً;

                                         يشير K014-A81-C إلى سلسلة K014، والرقم التسلسلي A81، مع مخرج PNP، وحالة الإغلاق الطبيعي.

تحديد

اسم		أجهزة الاستشعار الكهروضوئية (Ultra-Sim)
نموذج	رقم NPN	K014-A81	K014-A82	K014-A83
	إن بي إن إن سي	K014-A81C	K014-A82C	K014-A83C
	PNPN.O	K014-A81P	K014-A82P	K014-A83P
	PNPN.C	K014-A81P-C	K014-A82P-C	K014-A83P-C
مظهر
يكتب		انعكاس منتشر	من خلال شعاع
أسطح الكشف		أمام	أمام	جانب
مسافة الكشف		30 ملم	500 ملم
حجم البقعة		2.5 × 3 مم/3 سم	①5 سم/50 سم
نطاق التباين		<5%	/
الحد الأدنى من مادة الاختبار		5 مم: φ0.6 مم	φ2 مم  كائن معتم
		10 ملم:φ1.5 ملم
التكرار		أقل من 5%
وضع الإخراج		NPN جامع مفتوح
وضع التبديل		Light.on(إجراء دخول خفيف); Dark.on (إجراء حجب الضوء)
وقت الاستجابة		<500 ميكروثانية	<1 مللي ثانية
تردد الاستجابة		700 هرتز	300 هرتز
مصدر الضوء		الضوء الأحمر  700 نانومتر	الضوء الأحمر  660 نانومتر
جهد التشغيل		تيار مستمر 12 ~ 24 فولت ± 10%
الفولج المتبقي (انخفاض الصوت)		<1.5 فولت (عندما يكون تيار الحمل 100 مللي أمبير والسلك 2 متر)
الحد الأقصى للحمل الحالي		100 مللي أمبير
الاستهلاك (بدون تحميل) الحالي		<10 مللي أمبير	جهاز الاستقبال: <10 مللي أمبير؛ الارسال: <15mA
درجة الحرارة المحيطة		أثناء التشغيل: -10 درجة مئوية إلى 55 درجة مئوية؛ أثناء التخزين: -25 درجة مئوية إلى 70 درجة مئوية، بدون تجميد
الرطوبة المحيطة		أثناء التشغيل: 35%~85% رطوبة نسبية؛ أثناء التخزين: 35%~95% رطوبة نسبية، بدون تكثيف
دوائر الحماية		حماية انعكاس القطبية / حماية الطفرة / حماية ماس كهربائى
درجة الحماية		IP64
ضوء		البرتقالي
اتصال		نوع سلك الرصاص (ثلاثي النواة، طول السلك القياسي 2 متر)
الضميمة		ABS
مقاومة للاهتزاز		10 ~ 55 هرتز، سعة مزدوجة 1.0 مم، 30 دقيقة لكل منهما في اتجاهات X/Y/Z
مقاومة للصدمات		300 م/س⊃2؛، 3 مرات في اتجاهات X/Y/Z

البعد

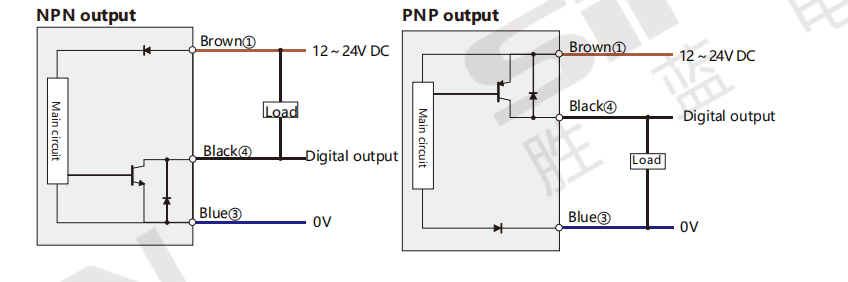

مخطط الأسلاك
