SiRON K014-A81~K014-A83 sērijas fotoelektriskie sensori īpaši plāni

Par atlasi

 Atlases piemērs: K014-A81 norāda K014 sēriju, sērijas numurs A81, ar NPN izeju,  parasti atvērts stāvoklis;

                                         K014-A81-C norāda K014 sēriju, sērijas numurs A81, ar PNP izvadi, parasti aizvērts stāvoklis.

Specifikācijas

Vārds		Fotoelektriskie sensori (Ultra-Sim)
Modelis	NPN NR	K014-A81	K014-A82	K014-A83
	NPN NC	K014-A81C	K014-A82C	K014-A83C
	PNPN.O	K014-A81P	K014-A82P	K014-A83P
	PNPN.C	K014-A81P-C	K014-A82P-C	K014-A83P-C

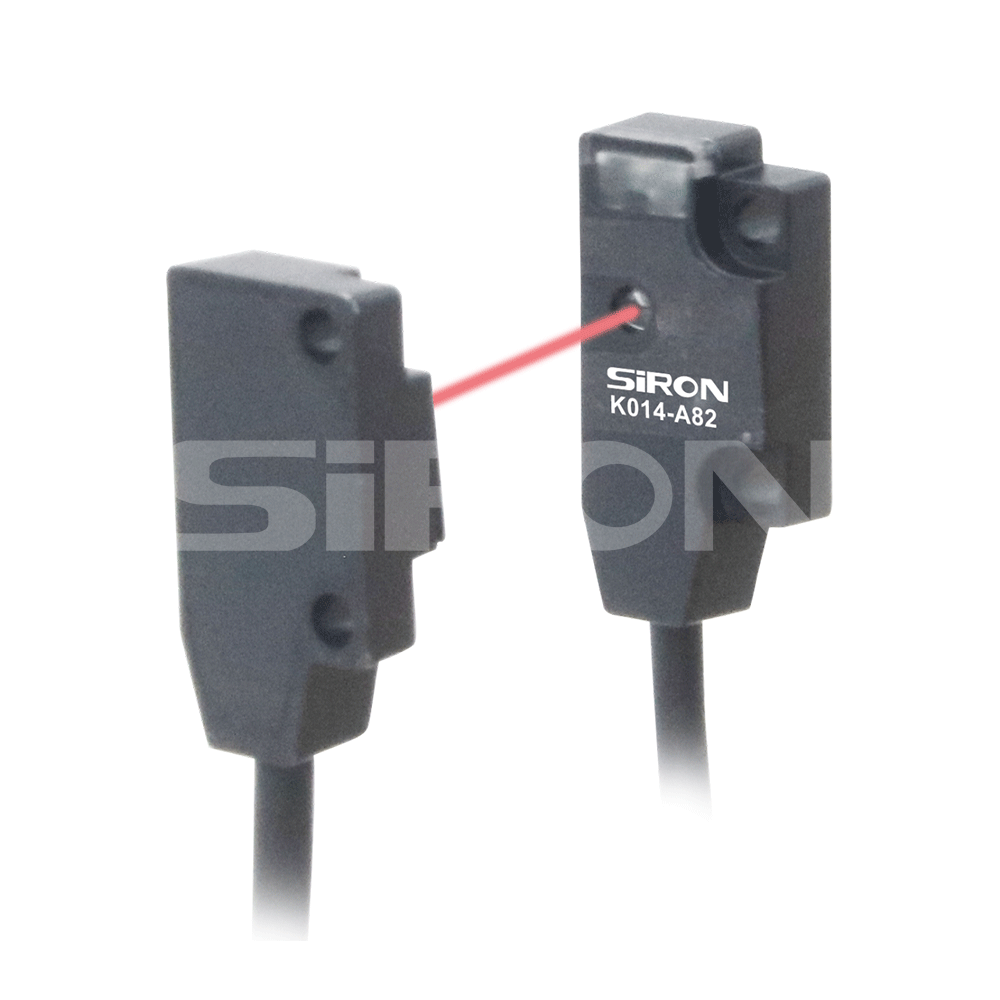

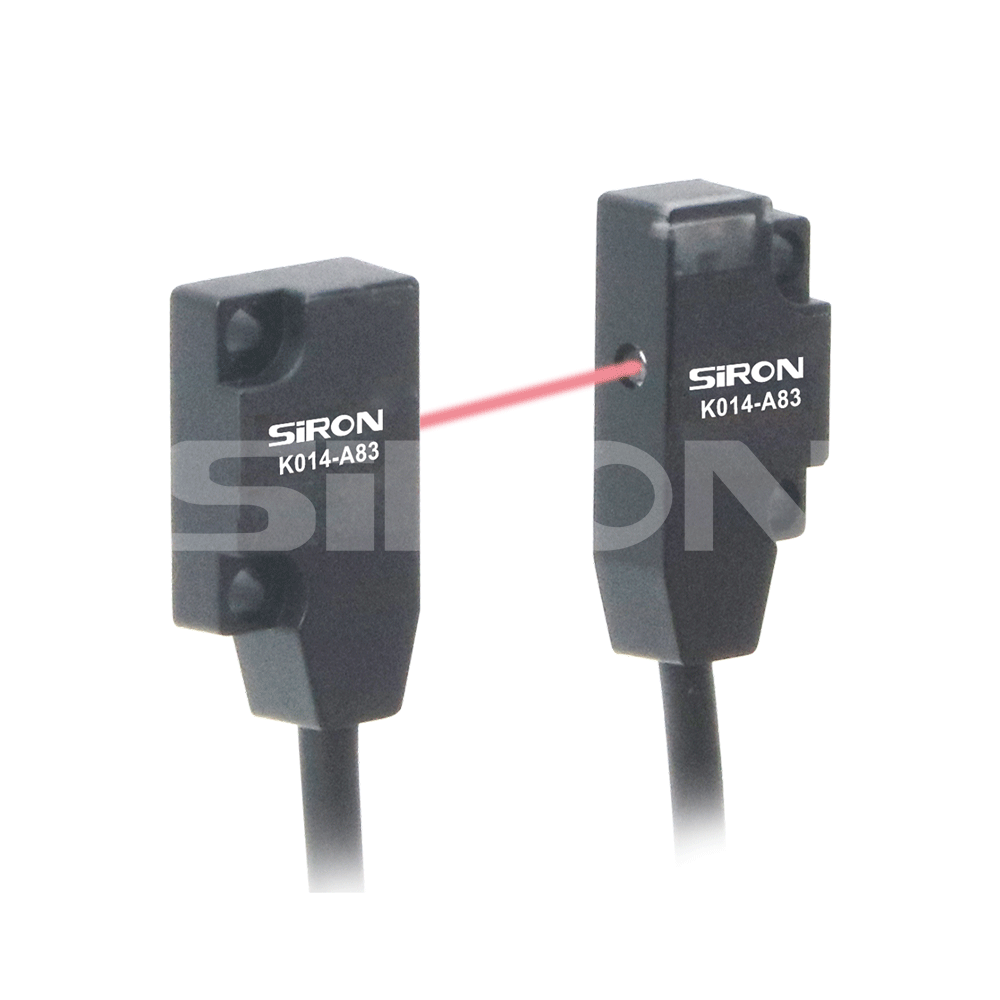

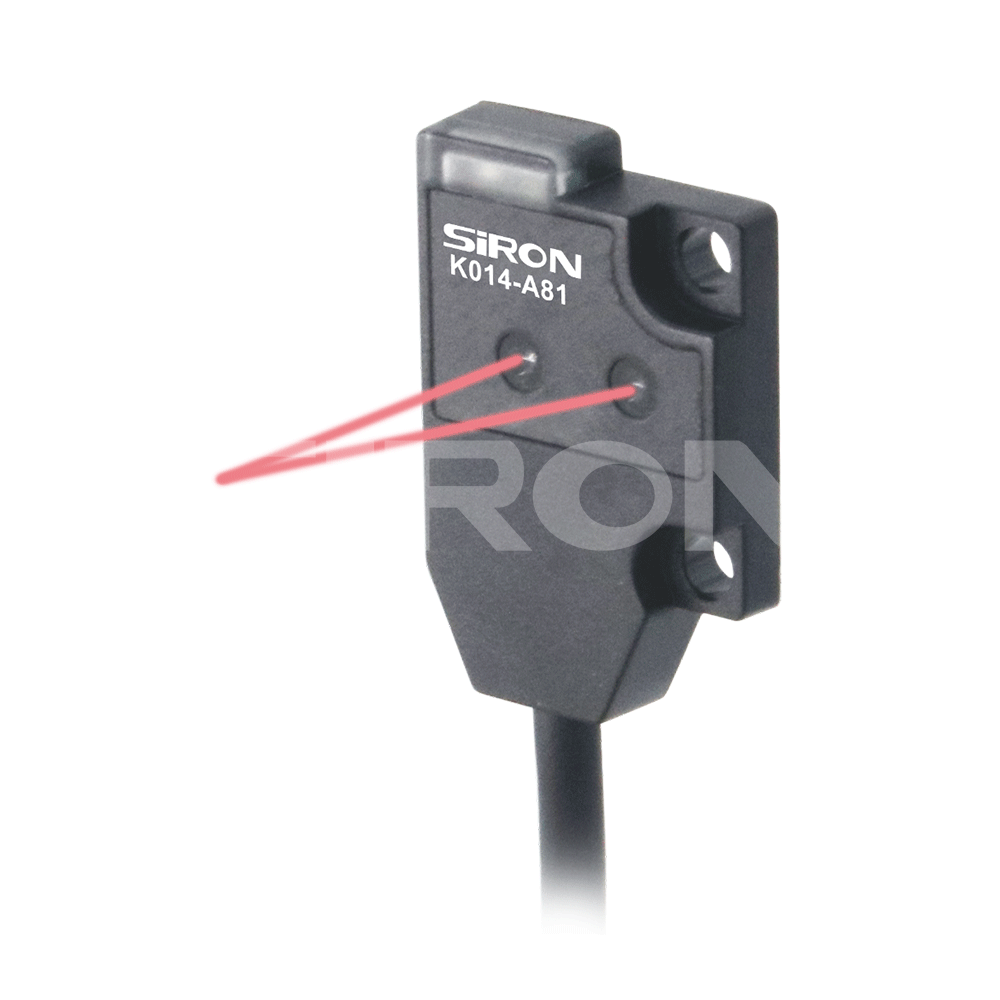

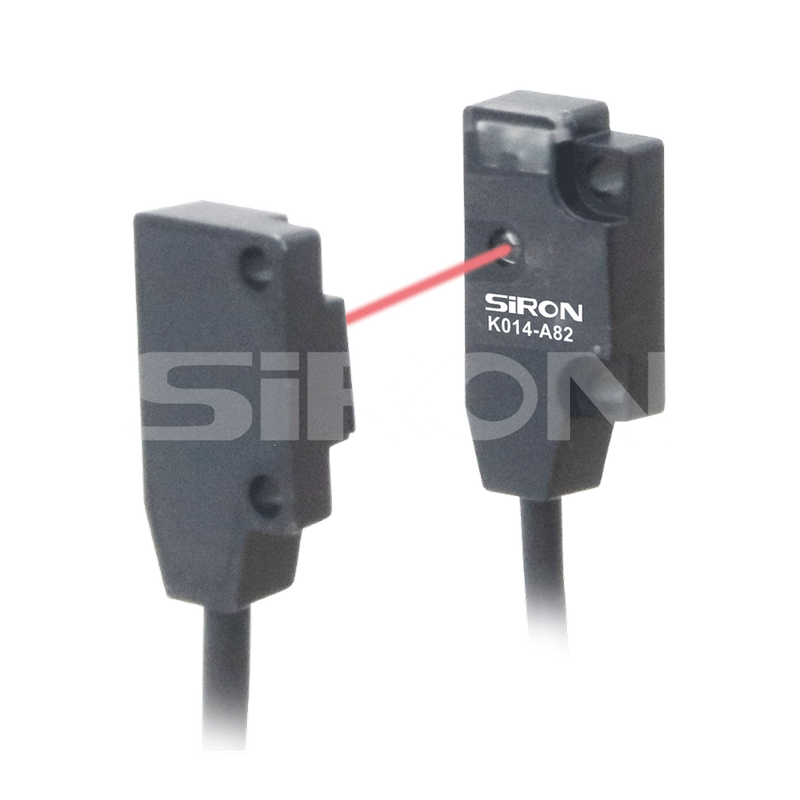

Izskats
Tips		Izkliedēta atstarošana	Caursiju
Atklāšanas virsmas		priekšā	priekšā	Sānu
Atklāšanas attālums		30 mm	500 mm
Vietas izmērs		2.5X3mm/3cm	①5cm/50cm
Variācijas diapazons		<5%	/
Minimālā testa viela		5 mm: φ0,6 mm	φ2mm   necaurspīdīgs objekts
		10mm:φ1,5mm
Atkārtojamība		zem < 5 %
Izvades režīms		NPN atvērtais kolektors
Pārslēgt režīmu		Light.on (gaismas ieejas darbība); Dark.on (gaismas bloķēšanas darbība)
Atbildes laiks		<500μS	<1 ms
Atbildes biežums		700 HZ	300 HZ
Gaismas avots		Sarkanā gaisma  700nm	Sarkanā gaisma  660nm
Darba spriegums		DC12~24V±10%
Atlikušais spriegums (voitage kritums)		<1,5V (kad slodzes strāva ir 100mA un vads ir 2m)
Maksimālā slodzes strāva		100mA
Patēriņa (bez)strāva		<10mA	Uztvērējs: <10mA; Raidītājs: <15mA
Apkārtējās vides temperatūra		Darbības laikā: -10℃~55℃; Uzglabāšanas laikā: -25 ℃ ~ 70 ℃, bez sasalšanas
Apkārtējais mitrums		Darbības laikā: 35% ~ 85% RH; Uzglabāšanas laikā: 35% ~ 95% RH, nav kondensāta
Aizsardzības ķēdes		Polaritātes maiņas aizsardzība / Pārsprieguma aizsardzība / Aizsardzība pret īssavienojumu
Aizsardzības pakāpe		IP64
Gaisma		Oranžs
Savienojums		Vadu izvadīšanas veids (3 dzīslu, standarta stieples garums 2 metri)
Korpuss		ABS
Izturīgs pret vibrācijām		10 ~ 55 Hz, dubultā amplitūda 1,0 mm, katra 30 minūtes X/Y/Z virzienos
Izturīgs pret triecieniem		300m/S⊃2;, katrs 3 reizes X/Y/Z virzienos

Izmērs

Elektroinstalācijas shēma
