M373-82
SiRON
9001909090
Om valg

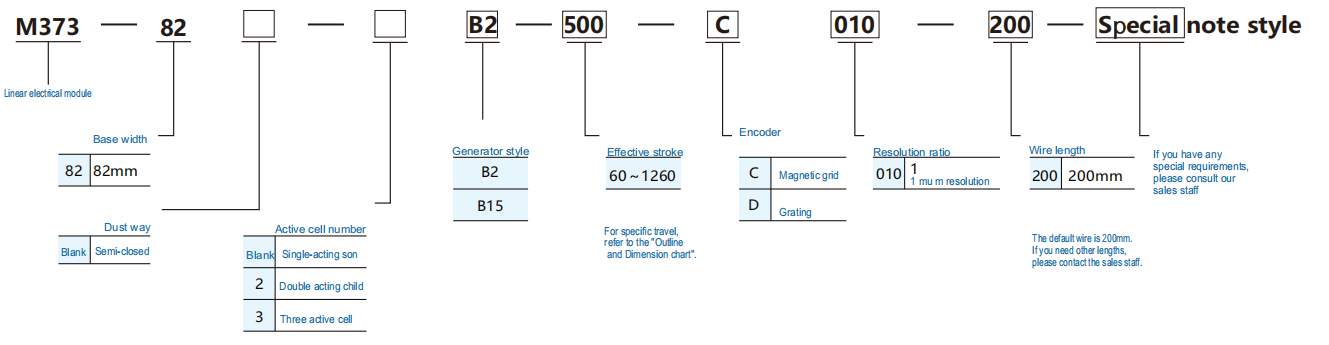

Udvalgseksempler: M373-82-B2-500-C010-200: M373-serien, basisbredde 82 mm, semi-lukket, enkelt aktuator, motortype B2, effektiv slaglængde 500 mm, magnetisk gate encoder opløsning 1μm, ledningslængde 200 mm.
Note:
1. Standardværdien er 'encoder magnetisk gitter (C010), gitter (D010)'. Hvis du har andre præcisionskrav, bedes du kontakte vores salgspersonale.
2. Hvis du har brug for den fotoelektriske kontakt, skal du bestille den separat
Produktspecifikation
| Motormodel | B15-W040 | B2-W040 | |
| Spidstryk | 208.0N | 392,0N | |
| Fortsæt med at skubbe | 52,0N | 98,0N | |
| Spidsstrøm | 10,0 våben | 10,0 våben | |
| Vedvarende strøm | 2,5 våben | 2,5 våben | |
| Motorkonstant @Tmax | 23,4N/(W1/2) | 10,5N/(W1/2) | |
| Maksimal kontinuerlig afledt effekt | 42,5W | 59,2W | |
| Kraft konstant | 20,8N/Arm | 39,2N/Arm | |
| Omvendt elektromotorisk kraft | 17,1 Vpeak/(m/s) | 32.1Vpeak/(m/s) | |
| Feedback | Magnetisk gitter | 1,0 μm opløsning kabellængde: 200 mm | 1,0 μm opløsning kabellængde: 200 mm |
| Rivning | 1,0 μm opløsning kabellængde: 200 mm | 1,0 μm opløsning kabellængde: 200 mm | |
| Gentag mod | Magnetisk gitter | ±5μm | ±5μm |
| Rivning | ±3μm | ±3μm | |
| Guide | Indbygget dobbelt føringsskinne | Indbygget dobbelt føringsskinne | |
| Ligehed | ±10μm/300mm | ±10μm/300mm | |
| Interfaseimpedans @25° | 4,0 ohm | 6,6 ohm | |
| Fase-til-fase induktans | 10,0mH | 21,4mH | |
| Elektrisk tidskonstant | 0,9 ms | 2,8 ms | |
| Maksimal terminalspænding | 460 V DC | 460 V DC | |
| Maksimal viklingstemperatur | 120℃ | 120℃ | |
| Spolevægt | 1,3 kg | 1,7 kg | |
| Elektrisk cykellængde | 20,0 mm | 20,0 mm | |
| Installationsmetode | Vandret montering/sidemontering | Honzontal montering/sidemontage | |
| Indlæs | Ved en acceleration på 1G, en hastighed på 1000 mm/s og en dvælenime på 0,2 s, Ved kørsel på 1000 mm slaglængde: Vandret installation: belastning 8 kg; Sidemonteret installation: Belastning 6 kg; Maksimal driftshastighedsgrænse 2000 mm/s |
Ved en acceleration på 1G, en hastighed på 1000 mm/s, og en dvæletid på 02s, Ved kørsel med en 1000 mm slaglængde Honizontal installation Belastning 15 kg:Sidemonteret installation: Belastning 10 kg; Maksimal driftshastighedsgrænse: 2000 mm/s |
|
| Modulvægt | 60 mm slaglængde 5,0 kg (for hver yderligere 60 mm slaglængde tilføjes yderligere 0,5 kg) | 80 mm slaglængde 5,6 kg (for hver yderligere 60 mm slaglængde tilføjes yderligere 0,5 kg) | |
| Onigin sensor (ekstern) | K016-A3/K016-A4 (valgfrit) | ||
