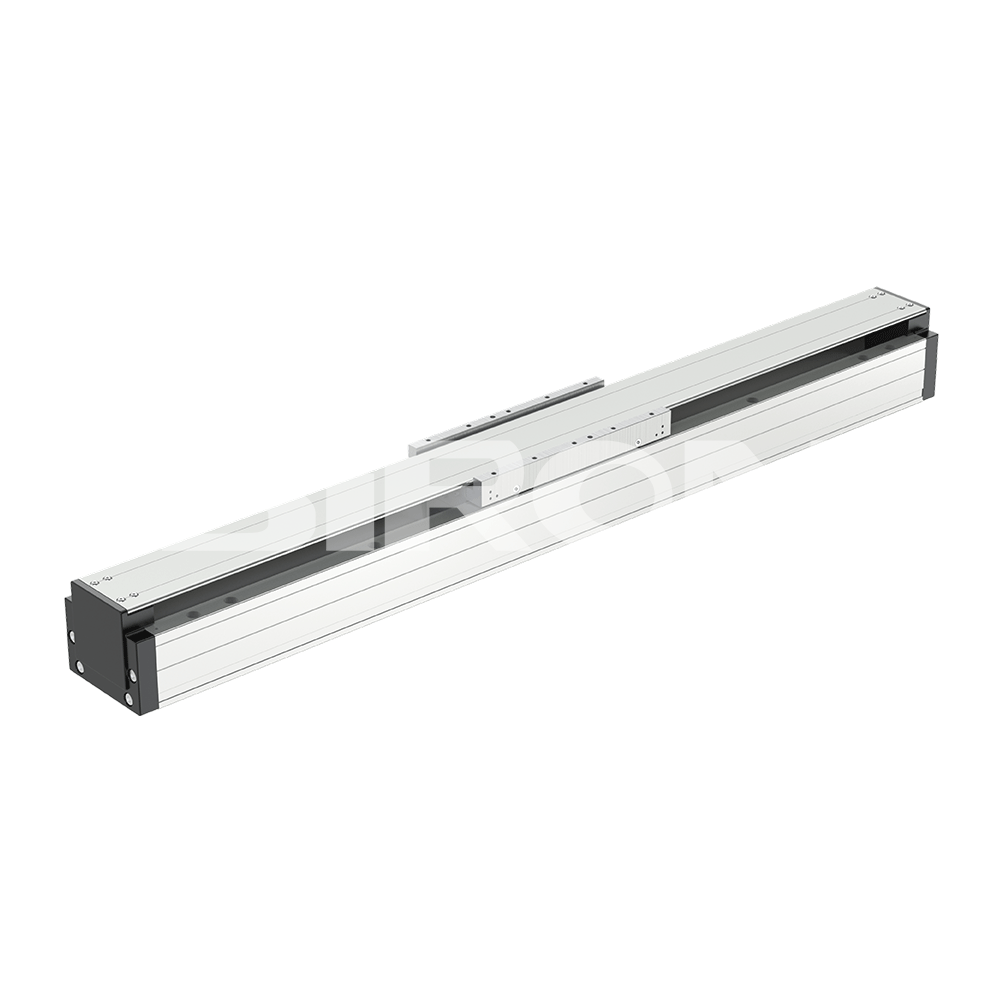

M373-82
SiRON
9001909090
A proposito di selezione
Esempi di selezione: M373-82-B2-500-C010-200: serie M373, larghezza base 82mm, semichiuso, attuatore singolo, tipo motore B2, corsa effettiva 500mm, risoluzione encoder cancello magnetico 1μm, lunghezza cavo 200mm.
Nota:
1. Il valore predefinito è 'reticolo magnetico dell'encoder (C010), reticolo (D010)'. Se avete altri requisiti di precisione, consultate il nostro personale di vendita.
2. Se è necessario l'interruttore fotoelettrico, ordinarlo separatamente
Specifiche del prodotto
| Modello del motore | B15-W040 | B2-W040 | |
| Spinta di punta | 208.0N | 392.0N | |
| Continua a spingere | 52.0N | 98,0 N | |
| Corrente di picco | 10.0Arms | 10.0Arms | |
| Corrente sostenuta | 2,5 Braccia | 2,5 Braccia | |
| Costante motore @Tmax | 23,4N/(W1/2) | 10,5N/(W1/2) | |
| Potenza massima dissipata continua | 42,5 W | 59,2 W | |
| Costante di forza | 20,8N/arms | 39,2 N/armi | |
| Forza elettromotrice inversa | 17,1 Vpicco/(m/s) | 32,1 Vpicco/(m/s) | |
| Feedback | Griglia magnetica | Lunghezza cavo con risoluzione 1,0 μm: 200 mm | Lunghezza cavo con risoluzione 1,0 μm: 200 mm |
| Grattugiare | Lunghezza cavo con risoluzione 1,0 μm: 200 mm | Lunghezza cavo con risoluzione 1,0 μm: 200 mm | |
| Ripetibilità | Griglia magnetica | ±5μm | ±5μm |
| Grattugiare | ±3μm | ±3μm | |
| Guida | Doppia guida integrata | Doppia guida integrata | |
| Rettilineità | ±10μm/300mm | ±10μm/300mm | |
| Impedenza interfase @25° | 4,0 ohm | 6,6 ohm | |
| Induttanza fase-fase | 10,0 mH | 21,4 mH | |
| Costante temporale elettrica | 0,9 ms | 2,8 ms | |
| Voltaggio massimo del terminale | 460 V CC | 460 V CC | |
| Temperatura massima dell'avvolgimento | 120 ℃ | 120 ℃ | |
| Peso della bobina | 1,3 kg | 1,7 kg | |
| Lunghezza del ciclo elettrico | 20,0 mm | 20,0 mm | |
| Metodo di installazione | Montaggio orizzontale/montaggio laterale | Montaggio orizzontale/montaggio laterale | |
| Carico | Con un'accelerazione di 1 G, una velocità di 1.000 mm/s e un tempo di sosta di 0,2 s, Con una corsa di 1.000 mm: Installazione orizzontale: carico 8 kg; Installazione laterale : carico 6 kg; Limite massimo di velocità operativa 2.000 mm/s |
Con un'accelerazione di 1 G, una velocità di 1.000 mm/s e un tempo di permanenza di 02 s, con corsa di 1.000 mm Installazione orizzontale Carico 15 kg: Installazione montata lateralmente: Carico 10 kg; Limite massimo di velocità operativa: 2000 mm/s |
|
| Peso del modulo | Corsa da 60 mm 5,0 kg (per ogni corsa aggiuntiva di 60 mm vengono aggiunti ulteriori 0,5 kg) | Corsa da 80 mm 5,6 kg (per ogni corsa aggiuntiva di 60 mm vengono aggiunti ulteriori 0,5 kg) | |
| Sensore di origine (esterno) | K016-A3/K016-A4(Opzionale) | ||
