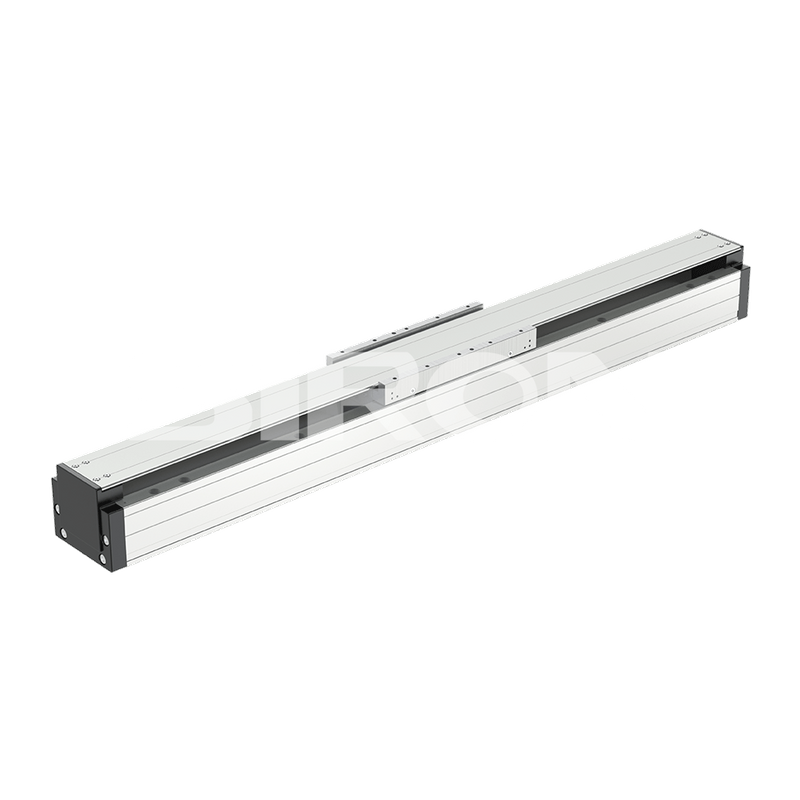

Modul Kompak Listrik Linier SiRON M373-82

Fitur:

◆ Produk standar motor linier yang ringan dan mini
◆ Posisi gerbang/kisi magnetik
◆ Penggantian modul sekrup + motor servo secara komprehensif, kinerja biaya lebih baik Stabilitas tinggi,
keandalan tinggi, kecepatan respons tinggi
◆ Gerakan halus, tanpa keausan, perawatan minimal, masa pakai lama Banyak digunakan dalam
mesin pengeluaran desktop, mesin sekrup kunci, mesin solder, dll.

Jumlah:
Ketersediaan:





Menanyakan Tambahkan ke Keranjang Ekspor PDF

Model:
M373-82
Merek:
SiRON
Kode:
9001909090

Pukulan maksimum 1260mm Basis Modul 82mm

Deskripsi Produk

Tentang seleksi

Contoh pilihan: M373-82-B2-500-C010-200: Seri M373, lebar dasar 82mm, semi-tertutup, aktuator tunggal, tipe motor B2, langkah efektif 500mm, resolusi encoder gerbang magnetik 1μm, panjang kawat 200mm.

Catatan:

1. Nilai defaultnya adalah 'kisi magnetik encoder (C010), kisi (D010)'. Jika Anda memiliki persyaratan presisi lainnya, silakan berkonsultasi dengan staf penjualan kami.

2. Jika Anda memerlukan saklar fotolistrik, silakan memesannya secara terpisah

Spesifikasi produk

Model motorik		B15-W040	B2-W040
Dorongan puncak		208.0N	392.0N
Terus dorong		52.0N	98.0N
Arus puncak		10.0Lengan	10.0Lengan
Arus berkelanjutan		2.5Lengan	2.5Lengan
Konstanta motor @Tmax		23,4N/(L1/2)	10,5N/(W1/2)
Daya hilang maksimum yang terus menerus		42,5W	59.2W
Kekuatan konstan		20.8N/Lengan	39.2N/Lengan
Membalikkan gaya gerak listrik		17.1Vpuncak/(m/s)	32.1Vpuncak/(m/s)
Masukan	jaringan magnetik	Panjang kabel resolusi 1,0μm: 200mm	Panjang kabel resolusi 1,0μm: 200mm
	Kisi	Panjang kabel resolusi 1,0μm: 200mm	Panjang kabel resolusi 1,0μm: 200mm
Keberulangan	jaringan magnetik	±5μm	±5μm
	Kisi	±3μm	±3μm
Memandu		Rel panduan ganda bawaan	Rel panduan ganda bawaan
Kelurusan		±10μm/300mm	±10μm/300mm
Impedansi interfase @25°		4,0 ohm	6,6 ohm
Induktansi fase-ke-fase		10.0mH	21,4mH
Konstanta waktu listrik		0,9 ms	2,8 ms
Tegangan terminal maksimum		460Vdc	460Vdc
Suhu belitan maksimum		120℃	120℃
Berat kumparan		1.3KG	1.7KG
Panjang siklus listrik		20.0mm	20.0mm
Metode instalasi		Pemasangan horizontal/pemasangan samping	Pemasangan Honzontal/pemasangan samping
Memuat		Pada akselerasi 1G, kecepatan 1000mm/s, dan waktu diam 0,2s, Saat menjalankan langkah 1000mm: Pemasangan horizontal: beban 8kg; Pemasangan di samping: Beban 6kg; Batas kecepatan pengoperasian maksimum 2000mm/s	Pada percepatan 1G, kecepatan 1000mm/s, dan waktu tinggal 02s, Saat menjalankan instalasi Honizontal langkah 1000mm Beban 15kg: Instalasi yang dipasang di samping: Beban 10kg; Batas kecepatan pengoperasian maksimum: 2000mm/s
Berat modul		Pukulan 60mm 5,0kg (untuk setiap pukulan 60mm tambahan, tambahan 0,5kg ditambahkan)	Pukulan 80mm 5,6kg (untuk setiap pukulan 60mm tambahan, tambahan 0,5kg ditambahkan)
Sensor awal (eksternal)		K016-A3/K016-A4 (Opsional)
