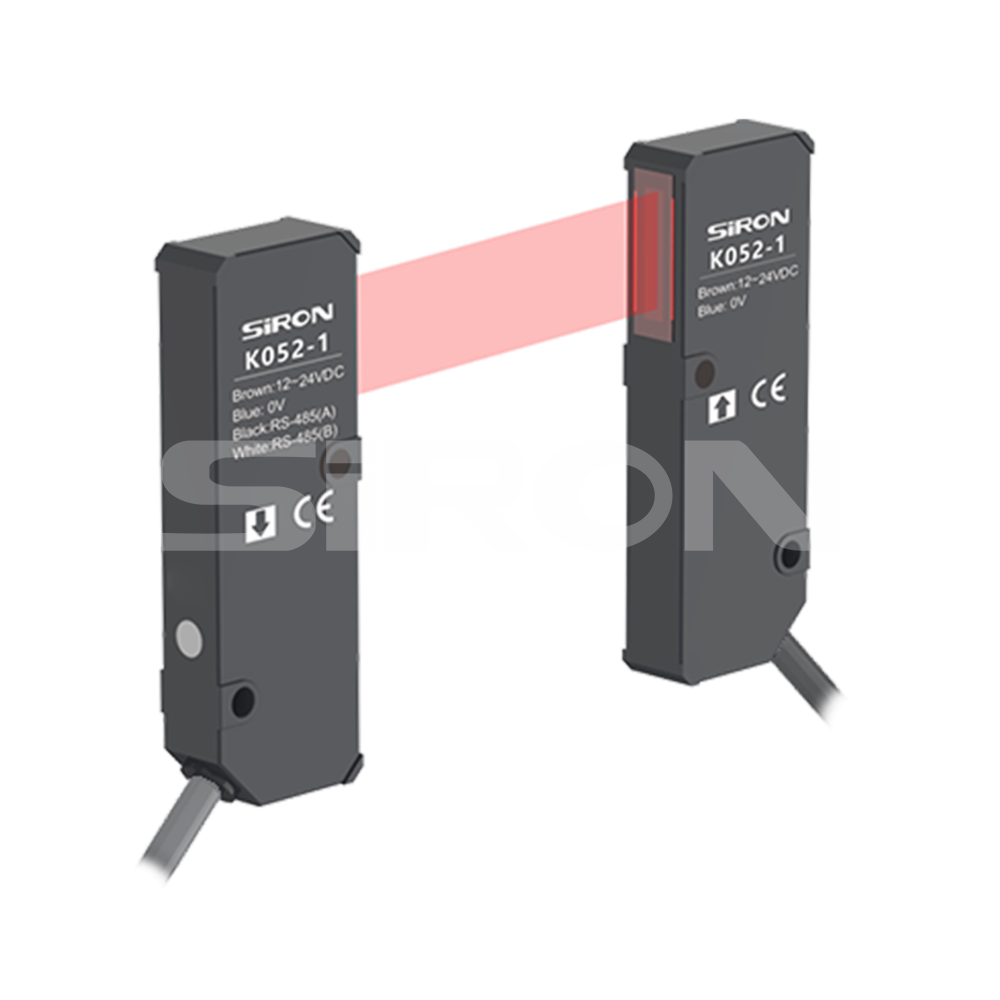

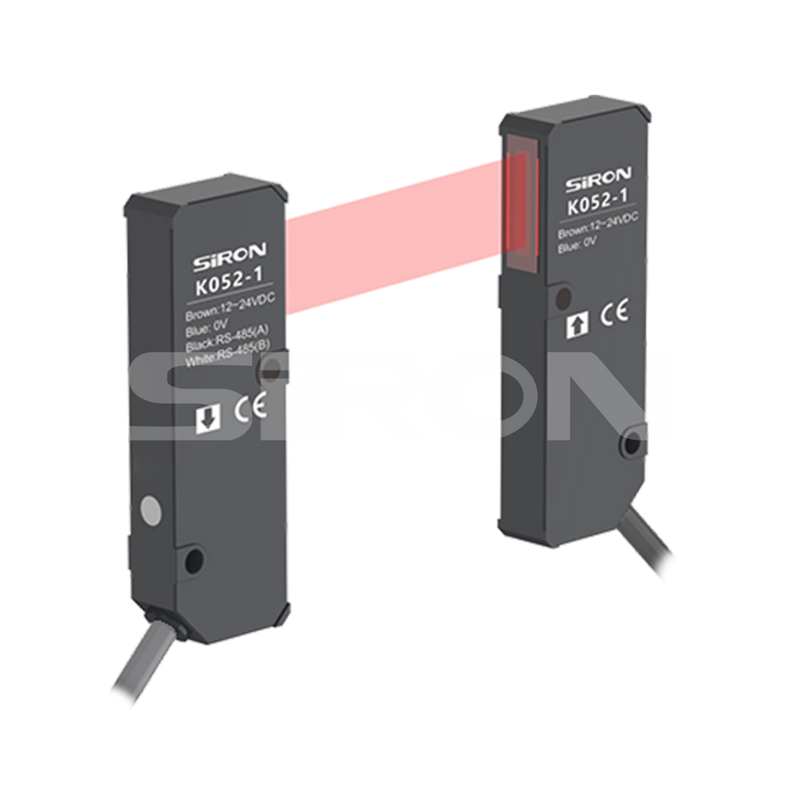

SiRON K052 Series Laser Correction Sensor

Om valg

Valgeksempel: K052-1 angiver K052-serien, serienummer 1, med NPN-udgang.

Specifikationer

Navn		Laserkorrektionssensor

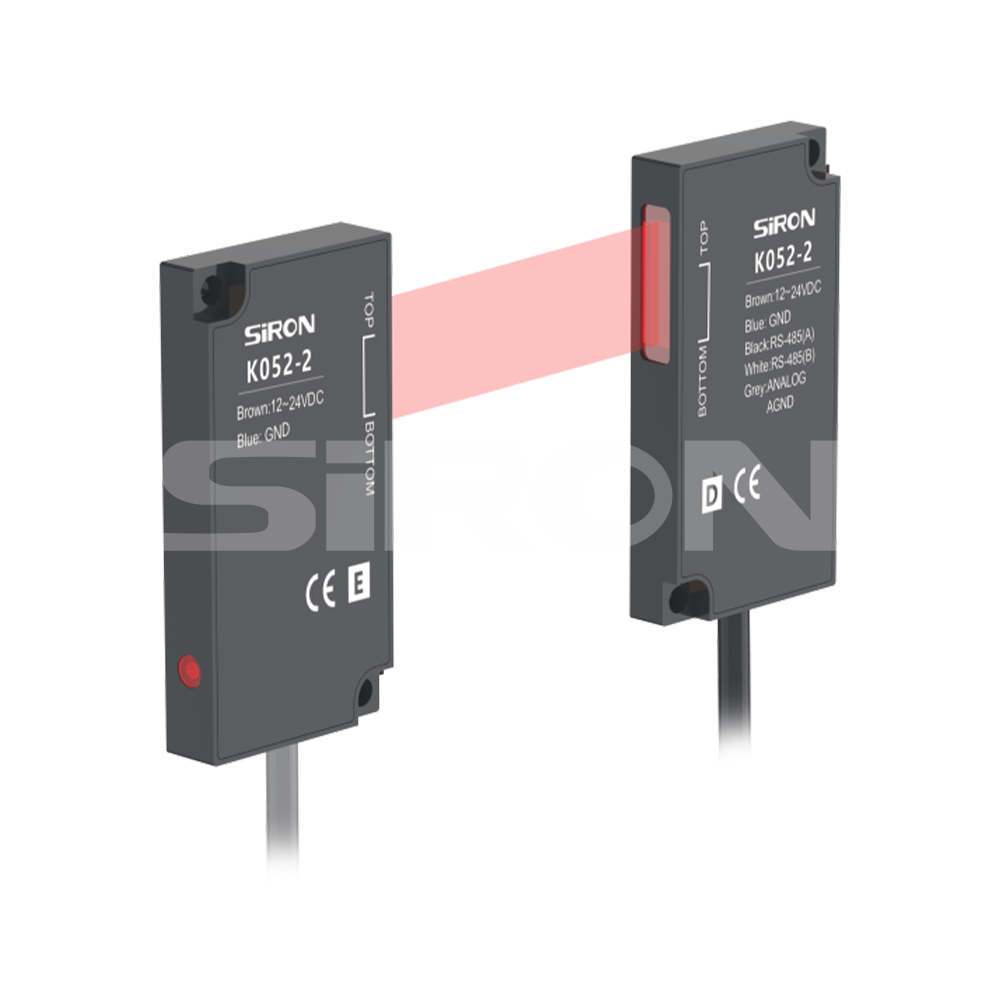

Model		K052-1	K052-2
Typer af		Korrelation	Beam laser rangeing (CMOS-tilstand)
Udseende
Detektionsområde		Kanttilstand: ±5 mm; Breddetilstand: 10 mm	Kantgenkendelsestilstand: ±6 mm; Diameterdetektionstilstand: 12mm
Pletstørrelse		3×14 mm	/
Indstil afstand		/	0-400 mm
Minimum detektor		/	0,5 mm (når den indstillede afstand er 400 mm)
Linje ar nøjagtighed		Når installationsafstanden for induktionshovedet er 100 mm: ±0,4%FS (±40μm)	±0,12%FS (når den indstillede afstand er 20 mm); ±0,28%FS (Når den indstillede afstand er 100 mm)
Gentagelsesnøjagtighed		±5 μm (gennemsnitlige prøveudtagningstider 1)	1μm (når den indstillede afstand er 20 mm); 2,5 μm (når den indstillede afstand er 100 mm); 5um (når indstillet i en afstand på 400 mm)
Analog udgang	Spænding	/	Udgangsområde: 0 til 5V (alarm: +5,2V), udgangsimpedans: 100Ω
	Nuværende	/	Outputområde: 4~20mA (0mA ved alarmering) Belastning: <300Ω
Forsyningsspænding		12~24V DC±10%
Forbrugsstrøm		≤20mA (12V DC)	Transmission: Under 10mA, modtagelse: under 70mA (ved DC 24V)
Lyskilde (medium, bølgelængde)		Rød halvlederlaserbølgelængde: 660nm	Rød halvlederlaser grad 1
Maksimal udgangseffekt		390 μw	/
Sensor monteringsafstand		Max.300mm	/
Måletilstand		/	Automatisk kanttilstand, kanttilstand, indre diameter/mellemrumstilstand, bredde/diametertilstand
Laser klasse		Klasse1(IES/JIS)	Klasse 1
Temperaturforskydning		±0,02 %FS/℃	±0,03 %FS/℃
Prøveudtagningsperiode		500 μs	/
Indikatorlys		Strømindikatorlampe: Grøn	Sender: Grøn (laseremissionsindikatorlys); Modtager: Lyset for justering af den optiske akse er grønt, og udgangsbestemmelseslyset er rødt
Kommunikationstilstand		RS-485	485 kommunikation hexadecimal
Beskyttelseskredsløb		Omvendt forbindelsesbeskyttelse	/
Beskyttelse dass		IP50
Omgivende belysning		Sollys: 1000Lux og derunder; Glødelampe: 3000Lux og derunder	Glødelampe: Belysningsstyrken på den lysmodtagende overflade er mindre end 5000 Lux
Omgivelsestemperatur		- 10℃~+50℃, ingen frysning	I brug: -10 ℃ til +45 ℃ (ingen kondensering); Opbevaringstid: -20℃ til +60℃
Omgivende luftfugtighed		35% ~ 85% RH
Anti-vibration		10 ~ 55 Hz, dobbelt amplitude 1,5 mm, 2 timer i hver af X-, Y- og Z-retningerne
Pulsmodstand		/	Holdbarhed: 500m/s⊃2; Gør det tre gange i hver af X-, Y- og Z-retningerne
Isolering		/	Over 20MΩ under et DC250V megohmmeter (mellem alle terminaler og huset)
Anti-interferens		/	Anti-lysinterferens, anti-elektromagnetisk interferens og installeret side om side
Tilslutningsformular		Stik: M84-bens stik, med 300 mm kabel
Materiale		Hoveddel: Trykstøbt aluminium; Sende-/modtagelinse: Glas	Armatur af aluminiumslegering
Kabellængde		2M

Eksempel



Dimension

Ledningsdiagram
