SiRON K051-11～K051-13 Trianguleringsforskydningssensor

Om valg

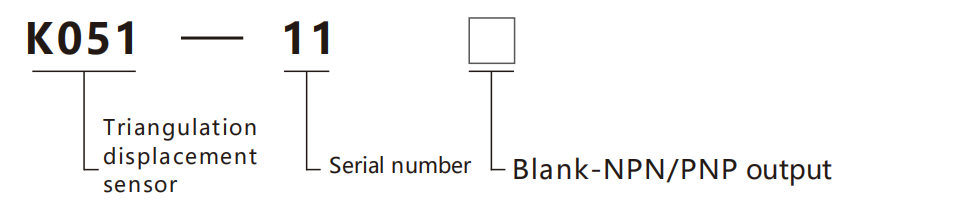

Eksempel på modelvalg: K051-11 angiver K051serie, 1 serienummer, NPN/PNP output.



Specifikationer

Navn	Trianguleringsforskydningssensor
Model	K051-11	K051-12	K051-13
Typer af	diffus refleksion
Udseende
Referenceafstand	100 mm	220 mm	500 mm
Detektionsafstand	65 ~ 135 mm	120-320 mm	300 ~ 700 mm
Lysplets diameter (midterposition)	约136×110μm	Cirka 290×238μm	Cirka 541×330μm
Præcision af linearitet	±0,1 %	±0,2 %	(300~500 mm)±0,2% (500~700mm)±0,3%
Nøjagtighed af gentagelse	70 μm	200 μm	(300~500mm)300μ m(500~700mm)600μm
Indgangsspænding	12V~24V DC±10%,1W
Lyskilde	Laser klasse 2
Indikatorlys	Laseremission: blåt lys, DO: grønt lys, DI: gult lys
Beskyttelsesmekanisme	Omvendt spændingsbeskyttelse, udgangsoverstrømsbeskyttelse, indgangsspændingsbeskyttelse, udgangsspændingsbeskyttelse
Kommunikationsgrænseflade ​	Digital IO/MODBUSRS-485 kommunikationsgrænseflade Understøtter 9600,14400,19200,38400,57600,115200bps。(Fabriksindstilling L115200bps) Understøttede formater:8,N,1、8,N,2、8,0,8,O,8,O,8,O,8,0 8,E,1, 8,E,2
Prøveudtagningsperiode	1,5 ms/3 ms/5 ms (fabriksindstilling: ms)
Analog udgang	Strømområde: 4~20mA (normal)/22mA (unormal), belastningsinpedans ≤300Ω
Digital udgang	Valgfrie funktioner: måleområde / sammenligningsoutput, Push-Pull Output, <100mA
Digital indgang	Valgfri funktioner: nulpunkt/undervisning, Højt niveau≥2V, Lavt niveau ≤0,8V
Klasse af beskyttelse	IP67
Omgivelsestemperatur	-10℃~+50℃
Omgivende luftfugtighed	35 % ~ 85 %
Omgivende belysning	3000Lux og derunder
Modstand mod vibrationer	10～55Hz dobbeltamplitude 1,5 mm, X、Y、Z2 timer for hver retning
Isoleringsmodstand	20MΩ eller mere (500VDC)
Tryk	500VAC 50/60Hz 1 min
Materiale	Optisk vindue: PC; Case: aluminiumslegering; Tråd: PUR
Kabellængde	2M

Eksempel

       Påvisning af integriteten af ​​produkter i pakken Påvisning af lithiumbatterier, der buler

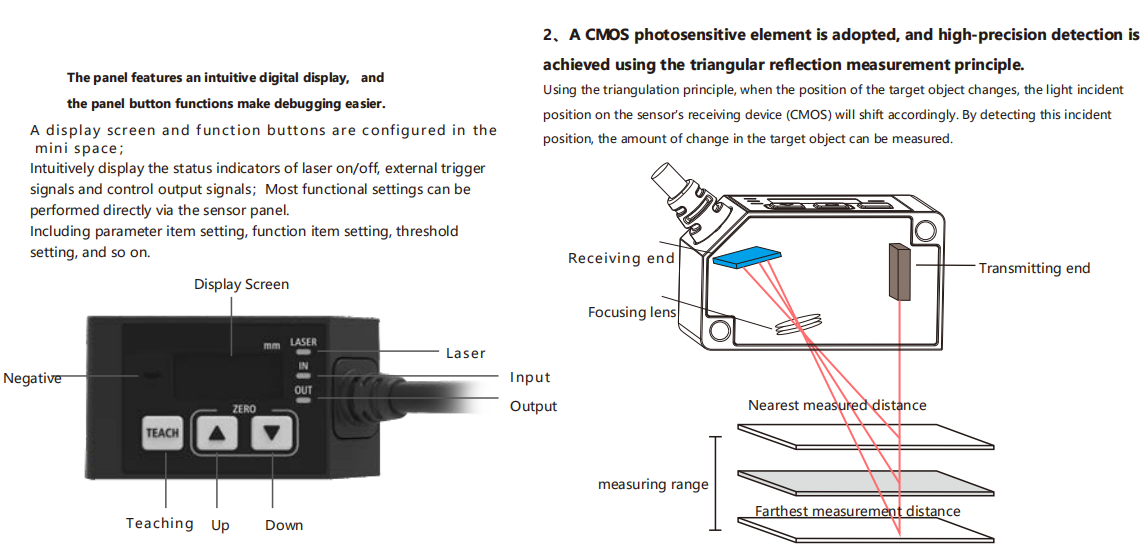

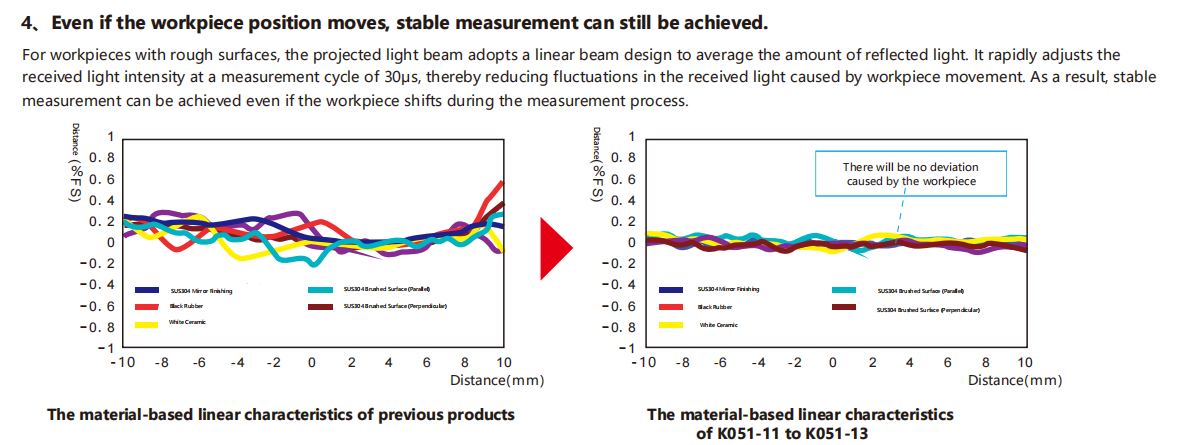

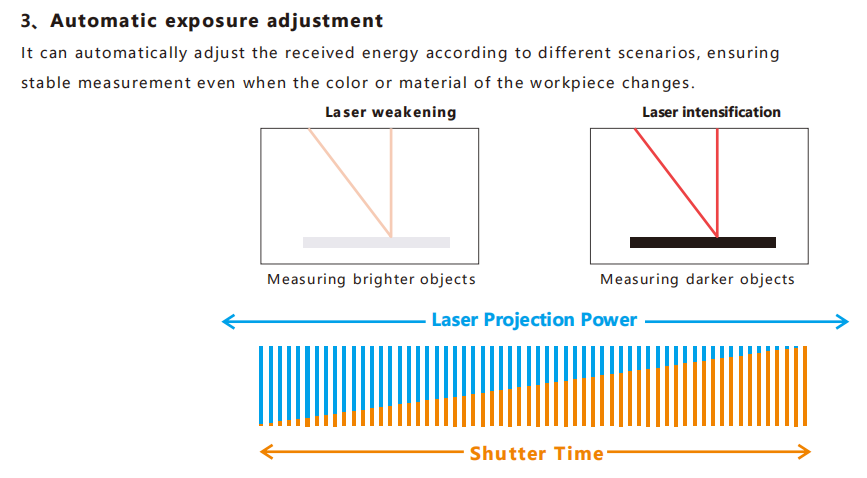

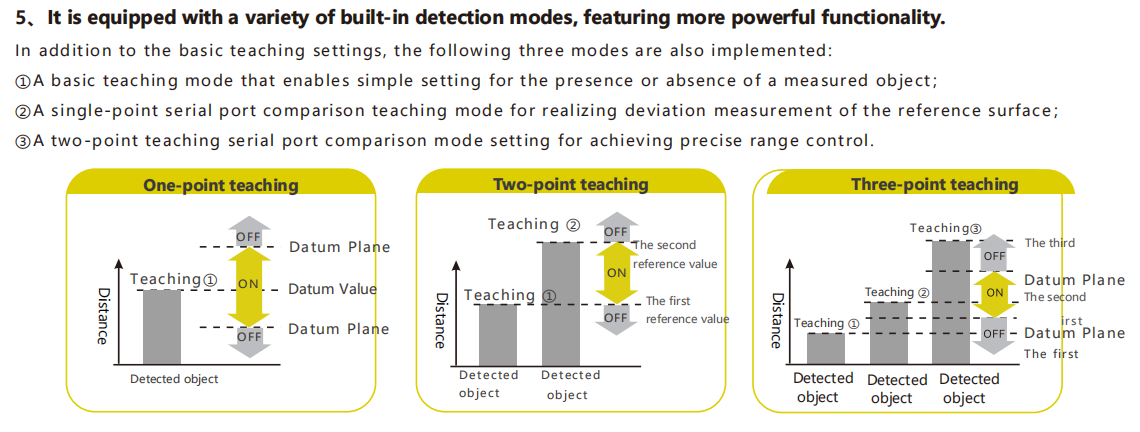

Produktintroduktion

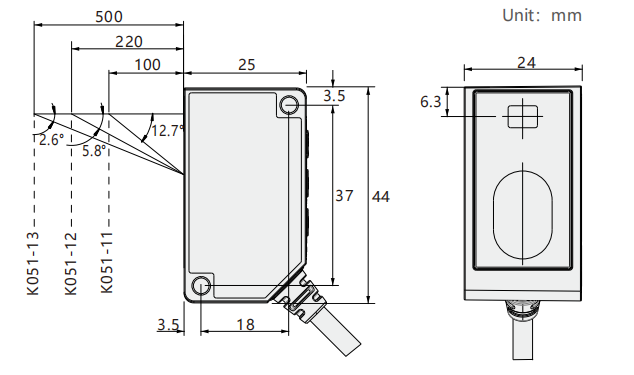

Dimension

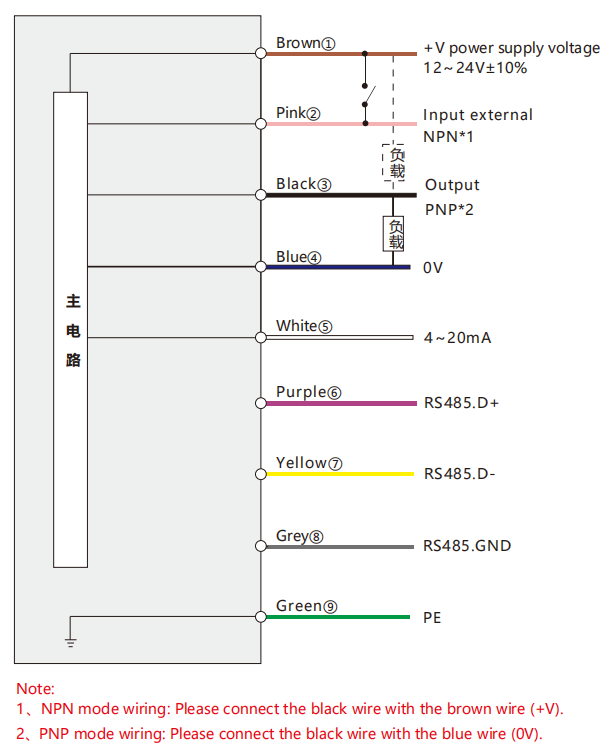

Ledningsdiagram
