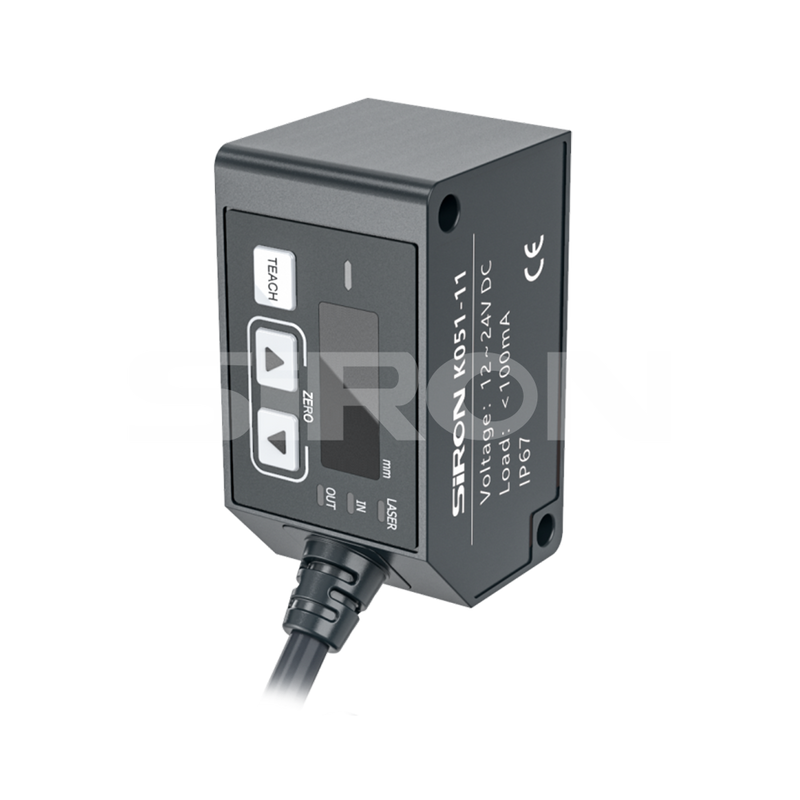

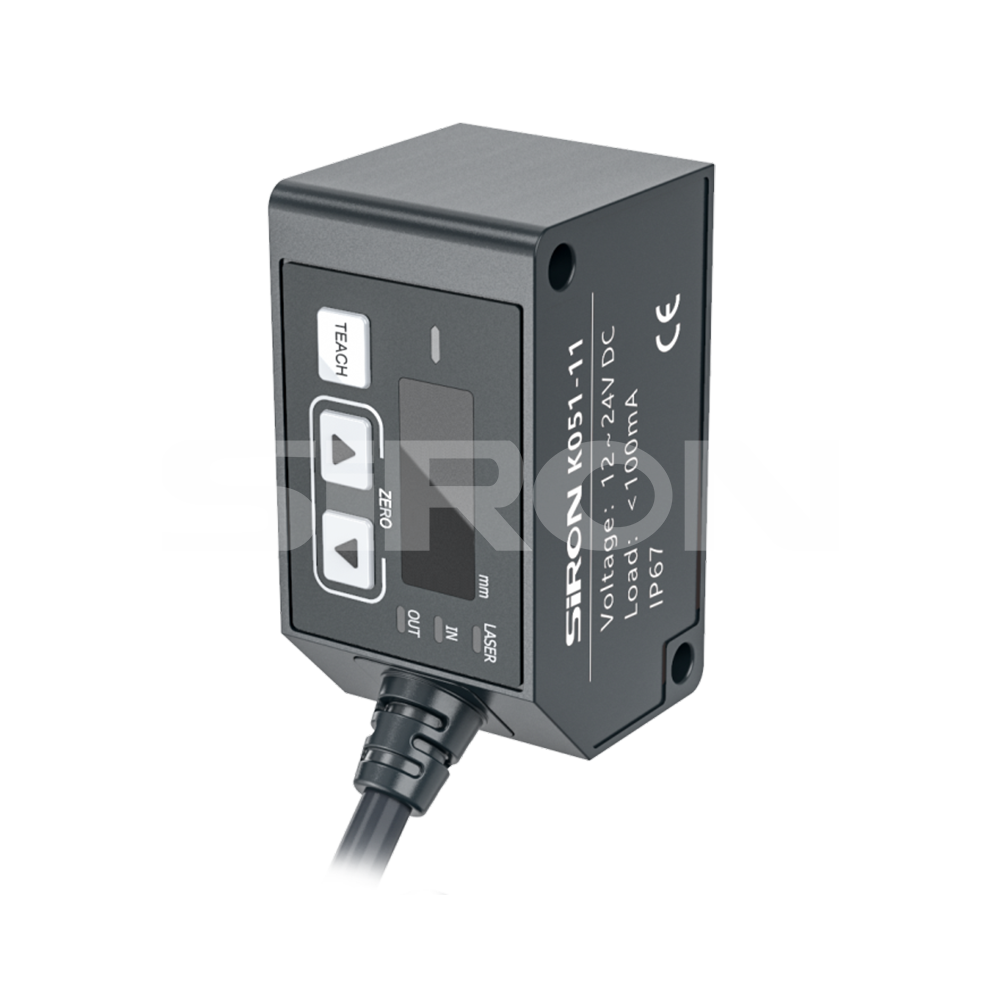

SiRON K051-11~K051-13 ดิสเพลสเมนต์เซนเซอร์แบบสามเหลี่ยม

เกี่ยวกับการเลือก

ตัวอย่างการเลือกรุ่น：K051-11 หมายถึง K051series ,1 หมายเลขซีเรียล ,เอาต์พุต NPN/PNP



ข้อมูลจำเพาะ

ชื่อ	เซ็นเซอร์การเคลื่อนที่แบบสามเหลี่ยม
แบบอย่าง	K051-11	K051-12	K051-13
ประเภทของ	การสะท้อนแบบกระจาย
รูปร่าง
ระยะห่างของการอ้างอิง	100มม	220มม	500มม
ระยะการตรวจจับ	65~135มม	120~320มม	300~700มม
เส้นผ่านศูนย์กลางจุดไฟ (ตำแหน่งกึ่งกลาง)	ขนาด 136×110μm	ประมาณ 290×238μm	ประมาณ 541×330μm
ความแม่นยำของความเป็นเชิงเส้น	±0.1%	±0.2%	(300~500มม.)±0.2%(500~700มม.)±0.3%
ความแม่นยำของการทำซ้ำ	70μm	200μm	(300~500มม.)300μ ม.(500~700มม.)600μm
แรงดันไฟฟ้าขาเข้า	12V~24V DC±10%,1W
แหล่งกำเนิดแสง	เลเซอร์คลาส2
ไฟแสดงสถานะ	การปล่อยเลเซอร์: แสงสีฟ้า, DO: แสงสีเขียว, DI: แสงสีเหลือง
กลไกการป้องกัน	การป้องกันแรงดันย้อนกลับ, การป้องกันกระแสเกินเอาต์พุต, การป้องกันไฟกระชากอินพุต, การป้องกันไฟกระชากเอาต์พุต
การสื่อสาร อินเตอร์เฟซ	อินเทอร์เฟซการสื่อสาร Digital IO/MODBUSRS-485 รองรับ 9600,14400,19200,38400,57600,115200bps。(ค่าเริ่มต้นจากโรงงาน L115200bps) รูปแบบที่รองรับ：8,N,1、 8,N,2、 8,O,1、 8,O,2、 8,E,1、 8,E,2
ระยะเวลาในการสุ่มตัวอย่าง	1.5ms/3ms/5ms (ค่าเริ่มต้นจากโรงงาน: ms)
เอาท์พุทแบบอะนาล็อก	ช่วงปัจจุบัน: 4 ~ 20mA (ปกติ) / 22mA (ผิดปกติ), โหลดinpedance≤300Ω
เอาต์พุตดิจิตอล	ฟังก์ชั่นเสริม: ช่วงการวัด / เอาต์พุตการเปรียบเทียบ, เอาต์พุตแบบ Push-Pull, <100mA
อินพุตดิจิตอล	ฟังก์ชั่นเสริม: จุดศูนย์/การสอน, ระดับสูง≥2V, ระดับต่ำ ≤0.8V
ระดับการป้องกัน	IP67
อุณหภูมิแวดล้อม	-10°C~+50°C
ความชื้นโดยรอบ	35%~85%
การส่องสว่างโดยรอบ	3000Lux และต่ำกว่า
ความต้านทานต่อการสั่นสะเทือน	10~55Hz แอมพลิจูดสองเท่า 1.5 มม., X、 Y、 Z2 ชั่วโมงสำหรับแต่ละทิศทาง
ความต้านทานของฉนวน	20MΩ หรือมากกว่า (500VD C)
ความดัน	500VAC 50/60Hz 1 นาที
วัสดุ	หน้าต่างแสง: PC; กรณี: อลูมิเนียมอัลลอยด์; ลวด: PUR
ความยาวสายเคเบิล	2ม

ตัวอย่าง

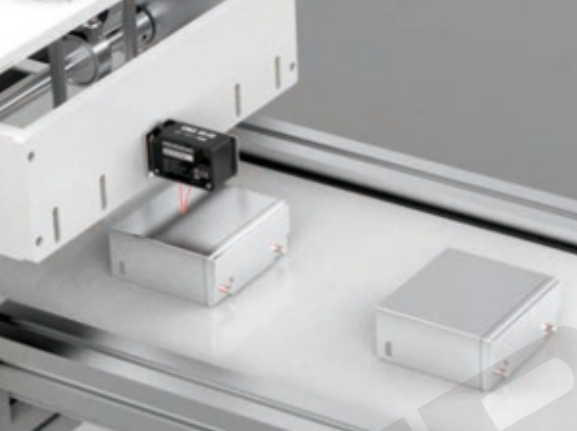

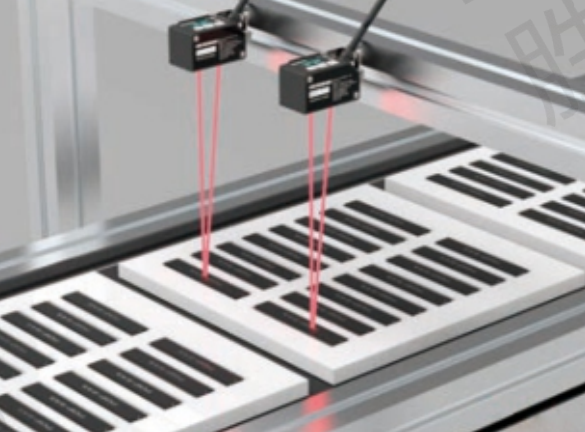

       การตรวจจับความสมบูรณ์ของผลิตภัณฑ์ในบรรจุภัณฑ์ การตรวจจับการบวมของแบตเตอรี่ลิเธียม

แนะนำผลิตภัณฑ์

มิติ

แผนภาพการเดินสายไฟ
