Laserový korekční senzor řady SiRON K052

O výběru

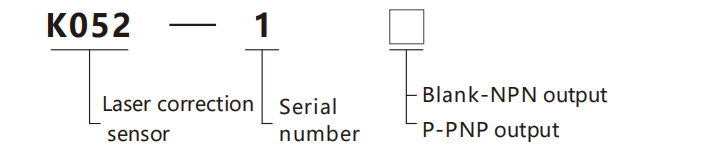

Příklad výběru: K052-1 označuje řadu K052, sériové číslo 1, s výstupem NPN.

Specifikace

Jméno		Laserový korekční senzor
Model		K052-1	K052-2
Typy		Korelace	Rozsah laserového paprsku (režim CMOS)
Vzhled
Detekční rozsah		Režim okraje: ±5 mm; Režim šířky: 10 mm	Režim detekce hran: ±6 mm; Režim detekce průměru: 12 mm
Velikost bodu		3×14 mm	/
Nastavte vzdálenost		/	0-400 mm
Minimální detektor		/	0,5 mm (když je nastavená vzdálenost 400 mm)
Přesnost čáry		Když je instalační vzdálenost indukční hlavy 100 mm: ±0,4%FS (±40μm)	±0,12%FS (když je nastavená vzdálenost 20mm); ±0,28%FS (když je nastavená vzdálenost 100mm)
Přesnost opakování		±5μm (průměrné doby vzorkování 1)	1μm (když je nastavená vzdálenost 20 mm); 2,5μm (když je nastavená vzdálenost 100 mm); 5um (při nastavení na vzdálenost 400 mm)
Analogový výstup	Napětí	/	Výstupní rozsah: 0 až 5V (alarm: +5,2V), výstupní impedance: 100Ω
	Aktuální	/	Výstupní rozsah: 4~20mA (0mA při poplachu) Zátěž: <300Ω
Napájecí napětí		12~24V DC±10%
Spotřební proud		≤20 mA (12 V DC)	Přenos: pod 10 mA, příjem: pod 70 mA (při DC 24V)
Světelný zdroj (střední, vlnová délka)		Vlnová délka červeného polovodičového laseru: 660nm	Červený polovodičový laser třídy 1
Maximální výstupní výkon		390 μw	/
Montážní vzdálenost snímače		Max. 300 mm	/
Režim měření		/	Automatický režim hran, režim hran, režim vnitřního průměru/mezery, režim šířka/průměr
Laserová třída		Třída 1 (IES/JIS)	Třída1
Posun teploty		±0,02%FS/℃	±0,03 %FS/℃
Vzorkovací období		500 μs	/
Kontrolka		Kontrolka napájení: Zelená	Vysílač: Zelená (kontrolka laserové emise); Přijímač: Kontrolka nastavení optické osy je zelená a kontrolka určení výstupu je červená
Komunikační režim		RS-485	485 hexadecimální komunikace
Ochranný obvod		Ochrana proti zpětnému připojení	/
Ochranka		IP50
Okolní osvětlení		Sluneční světlo: 1000 Lux a méně; Žárovka: 3000Lux a méně	Žárovka: Osvětlení povrchu přijímajícího světlo je menší než 5000 Lux
Okolní teplota		- 10℃~+50℃, bez mrazu	Při použití: -10 ℃ až +45 ℃ (bez kondenzace); Doba skladování: -20 ℃ až +60 ℃
Okolní vlhkost		35% až 85% RH
Antivibrační		10 ~ 55 Hz, duální amplituda 1,5 mm, 2 hodiny v každém ze směrů X, Y a Z
Pulzní odpor		/	Odolnost: 500 m/s⊃2; Proveďte to třikrát v každém ze směrů X, Y a Z
Izolace		/	Nad 20MΩ pod DC250V megaohmmetrem (mezi všemi svorkami a krytem)
Proti rušení		/	Anti-světelné rušení, anti-elektromagnetické rušení a instalováno vedle sebe
Formulář připojení		Konektor: M84-pinový konektor, s 300mm kabelem
Materiál		Hlavní tělo: Tlakově litý hliník; Vysílací/přijímací čočka: sklo	Kovové pouzdro z hliníkové slitiny
Délka kabelu		2M

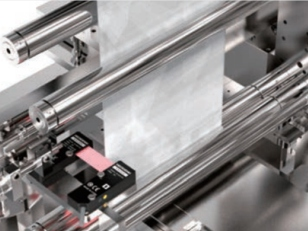

Příklad

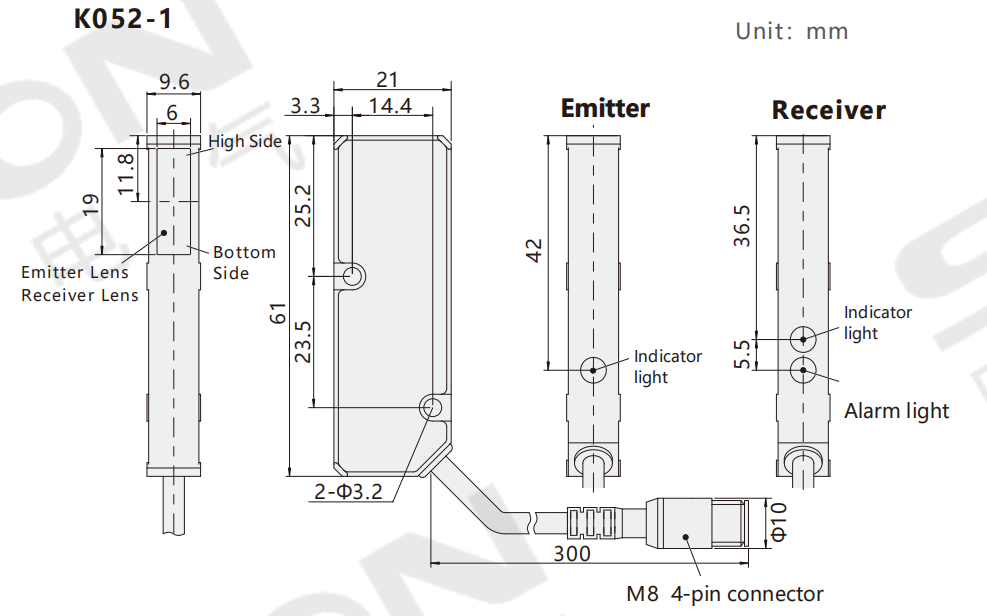

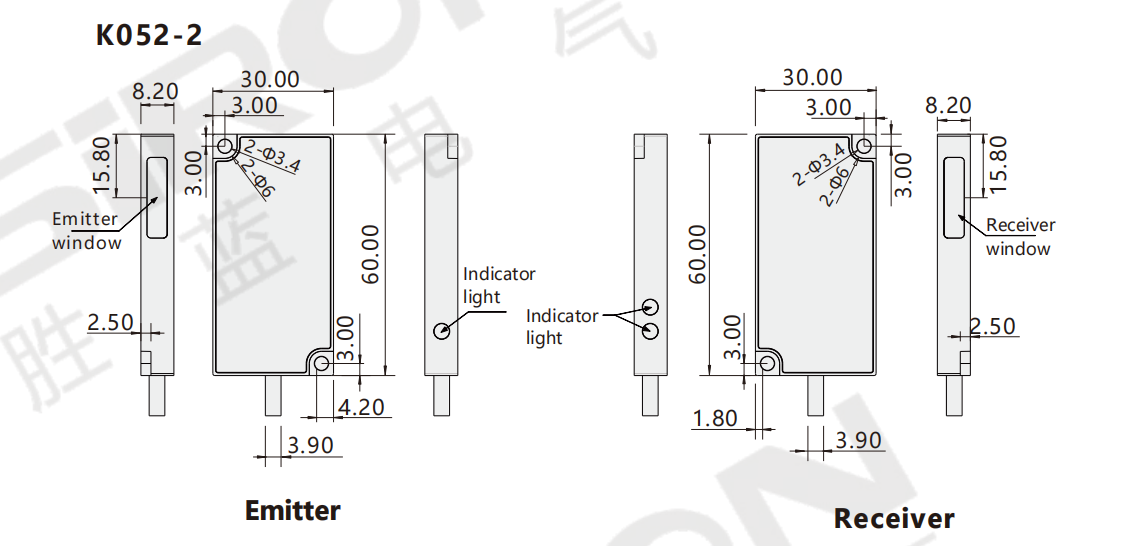

Dimenze

Schéma zapojení
