SiRON K051-21～K051-23 Series Triangulační snímač posunutí

O výběru

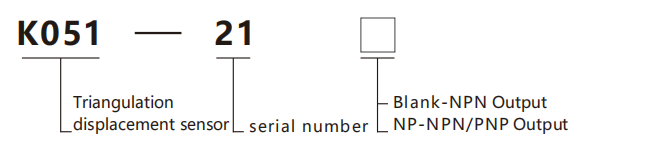

Příklad výběru：Výraz K051-21 Řada K051，21 sériové číslo，výstup NPN.

                                      K051-21NP rxpression Řada K051, sériové číslo 21, výstup NPN/PNP.



Specifikace

Jméno		Triangulační snímač posunutí
Model	NPN	K051-21	K051-22	K051-23
	NPN/PNP	K051-21NP	K051-22NP	K051-23NP
Typy		Difúzní odraz

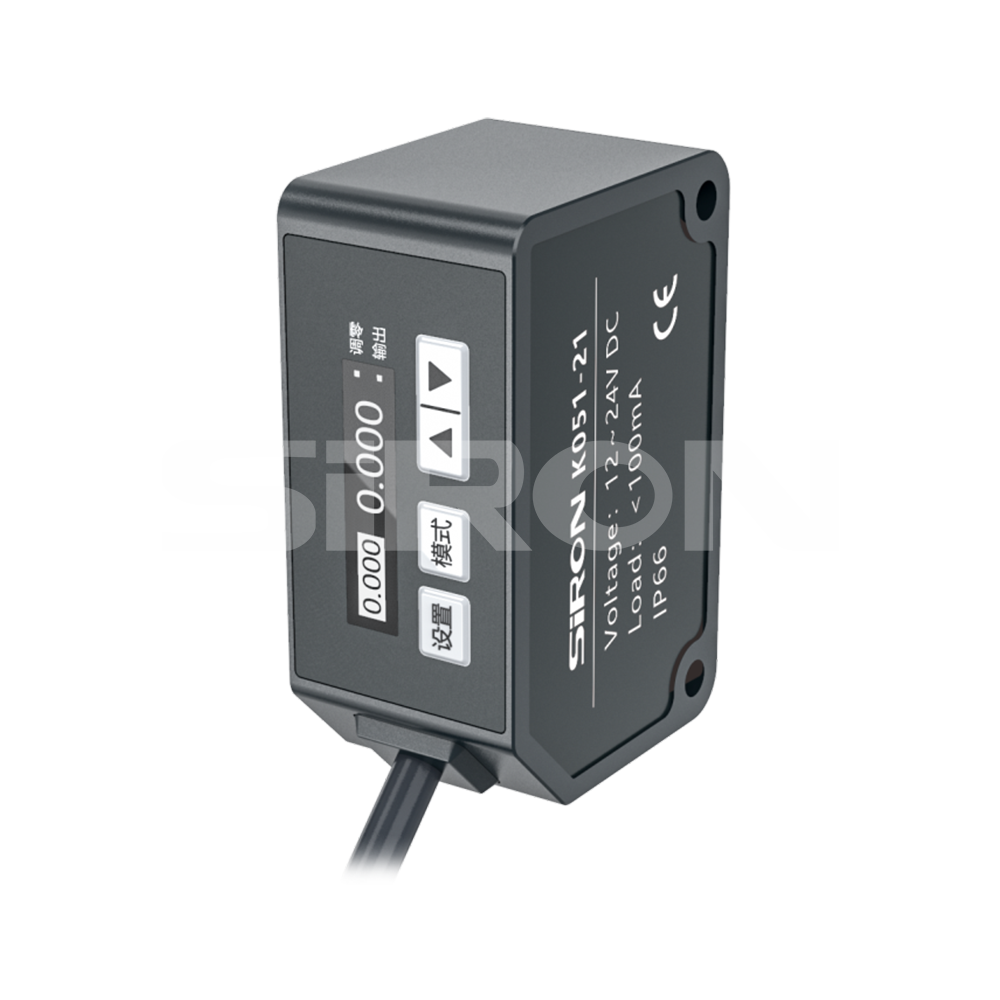

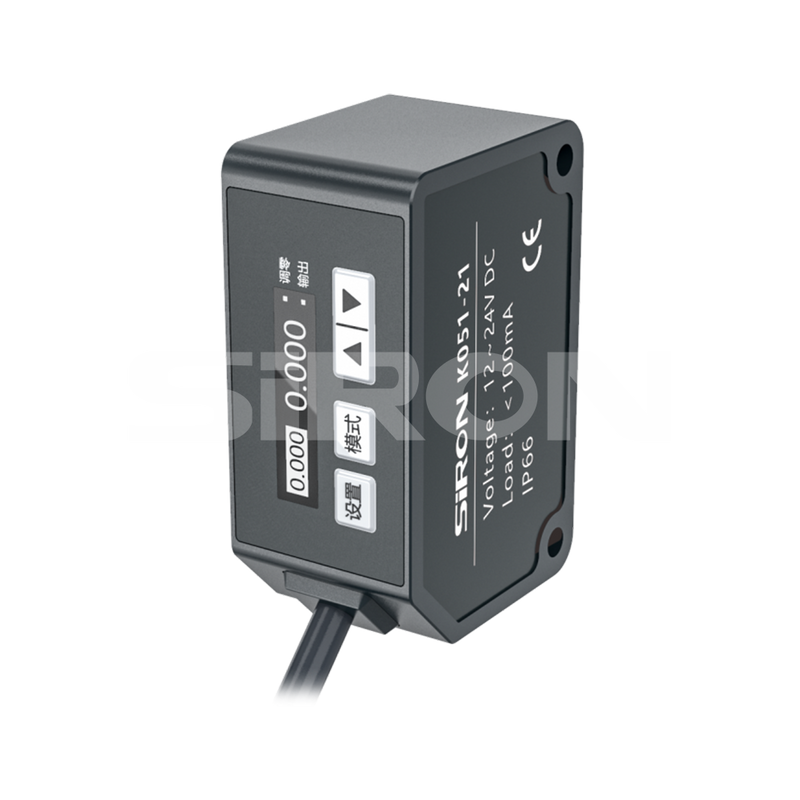

Vzhled
Referenční vzdálenost		30 mm	100 mm	200 mm
Vzdálenost detekce		25-35 mm	65-135 mm	120-280 mm
Velikost světlého bodu		Asi φ0,05 mm	Asi φ0,15 mm	Asi φ0,3 mm
Přesnost linearity		±0,1 %FS	±0,1 %FS	±0,2 %FS
Přesnost opakování		10 μm	70 μm	200 μm
Provozní napětí		12V~24V DC±10%
Spotřební proud		Pod 60 mA (při napájecím napětí 24 V DC), pod 100 mA (při napájecím napětí 12 V DC
Doba odezvy		Lze přepínat 1,5 ms/5 ms/50 ms
Světelný zdroj (střední, vlnová délka)		červený polovodičový laser;vlnová délka:655nm
Maximální výstupní výkon		1 mW
Třída laseru		Třída2
Platné specifikace		EMC objednávka
teplotního driftu Charakteristika		±0,03 %/℃FS
Řídící výstup		NPN a PNP jsou volitelné, maximální přítokový proud: 50 mA; vnější napětí: pod 30 V DC (mezi řídicím výstupem a -0 V), zbytkové napětí: pod 1,5 V (s přítokovým proudem pod 50 mA)
Analogové výstupní napětí		Výstupní rozsah: 0～5V (doba alarmu:+5.2V), výstupní impedance: 100Ω
Analogový výstupní proud		Výstupní rozsah: 4～20 mA (doba alarmu: OmA), Zátěž: méně než 300 Ω
Třída ochrany		IP66
Okolní teplota		-10 ℃ ~ + 45 ℃, bez mrazu
Okolní vlhkost		35% až 85%, Žádná kondenzace
Okolní osvětlení		Žárovka: Osvětlení povrchu přijímajícího světlo je 3000 Lux nebo méně
Materiál		Hliník, na bázi akrylu
Kabel		5žilový kompozitní kabel
Délka kabelu		2M

Příklad

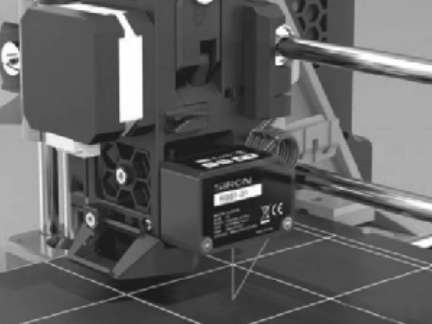

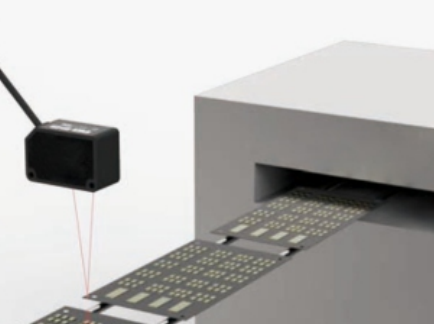

 Detekce polohy na 3D tiskárnách                                                    Detekce defektů substrátů

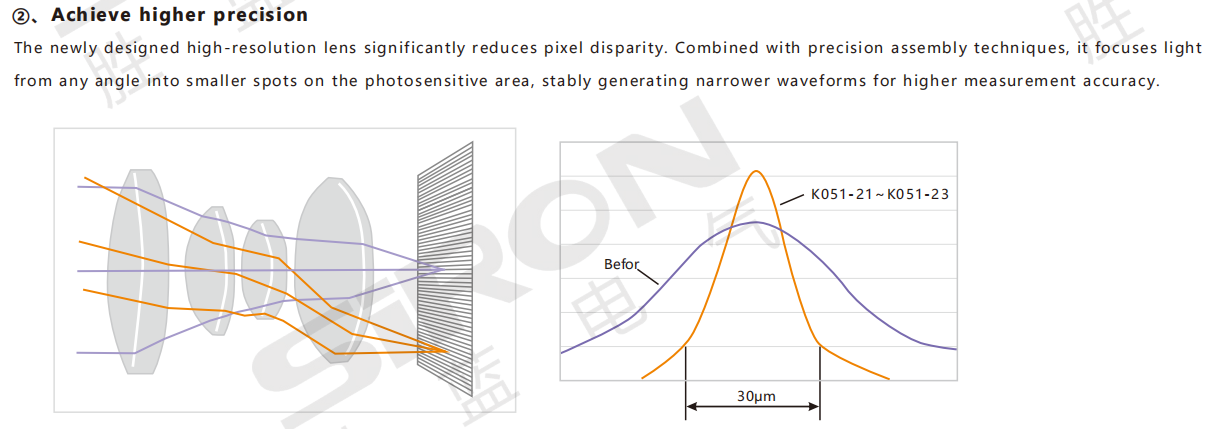

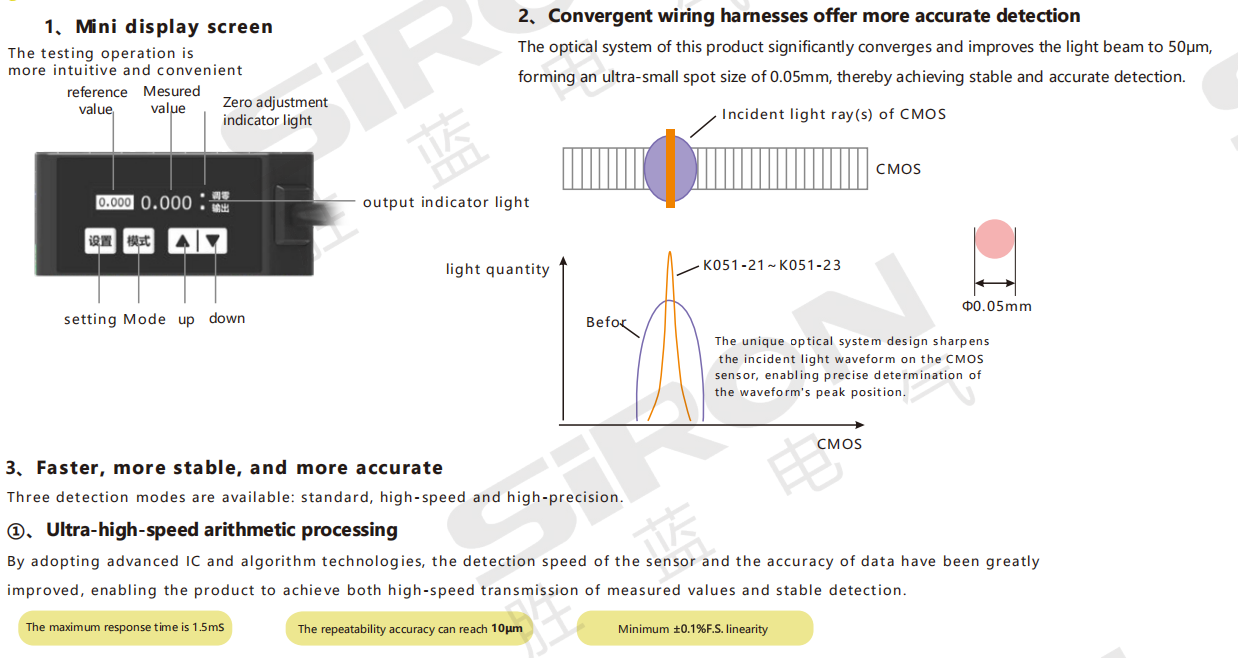

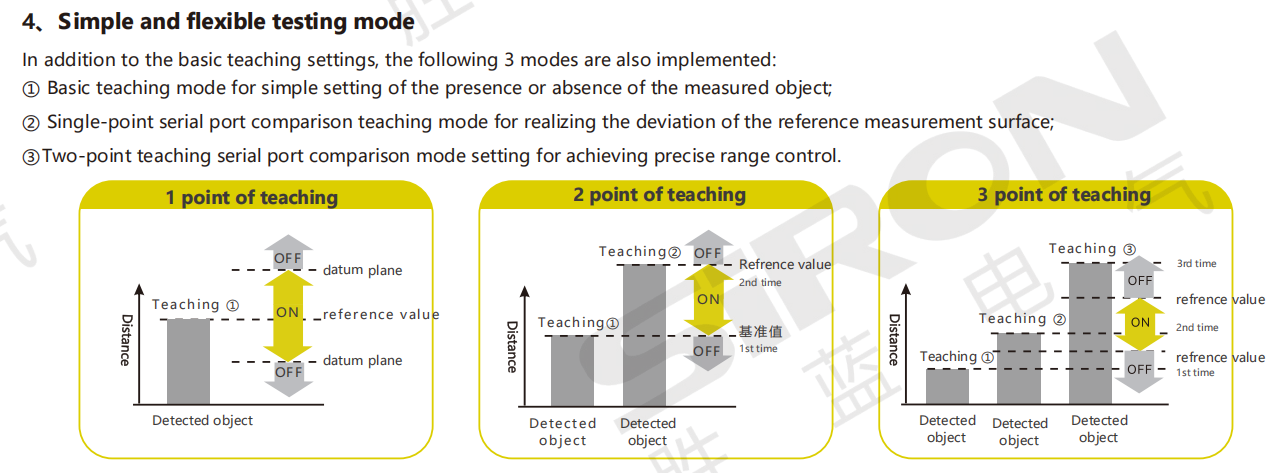

Představení produktu

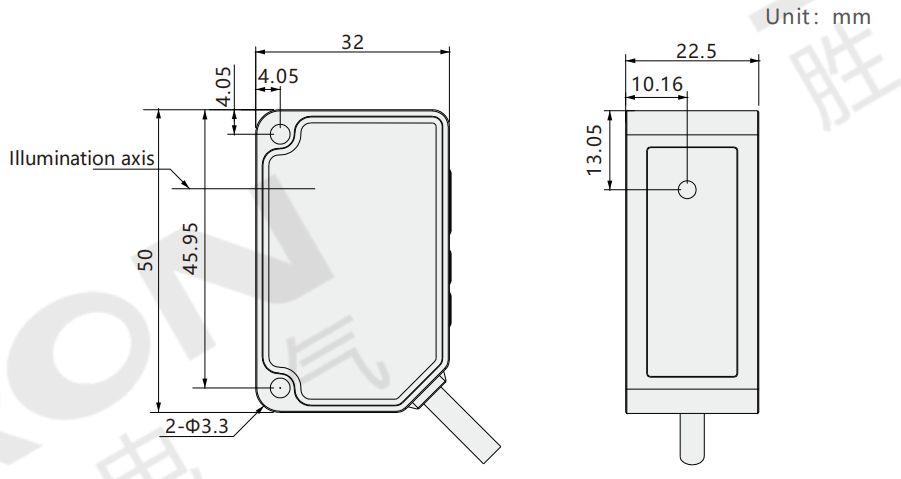

Dimenze

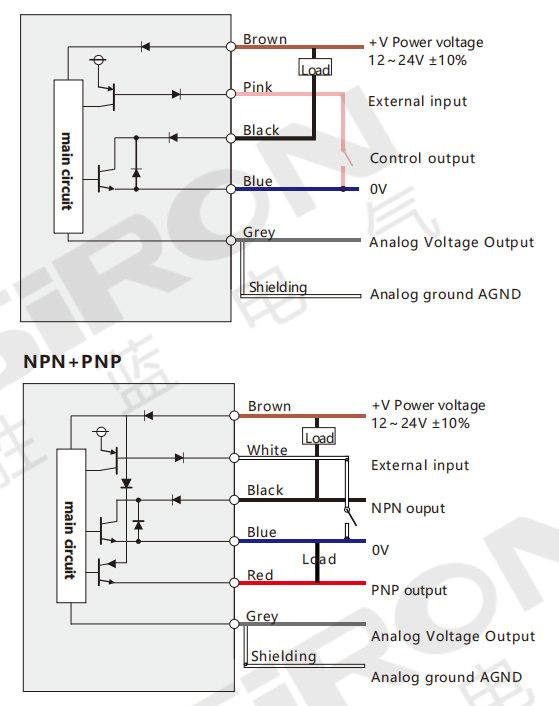

Schéma zapojení
