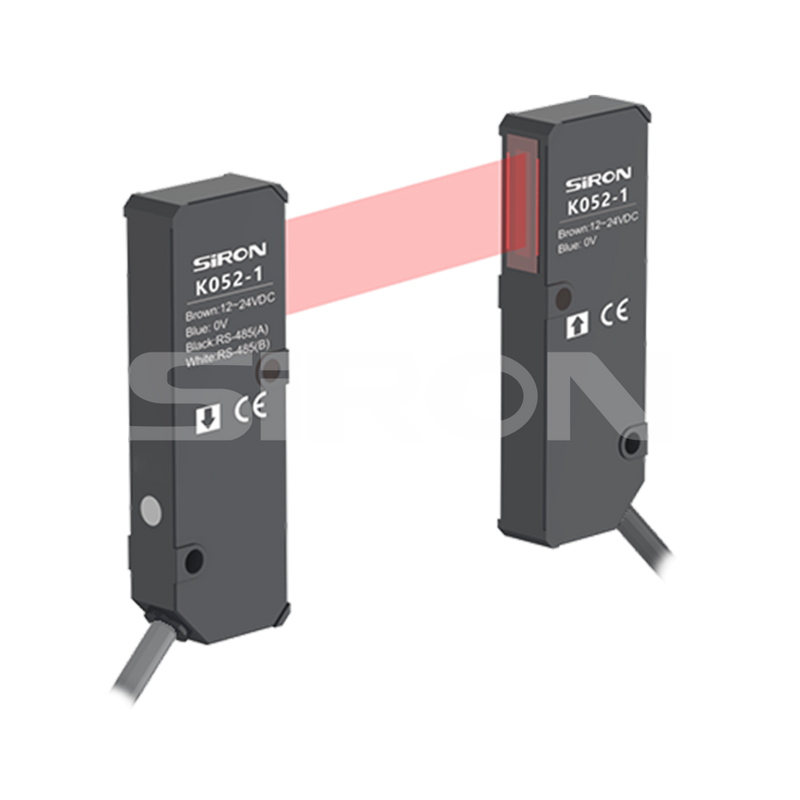

Sensore di correzione laser serie SiRON K052

A proposito di selezione

Esempio di selezione: K052-1 indica la serie K052, numero di serie 1, con uscita NPN.

Specifiche

Nome		Sensore di correzione laser
Modello		K052-1	K052-2
Tipi di		Correlazione	Misurazione del raggio laser (modalità CMOS)
Aspetto
Campo di rilevamento		Modalità bordo: ±5 mm; Modalità larghezza: 10 mm	Modalità rilevamento bordi: ±6 mm; Modalità di rilevamento del diametro: 12 mm
Dimensione del punto		3×14 mm	/
Imposta la distanza		/	0~400 mm
Rilevatore minimo		/	0,5 mm (quando la distanza impostata è 400 mm)
Precisione della linea		Quando la distanza di installazione della testa di induzione è 100 mm: ±0,4%FS (±40μm)	±0,12%FS (quando la distanza impostata è 20 mm); ±0,28%FS (quando la distanza impostata è 100 mm)
Precisione di ripetizione		±5μm (tempi di campionamento medi 1)	1μm (quando la distanza impostata è 20 mm); 2,5μm (quando la distanza impostata è 100 mm); 5um (se impostato a una distanza di 400 mm)
Uscita analogica	Voltaggio	/	Intervallo di uscita: da 0 a 5 V (allarme: +5,2 V), impedenza di uscita: 100 Ω
	Corrente	/	Intervallo di uscita: 4~20 mA (0 mA in caso di allarme) Carico: <300 Ω
Tensione di alimentazione		12~24 V CC±10%
Corrente di consumo		≤20 mA (12 V CC)	Trasmissione: inferiore a 10 mA, ricezione: inferiore a 70 mA (a 24 V CC)
Sorgente luminosa (media, lunghezza d'onda)		Lunghezza d'onda del laser a semiconduttore rosso: 660 nm	Laser a semiconduttore rosso grado 1
Massima potenza in uscita		390μw	/
Distanza di montaggio del sensore		Massimo 300 mm	/
Modalità di misurazione		/	Modalità bordo automatico, modalità bordo, modalità diametro interno/spazio, modalità larghezza/diametro
Classe laser		Classe1(IES/JIS)	Classe1
Deriva della temperatura		±0,02%FS/℃	±0,03%FS/℃
Periodo di campionamento		500μs	/
Indicatore luminoso		Spia di alimentazione: verde	Trasmettitore: Verde (spia emissione laser); Ricevitore: la luce di regolazione dell'asse ottico è verde e la luce di determinazione dell'uscita è rossa
Modalità di comunicazione		RS-485	485 comunicazione esadecimale
Circuito di protezione		Protezione dalla connessione inversa	/
Dato di protezione		IP50
Illuminazione ambientale		Luce solare: 1000Lux e inferiore; Lampada a incandescenza: 3000Lux e inferiore	Lampada a incandescenza: l'illuminamento della superficie che riceve la luce è inferiore a 5000 Lux
Temperatura ambiente		- 10℃~+50℃, senza congelamento	In uso: da -10℃ a +45℃(senza condensa); Tempo di conservazione: da -20 ℃ a +60 ℃
Umidità ambientale		35%～85%UR
Anti-vibrazione		10 ~ 55 Hz, doppia ampiezza 1,5 mm, 2 ore in ciascuna delle direzioni X, Y e Z
Resistenza agli impulsi		/	Durata: 500 m/s⊃2; Fallo tre volte in ciascuna delle direzioni X, Y e Z
Isolamento		/	Oltre 20 MΩ con un megaohmmetro CC 250 V (tra tutti i terminali e l'alloggiamento)
Anti-interferenza		/	Interferenze anti-luce, interferenze anti-elettromagnetiche e installate fianco a fianco
Modulo di connessione		Connettore: connettore M84 pin, con cavo da 300 mm
Materiale		Corpo principale: alluminio pressofuso; Lente di trasmissione/ricezione: Vetro	Custodia metallica in lega di alluminio
Lunghezza del cavo		2M

Esempio



Dimensione

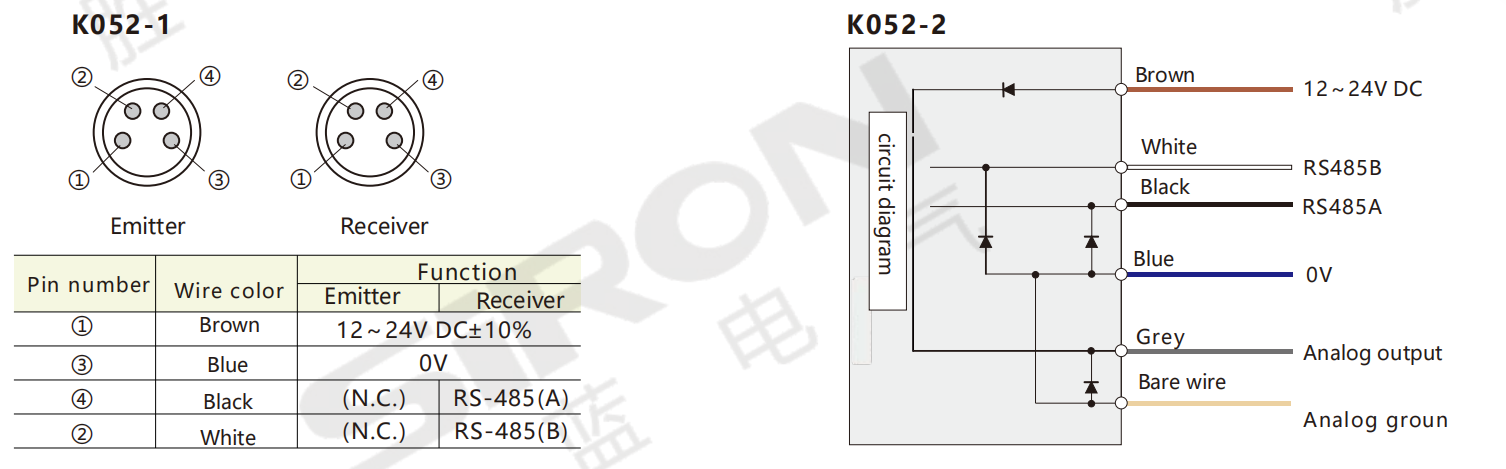

Schema elettrico
