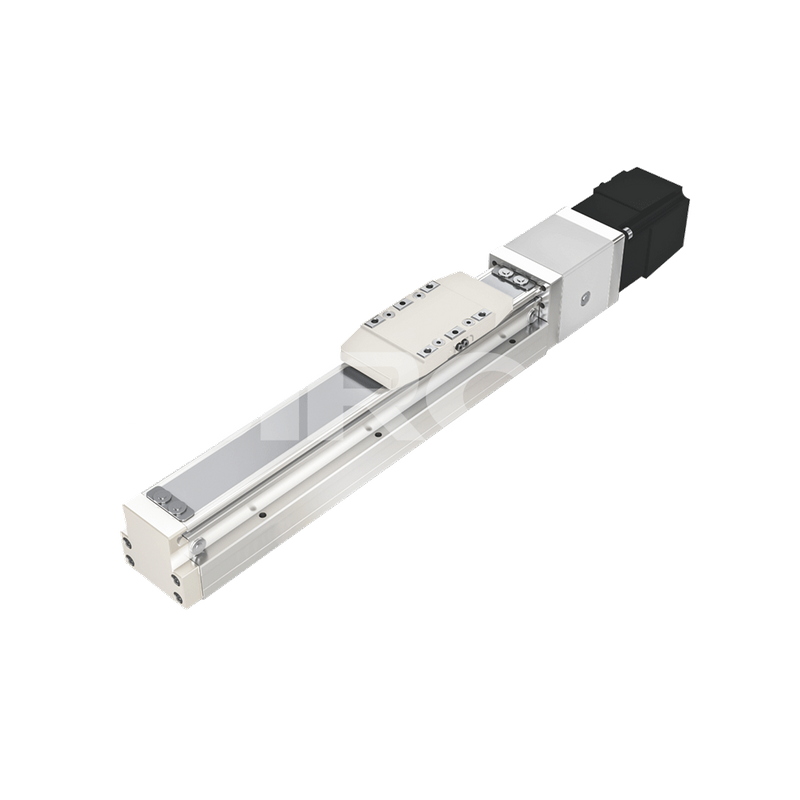

SiRON M310 inbyggd kulskruv kompaktmodul

SiRON M310 inbyggd kulskruv kompaktmodul

Drag:

*Glidbord med spårinbäddad skruv, med spårinbäddad, jämn höjd rakhet avsevärt förbättrad, glidbords rörelse upp till 1250 mm, ingen borttagning av locket, enkel montering, styvare; Speciell stålbälteskonstruktion, kan minska damm, kan användas i renrumsmiljö;

* Bredden minskas, så att utrustningens installationsutrymme blir mindre, kroppen och glidsätet i ett gjutstål, förbättrar den ursprungliga aluminiumslidens styvhet;
* Behöver inte ta bort stålbältet, kan fixeras uppifrån och ned eller nedifrån och upp; Installationsdatum docka läggs till på sidan av kroppen; Undersidan av kroppen har ett positioneringsstifthål, bekväm monteringstid;

Kvantitet:
Tillgänglighet:





Fråga Lägg i varukorgen PDF-export

Modell:
M310
Stämpla:
SiRON
Koda:
9001909090

850 mm Max slaglängd 500mm/s Maxhastighet Φ10mm Kullagerskruv

Produktbeskrivning

Om urval

Urvalsexempel: M310-2-50-BC-M05B-E5 är M310-serien, guide 2 mm, slaglängd 50, motorexponerad, Mitsubishi 50W med broms, ingen ursprungssensor, ingen gränssensor;

Obs: Om du behöver andra stilar, vänligen kontakta vår säljare.

Ursprungssensor: gränsen för valets slaglängd 50 mm: (1) Ursprungstypsgräns ska placeras på olika sidor, (2) induktionsplattor ska installeras på båda sidor av glidsätet;

Produktspecifikation

Projekt			Specifikation
Specifikationer	Motorkraften		50W/100W
	Repeterbarhet (mm)		±0,01
	Kulskruv (mm)		2	5	10
	Maximal hastighet (mm/s)		100	250	500
	Maximal nyttolast (kg)	Horisontell	25	20	12
		Vertikal	8	8	3.5
	Nominell dragkraft(n)		424	141	71
	Slagstigning (mm)		50-850mm/50 intervall
Sarts	AC-servomotorutgång (w)		100
	Kan förses med stegmotor		42/57
	Kulskruv (mm)		C7φ10
	Koppling (mm)		7×8
	Hemsensor	Utanför	K017-A6

Installationsmetod

企业微信截图_ 17742339916 213

Tillåtet överhäng

企业微信截图_ 17742365568 602

Statiskt laddningsmoment

企业微信截图_ 17742342914 095

MIN	79
MP	79
HERR	61

Lämpligt motormärke

Stämpla	Motormärket	Oavsett om bromsarna	Motorkapacitet	spänning Motormodell	spänning
Mitsubishi	M	Nobrakes (horisontell stil)	100	220 HG-KR13	MR-J4-10A
Mitsubishi	M	Med broms (vertikal stil)	100	220 HG-KR13B	MR-J4-10A
Panasonic	P	Nobrakes (horisontell stil)	100	220 MSMD012G1U	MADHT1505
Panasonic	P	Med broms (vertikal stil)	100	220 MSMD012G1V	MADHT1505
Delta	T	Nobrakes (horisontell stil)	100	220 ECMA-C20401ES	ASD-B20121-B
Delta	T	Med broms (vertikal stil)	100	220 ECMA-C20401FS	ASD-B20121-B

Allmän måttritning

企业微信截图_ 17742367269 449

När slaget är 50 och 100, eftersom de fasta hålen av låstyp på huvudkroppen kommer att täckas av glidsätet, kan endast 4 skruvar användas för fixering. Det rekommenderas att kunden använder de fasta hålen med bottenlåsning för att huvudkroppen ska låsas.

Stroke	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
L	218	268	318	368	418	468	518	568	618	668	718	768	818	868	918	968	1018
A	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	75	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
vikt (kg)	1.11	1.36	1.61	1.86	2.11	2.35	2.60	2.85	3.10	3.34	3.59	3.84	4.09	4.34	4.59	4.84	5.09

企业微信截图_ 17742368429 066

När slaget är 50 och 100, eftersom de fasta hålen av låstyp på huvudkroppen kommer att täckas av glidsätet, kan endast 4 skruvar användas för fixering. Det rekommenderas att kunden använder de fasta hålen med bottenlåsning för att huvudkroppen ska låsas.

Stroke	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
L	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7
N	4	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18
P	75	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
vikt (kg)	1.41	1.66	1.91	2.16	2.40	2.65	2.90	3.14	3.39	3.64	3.89	4.14	4.39	4.64	4.89	5.14	5.39

Obs: När motorn är nedfälld, om en bromsmotor väljs eller motorns totala längdgräns överskrids, kan standard PIN-hålet inte appliceras. Om du har några behov, kontakta vår säljare.

企业微信截图_ 17742369611 445

När slaget är 50 och 100, eftersom de fasta hålen av låstyp på huvudkroppen kommer att täckas av glidsätet, kan endast 4 skruvar användas för fixering. Det rekommenderas att kunden använder de fasta hålen med bottenlåsning för att huvudkroppen ska låsas.

Stroke	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
L	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	75	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
vikt (kg)	1.41	1.66	1.91	2.16	2.40	2.65	2.90	3.14	3.39	3.64	3.89	4.14	4.39	4.64	4.89	5.14	5.39

企业微信截图_ 17742369611 445

När slaget är 50 och 100, eftersom de fasta hålen av låstyp på huvudkroppen kommer att täckas av glidsätet, kan endast 4 skruvar användas för fixering. Det rekommenderas att kunden använder de fasta hålen med bottenlåsning för att huvudkroppen ska låsas

Stroke	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
L	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75	25	75
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20
P	75	25	75	125	175	225	275	325	375	425	475	525	575	625	675	725	775
vikt (kg)	1.41	1.66	1.91	2.16	2.40	2.65	2.90	3.14	3.39	3.64	3.89	4.14	4.39	4.64	4.89	5.14	5.39

Obs: När motorn är nedfälld, om en bromsmotor väljs eller motorns totala längdgräns överskrids, kan standard PIN-hålet inte appliceras. Om du har några behov, kontakta vår säljare. .
