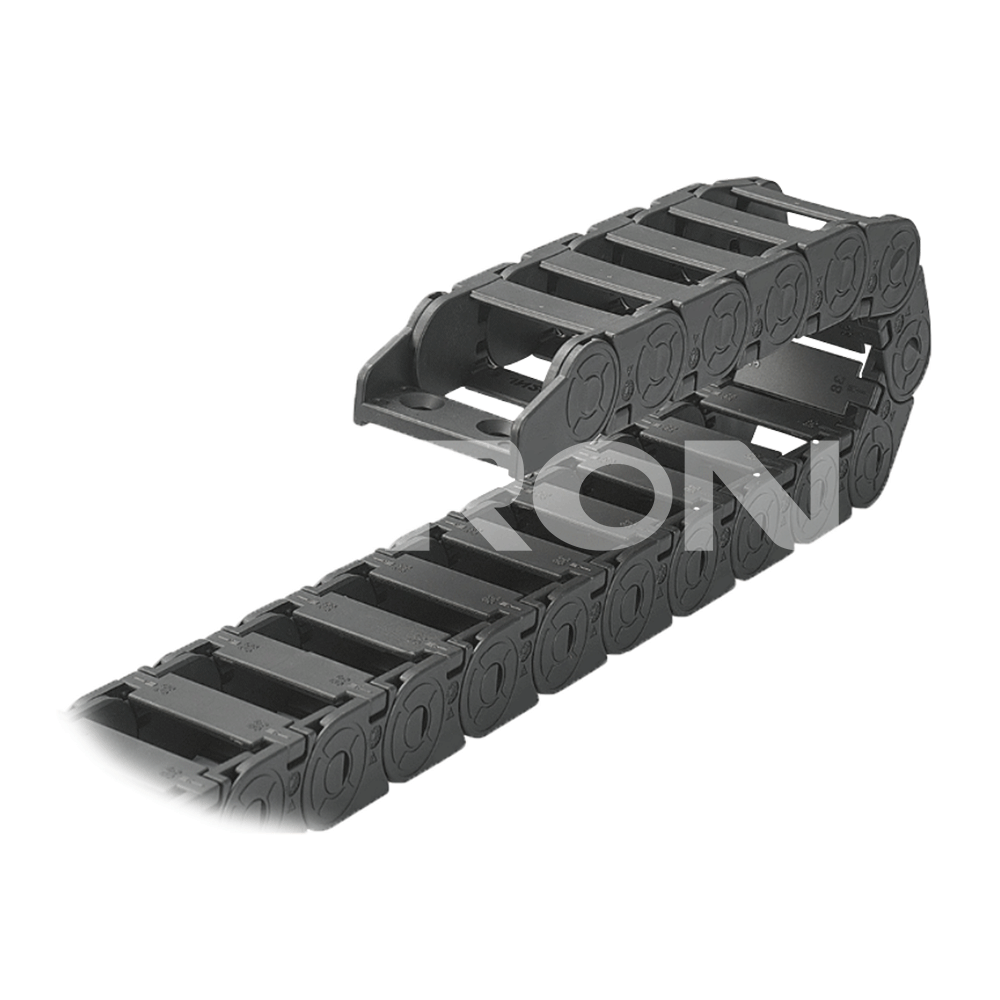

Notranja višina serije SiRON X70 21 Vrsta verižnega mostu notranja odprtina Povlec

Notranja višina serije SiRON X70 21 Vrsta verižnega mostu notranja odprtina Povlec

Lastnosti

Visoka natezna obremenitev in odpornost proti obrabi, odpornost na olje in sol;
Stabilna zmogljivost pri visokih in nizkih temperaturah, uporaba v zaprtih prostorih in na prostem; Dobra kakovost izdelka, stabilna zmogljivost, dolga življenjska doba;
Uporablja se predvsem na področju industrijske avtomatizacije in obdelovalnih strojev ter drugih panogah
Material: nov PA plus Pa66;

Količina:
Razpoložljivost:





Povprašajte Dodaj v košarico PDF izvoz

Model:
X70
Znamka:
SiRON
Koda:
8544421100

X70 serija mostov tipa Drag Serija X70 Odpiranje znotraj Odpiranje Povlecite Notranja višina serije X70 21 upor

Opis izdelka

naročilo

f86d49b9-d90d-4daf-aca8-7f1c1a22a165

Primer izbire: X70-JN21Q.2.38N-38-30-X2 predstavlja vlečno verigo serije X70 z notranjo višino 21 mm in tipom mostu. Notranja širina: 38 mm, notranja odprtina, radij upogiba: 38 mm, 14 delov, 2 spoja (1 par). Individualno

Vrstni red modela priključka: X70-JN21Q.2.38N-X2 1 par

Tabela velikosti vlečne verige

Model	Upogibni polmer R	Notranja višina	Notranja širina	Zunanja visoka	zunanja širina	J	J1	smola	Na meter Število odsekov	Dejanska varnost Vgradna višina H₆	Največji premer žice Q (mm)	Obremenitev 、 (kg/m)	Vgradne mere vlečnih verig
													H	D	K
X70-JN21Q.2.38N	38	21	38	28	51.5	28	28	33.3	30	H+28	19	2	104	85	200
	48												124	95	233
	75												178	122	333
	100												228	147	400
	125												278	172	466
X70-JN21Q.2.68N	38		68		81.5								104	85	200
	48												124	95	233
	75												178	122	333
	100												228	147	400
	125												278	172	466
