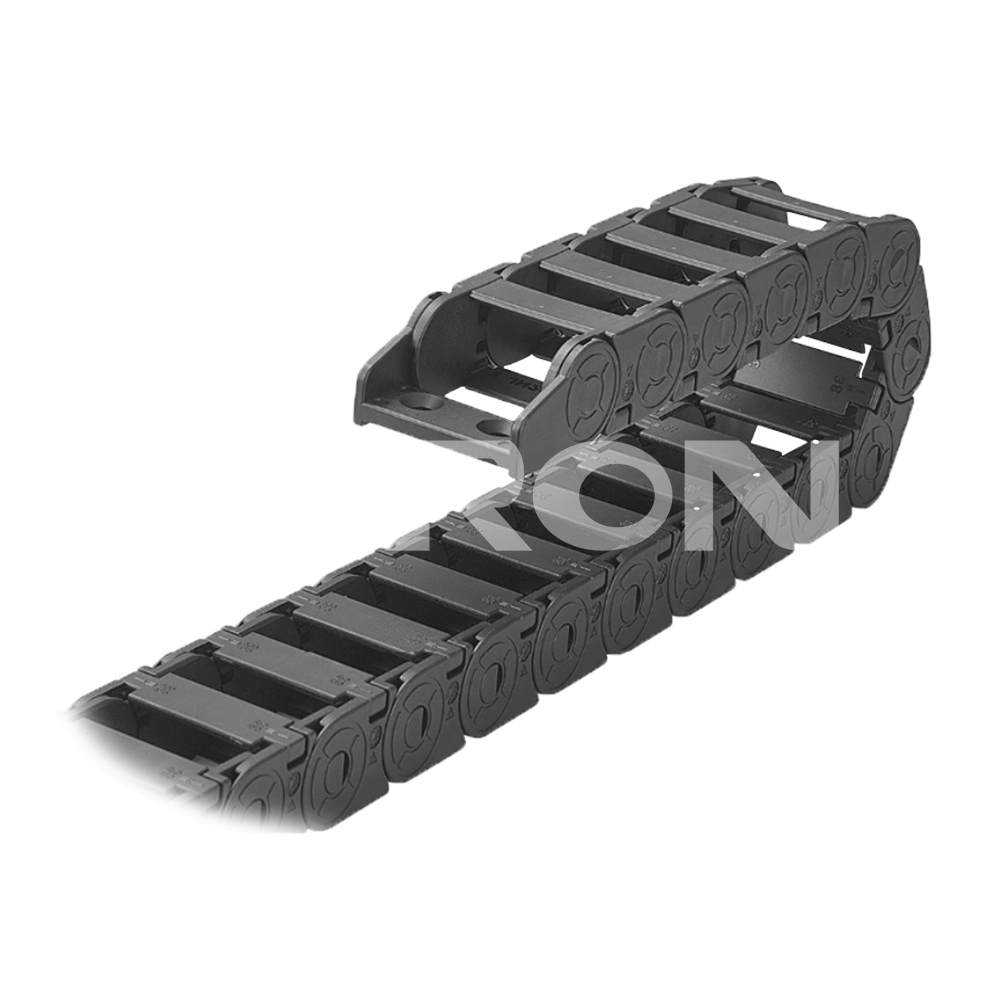

X70
SiRON
8544421100
Tilata

Valintaesimerkki: X70-JN21Q.2.38N-38-30-X2 edustaa X70-sarjan vetoketjua, jonka sisäkorkeus on 21 mm ja siltatyyppinen. Sisäleveys: 38mm, sisäaukko, taivutussäde: 38mm, 14 osaa, 2 liitosta (1 pari).
Liitinmallin järjestys: X70-JN21Q.2.38N-X2 1 pari
Vetoketjun kokotaulukko
| Malli | Taivutussäde R |
Sisäkorkeus | Sisäpuolen leveys | Ulkokorkeus | ulkoleveys | J | J1 | piki | Per metri Osien lukumäärä |
Todellinen turvallisuus Asennuskorkeus H₆ |
Suurin johto Kaapelin halkaisija Q (mm) |
Kuorma 、 (kg/m) |
Vetoketjujen asennusmitat | ||
| H | D | K | |||||||||||||
| X70-JN21Q.2.38N | 38 | 21 | 38 | 28 | 51.5 | 28 | 28 | 33.3 | 30 | H+28 | 19 | 2 | 104 | 85 | 200 |
| 48 | 124 | 95 | 233 | ||||||||||||
| 75 | 178 | 122 | 333 | ||||||||||||
| 100 | 228 | 147 | 400 | ||||||||||||
| 125 | 278 | 172 | 466 | ||||||||||||
| X70-JN21Q.2.68N | 38 | 68 | 81.5 | 104 | 85 | 200 | |||||||||
| 48 | 124 | 95 | 233 | ||||||||||||
| 75 | 178 | 122 | 333 | ||||||||||||
| 100 | 228 | 147 | 400 | ||||||||||||
| 125 | 278 | 172 | 466 | ||||||||||||
